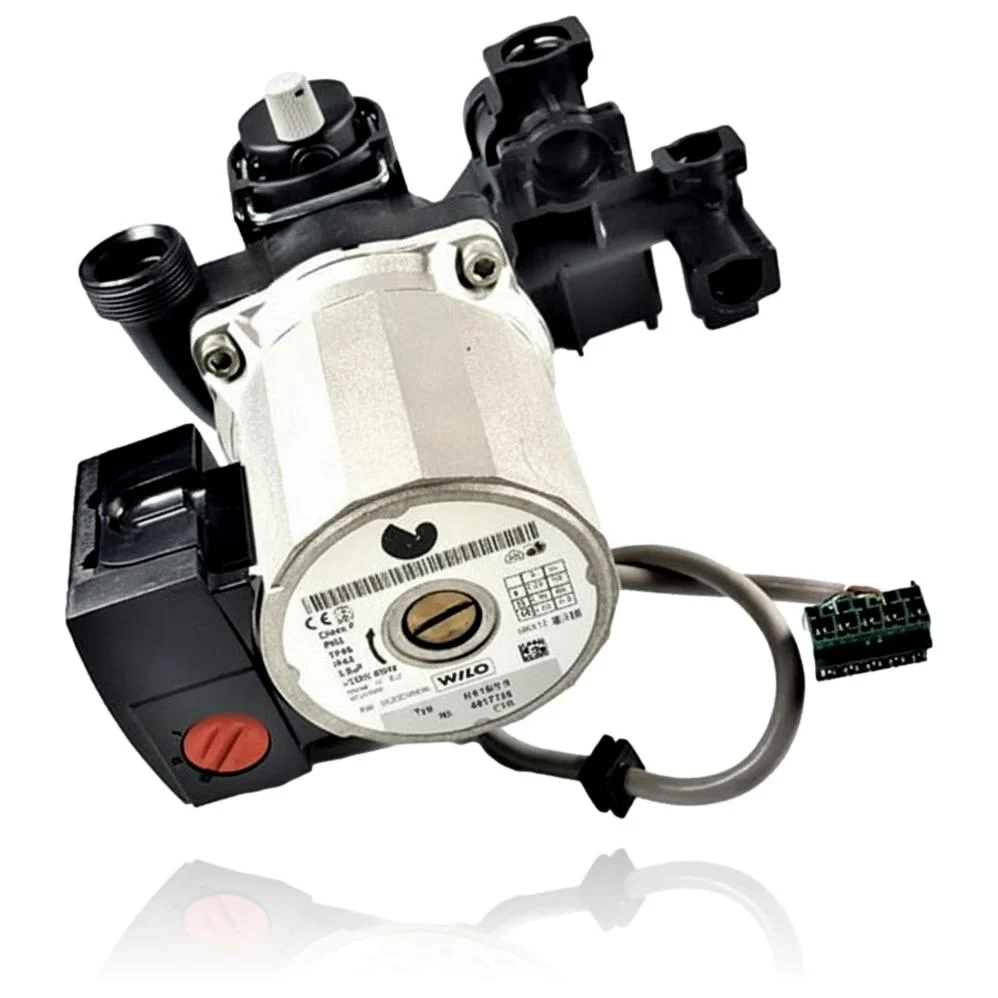

Pompe circulatrice de chauffage Isomax F 35 H MOD Réf. 0020036839
Isomax F 35 H MOD présente la pompe circulatrice de chauffage Wilo, référence 0020036839. Cette pompe est responsable de faire circuler l'eau dans le circuit de chauffage, garantissant ainsi une distribution adéquate de la chaleur. En cas de défaillance, vous remarquerez des radiateurs froids, des bruits étranges, ou même des surchauffes et des blocages dus à un manque de circulation. Elle est compatible avec la gamme Isomax F 35 H-MOD, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de la remplacer en cas de symptômes de mauvais fonctionnement ou si des erreurs telles que 11 : Pompe bloquée ou 05 : Échec de surchauffe se produisent.
- Type de pièce
- Pompes
- État
- Reconditionné
- Référence catalogue
- 0020048255
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence 0020048255
Pompe circulatrice avec référence 0020048255. Une compatibilité vérifiée : Isomax F 35 H-MOD.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Isomax F 35 H-MOD | Isomax F 35 H-MOD | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020048255 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020048255. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la pompe circulateur 0020048255
La pompe circulatrice fait circuler l'eau du circuit de chauffage. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le chauffage met beaucoup de temps à chauffer ou ne chauffe pas du tout.
Cause : La pompe a un faible débit et la chaleur ne se répartit pas bien dans l'installation.
Vérifiez que toutes les vannes des radiateurs sont ouvertes et qu'il n'y a pas de zones du circuit fermées avant de suspecter la pompe.
- 02
On entend un fort bourdonnement au démarrage du chauffage.
Cause : Cela peut être de l'air piégé dans le rotor ou un roulement usé.
Purgez les radiateurs les plus hauts de la maison et vérifiez si le bourdonnement diminue.
- 03
Après la pause estivale, la pompe ne démarre pas lorsque l'on demande du chauffage.
Cause : Le rotor peut se gripper s'il ne tourne pas pendant des mois.
Avant de la changer, essaie de libérer l'axe à la main avec un tournevis sur la vis frontale.
- 04
De l'eau apparaît à la base de la pompe ou sur le sol sous la chaudière.
Cause : Le joint de l'arbre peut être usé et laisser passer de l'eau petit à petit.
Séchez la zone, mettez en marche le chauffage et localisez d'où provient la fuite avant de décider du remplacement.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| 11 | Pompe bloquée | Le moteur/rotor du circulateur est grippé ou ne tourne pas, il n'y a donc pas de circulation ; vérifiez la tension aux bornes de la pompe et débloquez l'axe par le bouchon de purge pour confirmer qu'elle démarre et déplace du débit. |
| 05 | Défaut de surchauffe | Si la pompe de chauffage est en panne ou obstruée, il n'y a pas de recirculation et la température de départ dépasse le seuil de sécurité ; contrôlez que le circulateur reçoit l'alimentation et démarre, purgez le circuit et confirmez le débit. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : pompe circulatrice Saunier Duval 0020048255
- Référence catalogue
- 0020048255
- SKU interne Uniclima
- BCIF35HMOD
- Marque
- Saunier Duval
- Type de pièce
- Pompes
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Classe thermique
- Classe F - TF96
- Pression / degré de protection
- PN3 - IP44
- Condensateur
- 3,6 µF
- Tension / fréquence
- ~230V-60Hz
- Code de fabrication
- 4520246
- Référence imprimée sur l'étiquette
- Ref 0020036839
- Numéro d'article/série (WILO)
- N° 4517736
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Isomax F 35 H-MOD (PDF) Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes : la pompe circulatrice 0020048255
Quelle tension nécessite la pompe de l'Isomax F 35 H MOD ?
Quel condensateur est nécessaire pour la pompe de l'Isomax F 35 H MOD ?
