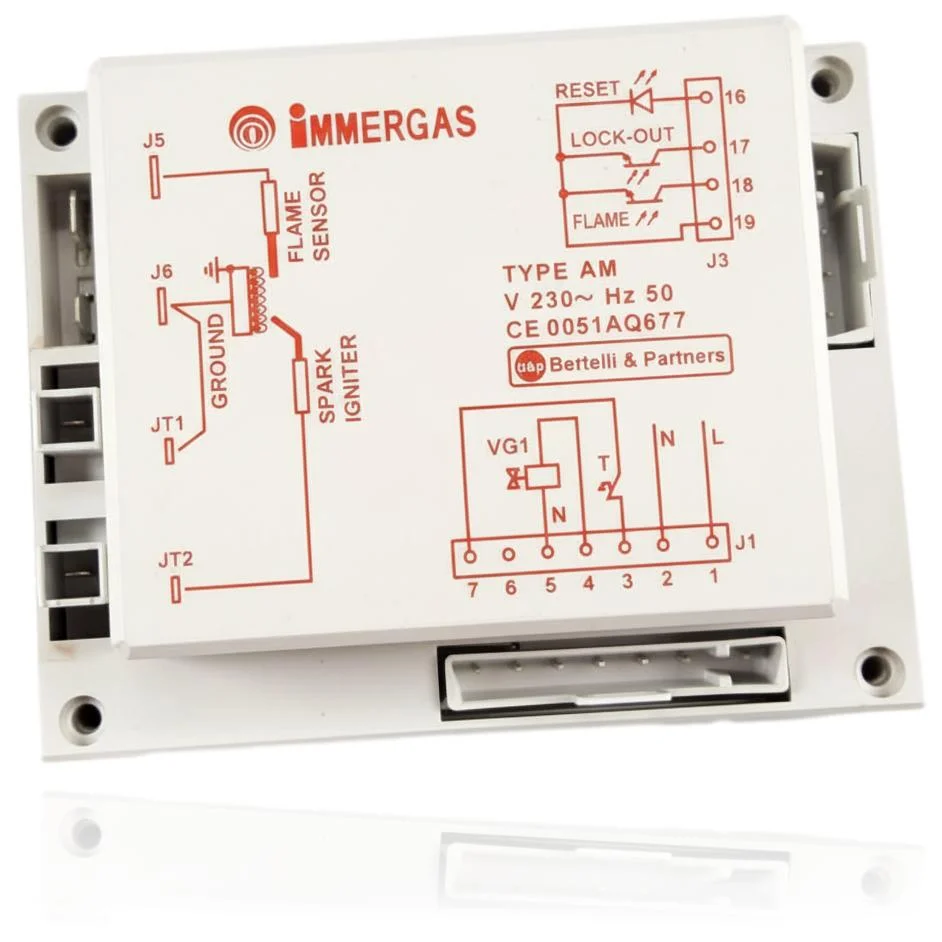

Centrale d'allumage Bertelli & Partners Immergas Victrix Zeus Superior Ref. 025360
Central d'allumage Bertelli & Partners, modèle TYPE AM, pour chaudières Immergas de la gamme Victrix Zeus Superior et Hercules Condensing. Ce n'est pas un transformateur simple : c'est une carte avec des connecteurs pour capteur de flamme, électrode d'étincelle, réinitialisation et blocage. Elle fonctionne à 230V~ 50Hz. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque la chaudière ne s'allume pas, se bloque après avoir essayé de s'allumer ou donne une erreur de capteur de flamme.
- Type de pièce
- Transformateurs
- État
- Reconditionné
- Référence catalogue
- 025360
- Garantie
- 1 an
Chaudières Immergas compatibles avec la référence 025360
Transformateur d'allumage avec référence 025360. Sept compatibilités vérifiées : Condensing 26 kW et Condensing 32 kW.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Immergas Condensing 26 kW | HERCULES | Contraste |
| Immergas Condensing 32 kW | HERCULES | Contraste |
| Immergas 26 kW | VICTRIX | Contraste |
| Immergas SUPERIOR 32 kW | VICTRIX | Contraste |
| Immergas ZEUS 26 kW | VICTRIX | Contraste |
| Immergas ZEUS SUPERIOR 26 kW | VICTRIX | Contraste |
| Immergas ZEUS SUPERIOR 32 kW | VICTRIX | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 025360 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 025360. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le boîtier d'allumage 025360
Le transformateur d'allumage génère la haute tension pour l'étincelle des électrodes. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer plusieurs fois, on entend des claquements, mais le brûleur ne s'allume pas.
Cause : Le central d'allumage ne produit pas l'étincelle nécessaire, bien qu'il continue d'envoyer l'ordre d'allumage.
Vérifiez que l'électrode d'allumage n'est pas sale de suie et que la distance d'étincelle est correcte avant de considérer que la centrale est défectueuse.
- 02
La chaudière s'allume un instant et se bloque avec une erreur de détection de flamme.
Cause : Le circuit qui détecte la flamme dans la centrale ne reconnaît pas le signal, bien que le brûleur s'allume.
Vérifiez que le câble et l'électrode de détection de flamme sont bien connectés et sans rouille avant de changer la centrale.
- 03
La chaudière se bloque et il faut la réinitialiser manuellement chaque fois qu'on essaie de l'allumer.
Cause : La fonction de verrouillage/réinitialisation dans la centrale coupe l'alimentation en gaz après plusieurs tentatives d'allumage infructueuses.
Notez combien de tentatives il fait avant de se bloquer : s'il se bloque au premier sans cliquetis, soupçonnez le câblage d'alimentation de la centrale.
- 04
On ne voit ni n'entend d'étincelle sur l'électrode lors du démarrage de la chaudière.
Cause : La centrale n'envoie pas le courant d'allumage à l'électrode, donc il n'y a pas d'étincelle pour initier la combustion.
Avec la chaudière éteinte et sans courant, vérifiez visuellement que le câble haute tension à l'électrode n'est pas cassé ou déconnecté.
Codes d'erreur Immergas nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E01 | Faux démarrage | La chaudière ne peut pas s'allumer. Cela peut être dû à un problème d'approvisionnement en gaz ou à une défaillance du système d'allumage. Si le transformateur ne reçoit pas de courant ou est défectueux, l'étincelle ne sera pas générée. Vérifie l'état du transformateur et assure-toi qu'il fonctionne correctement. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du transformateur d'allumage Immergas 025360
- Référence catalogue
- 025360
- SKU interne Uniclima
- TCIZ1303
- Marque
- Immergas
- Type de pièce
- Transformateurs
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- Bertelli & Partners
- Modèle/Type
- TYPE AM
- Tension
- 230 V~ 50 Hz
- Code CE
- 0051AQ677
- Le fabricant réel de la pièce est Bertelli & Partners; Immergas est la marque de la chaudière, pas celle du composant.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Immergas ZEUS SUPERIOR 26 kW (PDF) Document © Immergas, fourni comme référence technique.
Questions fréquentes sur le transformateur d'allumage 025360
Qui fabrique le boitier d'allumage TYPE AM de l'Immergas Victrix Zeus Superior ?
Quand faut-il changer ce boitier d'allumage Bertelli & Partners TYPE AM ?
La centrale TYPE AM Ref. 025360 est-elle compatible avec une Immergas Hercules Condensing 26 kW ?
La centrale Ref. 025360 est-elle uniquement un transformateur d'allumage ?
À quelle tension fonctionne la centrale d'allumage TYPE AM Immergas ?
