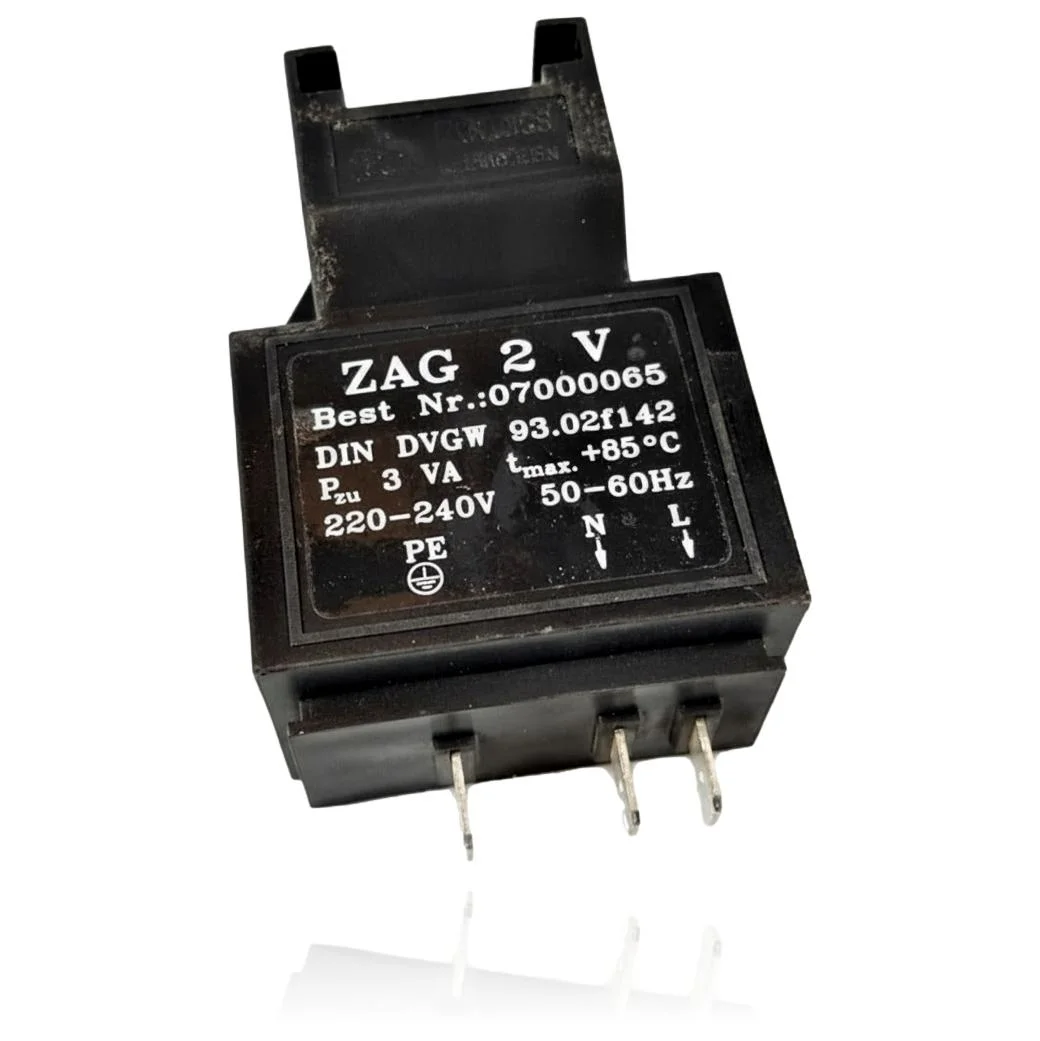

Transformateur Baxi Roca RS 20/20 F ZAG 2V Best Nr. 07000065
Le transformateur Baxi Roca RS 20/20 F ZAG 2V Best Nr. 07000065 génère l'étincelle nécessaire pour allumer le brûleur de la chaudière. S'il tombe en panne, la chaudière tentera de démarrer sans succès, ce qui peut entraîner des blocages d'allumage avec des codes d'erreur tels que 12 ou 60-70-90. Ce composant est compatible avec des modèles tels que le R 20/20 F et le RS 20/20 T, parmi d'autres des gammes Baxi R / NR et Baxi R / RSI. Il doit être remplacé lorsque la chaudière présente des problèmes d'allumage ou des blocages récurrents.
TVA incluse
Contacter par WhatsAppChaudières Baxi Roca compatibles avec la référence 122155360
Transformateur d'allumage avec référence 122155360. Six compatibilités vérifiées : NR 15/20 et R 20/20.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca NR 15/20 | Baxi Roca R / NR (gaz) | Contraste |
| Roca R 20/20 | Baxi Roca R / NR (gaz) | Contraste |
| Roca R 20/20 F | Baxi Roca R / NR (gaz) | Contraste |
| Roca RS 20/20 F | Roca RS / RSI | Contraste |
| Roca RS 20/20 T | Roca RS / RSI | Contraste |
| Roca RSI 20/20 | Roca RS / RSI | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 122155360 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122155360. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout le transformateur d'allumage 122155360
Le transformateur d'allumage génère la haute tension pour l'étincelle des électrodes. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se retrouve sans courant dans une fonction électrique spécifique, tandis que le reste continue de fonctionner normalement.
Cause : Ce transformateur alimente un circuit spécifique de la chaudière ; s'il tombe en panne, il laisse cette partie sans tension et pas les autres.
Avant de le changer, localisez dans le schéma de votre modèle à quel élément il est connecté.
- 02
La chaudière fonctionne de manière intermittente : parfois elle démarre bien et d'autres fois elle s'arrête à mi-chemin.
Cause : Un transformateur avec le bobinage détérioré fournit une tension instable, ce qui provoque des pannes intermittentes.
Avec un multimètre, mesure la tension de sortie du transformateur lors de plusieurs démarrages et vérifie si elle varie beaucoup.
- 03
Vous remarquez que le boîtier du transformateur est plus chaud que d'habitude, ou une légère odeur de brûlé à proximité.
Cause : Un transformateur qui commence à défaillir consomme plus que prévu et chauffe plus que d'habitude.
Éteignez la chaudière, laissez refroidir et vérifiez visuellement qu'il n'y a pas de marques sombres ni d'odeur de plastique brûlé.
Codes d'erreur Baxi Roca que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| 12 | Blocage à l'allumage. Vérifiez qu'il ne manque ni gaz ni étincelle. | Si le transformateur d'allumage est en panne, il ne génère pas d'étincelle aux électrodes ; la chaudière ne détecte pas de flamme pendant le temps de démarrage et se bloque avec 12. Vérifiez en alimentant le transformateur (≈230 V) et en contrôlant qu'il délivre la haute tension aux électrodes ou qu'il y a une étincelle audible/visible. |
| 60-70-90 | Blocage à l'allumage (il peut manquer du gaz ou de l'étincelle). | Sur les modèles à signalisation par LED (RS), un transformateur d'allumage défectueux empêche l'étincelle ; l'appareil interprète un défaut de démarrage et affiche 60-70-90. Vérifiez la présence d'étincelle et mesurez/alimentez le transformateur ; s'il ne délivre pas la haute tension, remplacez-le. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du transformateur d'allumage Baxi Roca 122155360
- Référence catalogue
- 122155360
- Marque
- Roca
- Type de pièce
- Transformateurs
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Modèle
- ZAG 2V
- Code Best Nr.
- 07000065
- Puissance (Pzu)
- 3 VA
- Température maximale
- +85 °C
- Tension
- 220-240 V
- Fréquence
- 50-60 Hz
- Norme
- DIN DVGW 93.02f142
- Connexions
- PE, N, L
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca RS 20/20 F (PDF)Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur le transformateur d'allumage 122155360
Quel modèle de transformateur utilise la Baxi Roca RS 20/20 F selon son étiquette ?
À quelle tension et fréquence fonctionne le transformateur ZAG 2V de la Baxi Roca RS 20/20 F ?
Quelle est la puissance consommée par le transformateur ZAG 2V de la Baxi Roca RS 20/20 F ?
Ce transformateur ZAG 2V est-il également compatible avec une Baxi Roca R30/30F ?
