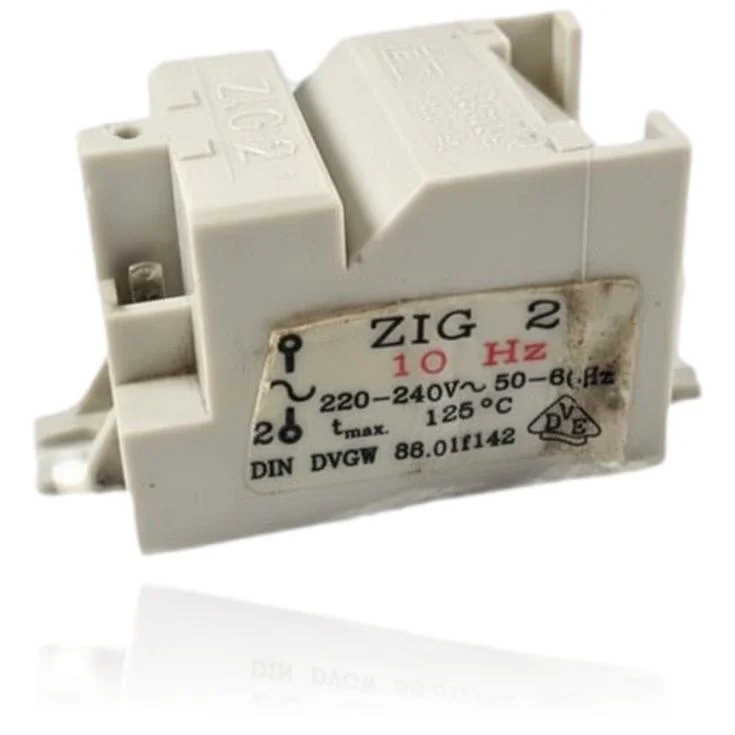

Transformateur d'allumage ZIG 2 - Saunier Duval Themis 23 - Ref. 05210600
Saunier Duval Themis 23 utilise le transformateur d'allumage ZIG 2, qui est chargé de générer l'étincelle nécessaire pour allumer le brûleur. Lorsque cette pièce tombe en panne, la chaudière tente de démarrer sans réussir à former une flamme, ce qui peut entraîner l'affichage du code d'erreur F.28 pour défaut d'allumage ou F.29 s'il y a des tentatives de réallumage échouées. Cette pièce est également compatible avec d'autres modèles de la gamme Thelia, comme Thelia 23, Thelia 623 et Thelia 23 E, entre autres. Il est recommandé de remplacer le transformateur lorsque ces symptômes de défaillance à l'allumage se présentent.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 05210600
Transformateur d'allumage avec référence 05210600. Quatre compatibilités vérifiées : Thelia 23 et Thelia 623.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thelia 23 | Thelia | Contraste |
| Saunier Duval Thelia 623 | Thelia | Contraste |
| Saunier Duval Thelia 23 E | Thelia | Contraste |
| Saunier Duval Themis 23 E | Themis | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 05210600 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05210600. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout le transformateur d'allumage 05210600
Le transformateur d'allumage génère la haute tension pour l'étincelle des électrodes. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et il n'y a aucun bruit d'étincelle au démarrage.
Cause : Si le transformateur a cessé de fournir du courant, l'électrode ne génère aucun arc et le gaz ne s'enflamme pas.
Écoutez attentivement le démarrage : le crépitement caractéristique de l'étincelle doit se faire entendre ; s'il n'y a aucun bruit, soupçonnez le transformateur avant l'électrode.
- 02
L'étincelle apparaît faible ou d'une couleur différente de l'habitude.
Cause : Un transformateur qui commence à faillir réduit le courant de sortie et l'arc perd de la force bien qu'il continue à sauter.
Si vous pouvez voir l'électrode avec le couvercle ouvert, vérifiez si l'étincelle est fine et jaunâtre au lieu d'être blanche et vive ; cela indique généralement un faible courant de sortie.
- 03
L'allumage fonctionne parfois et parfois non, sans un schéma clair.
Cause : Le bobinage interne peut échouer de manière intermittente en raison de la chaleur, provoquant des arcs irréguliers selon le moment.
Notez si la panne apparaît davantage avec la chaudière froide ou déjà chaude ; si elle s'aggrave à chaud, penchez plutôt pour le transformateur que pour le gaz.
- 04
La chaudière reste bloquée après plusieurs tentatives d'allumage consécutives.
Cause : Sans étincelle fiable à l'électrode, la centrale ne reconnaît pas la flamme dans le temps de sécurité et bloque l'appareil.
Vérifiez que l'électrode ne soit pas sale de suie ni cassée avant de valider le remplacement du transformateur.
- 05
On remarque une légère odeur de brûlé près du boîtier d'allumage.
Cause : Un enroulement dégradé par surchauffe peut sentir le plastique ou le vernis brûlé avant de tomber complètement en panne.
Avec la chaudière éteinte et froide, il y a une odeur près du transformateur ; si l'odeur est forte, ne forcez pas d'autres démarrages et vérifiez-le avant de continuer à utiliser la chaudière.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.28 | Défaut d'allumage : la chaudière ne parvient pas à allumer le brûleur au démarrage (aucune formation de flamme après plusieurs tentatives). | Le transformateur d'allumage fait partie du groupe/système d'allumage (transformateur, câble, connecteur et électrode) ; s'il ne génère pas l'étincelle, la chaudière ne s'allume pas et affiche F.28. Vérifiez : mesurez la sortie du transformateur/l'étincelle à l'électrode avec la chaudière en demande ; contrôlez la continuité du câble haute tension et les connexions, et écartez d'abord les problèmes de gaz (pression, vanne) et de mise à la terre. |
| F.29 | Tentatives de rallumage infructueuses pendant le fonctionnement : la flamme se perd et la chaudière ne parvient pas à se rallumer. | Les sources documentent des 'défauts d'allumage dans le transformateur d'allumage' comme cause de F.29; si le transformateur ne produit pas d'étincelle stable lors du rallumage après une perte de flamme, le F.29 apparaît. Vérifier : étincelle à l'électrode pendant le rallumage et état du transformateur/câble; écarter également une absence ponctuelle de gaz et une recirculation/obstruction de fumées. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du transformateur d'allumage Saunier Duval 05210600
- Référence catalogue
- 05210600
- Marque
- Saunier Duval
- Type de pièce
- Transformateurs
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code de modèle
- ZIG 2
- Tension
- 220-240 V~
- Fréquence du réseau
- 50-60 Hz
- Fréquence d'étincelle
- 10 Hz
- Température maximale
- 125 °C
- Certification
- DIN DVGW 88.01f142
- Marque de conformité
- Symbole DVE
Questions fréquentes sur le transformateur d'allumage 05210600
Ce transformateur d'allumage ZIG 2 Réf. 05210600 est-il compatible avec ma chaudière Saunier Duval ?
Quels symptômes indiquent que je dois changer le transformateur ZIG 2 de la Themis 23 ?
Quelle tension et fréquence d'étincelle supporte le transformateur ZIG 2 ?
Combien de modèles sont compatibles avec le transformateur ZIG 2 Réf. 05210600 ?
Quels codes d'erreur sont documentés pour ce transformateur ?
Où puis-je trouver plus d'informations sur le transformateur ZIG 2 Réf. 05210600 ?
