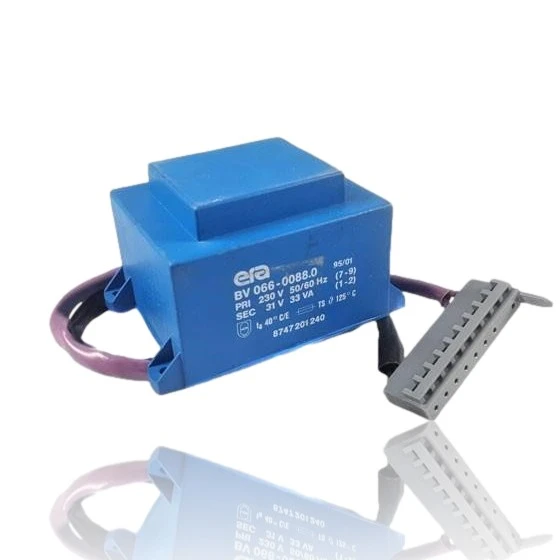

Transformateur ERA BV 066-0088.0 Pour Chaudière Junkers ZWE24-2KDG23

Chaudières Junkers compatibles

Transformateur d'allumage. Cinq compatibilités vérifiées : ZE24-2KDP et ZE24-2KP.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si c'est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue —. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic dans le boîtier d'allumage

Le transformateur d'allumage génère la haute tension pour l'étincelle des électrodes. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière essaie de s'allumer mais la flamme ne sort pas.

  Cause : Le transformateur ne fournit pas la tension nécessaire pour que l'étincelle se produise sur l'électrode.

  Regardez l'électrode et le câblage d'allumage avant de penser que le transformateur est défectueux.

• 02

  La chaudière se bloque et affiche un code d'erreur d'allumage ou de flamme.

  Cause : Après plusieurs tentatives sans étincelle, la centrale coupe le gaz par sécurité et bloque l'appareil.

  Redémarrez la chaudière et répétez le cycle en observant si la panne se produit toujours au même stade de l'allumage.

• 03

  L'allumage prend plus de temps que la normale ou échoue de manière intermittente.

  Cause : Un enroulement qui se dégrade perd progressivement de la tension avant de cesser de fonctionner.

  Vérifiez les connexions aux bornes du transformateur pour voir s'il y a un terminal lâche ou oxydé.

• 04

  On entend un crépitement ou un arc étrange près du brûleur au démarrage.

  Cause : Une fuite de haute tension due à une isolation endommagée génère des arcs en dehors de l'électrode.

  Inspectez le corps du transformateur et le câble haute tension à la recherche de fissures ou de marques de brûlure.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche du transformateur d'allumage Junkers

SKU interne Uniclima

TCB2KDG

Marque

Junkers

Type de pièce

Transformateurs

Unités en stock

7 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Fabricant

ERA

Code

BV 066-0088.0

Tension primaire

230V 50/60Hz (bornes 7-9)

Tension secondaire

21V (bornes 1-2)

Puissance

33VA

Température ambiante maximale (Ta)

40°C

Température de bobinage (TS)

125°C

Code de date

95/01
