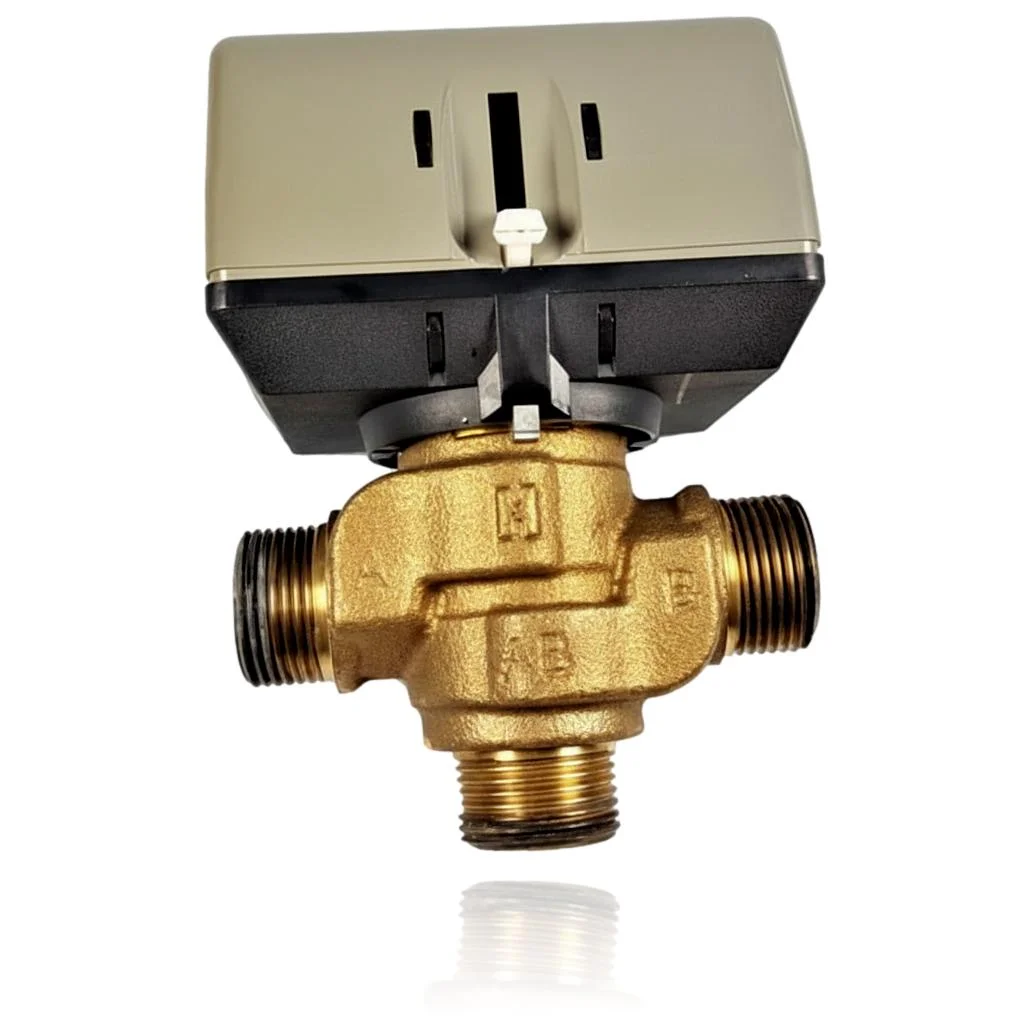

Vanne 3 voies Honeywell VC6612 Chaffoteaux TIG 35 HP Ref. 61008271

Chaudières Chaffoteaux compatibles avec la référence 61008271

Vanne 3 voies avec référence 61008271. Trois compatibilités vérifiées : TIG 14 HP et TIG 23 HP.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. 61008271 est la pièce de votre chaudière

Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 61008271. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes et erreurs que résout la vanne 3 voies 61008271

La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  L'eau chaude sort du robinet, mais les radiateurs ne chauffent pas, ou vice versa.

  Cause : L'actionneur ne déplace pas complètement la vanne, donc il distribue mal l'eau entre les deux.

  Avec la chaudière en mode approprié, vérifiez si le tige de la vanne se déplace en actionnant l'actionneur.

• 02

  On entend un bourdonnement constant ou un claquement dans le moteur sans que la vanne ne bouge.

  Cause : Le moteur essaie de déplacer l'engrenage mais n'y parvient pas, généralement en raison d'une usure interne.

  Coupez et reconnectez l'alimentation de l'actionneur pour voir s'il complète un cycle avant de le remplacer.

• 03

  La chaudière met beaucoup de temps à passer entre eau chaude et chauffage, ou elle reste à moitié.

  Cause : L'actionneur prolonge son temps de manœuvre ou s'arrête à mi-parcours en raison d'une défaillance interne du moteur.

  Chronométrez un cycle complet de commutation ; s'il dépasse clairement les secondes normales, l'actionneur est défaillant.

• 04

  Un des circuits cesse de recevoir de l'eau chaude de manière intermittente.

  Cause : La vanne reste à mi-parcours et répartit le débit entre les deux circuits au lieu de le diriger complètement vers l'un d'eux.

  Vérifiez si la panne se produit toujours dans le même mode (ECS ou chauffage) avant de changer la pièce.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche technique : vanne 3 voies Chaffoteaux 61008271

Référence catalogue

61008271

Marque

Chaffoteaux

Type de pièce

Vannes 3 voies

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

1-2 jours ouvrables

Retour

14 jours

Données lues sur la pièce et dans la documentation du fabricant

Ce que nous n'avons pas pu vérifier n'apparaît pas ici.

Fabricant de l'actionneur

Honeywell

Modèle

VC6612

Alimentation

200-240 VAC 50/60 Hz

Puissance

6 VA

Temps de manœuvre

6 s

Protection

IP40

Classe thermique (UL)

T65 TS110

Code additionnel imprimé

40004797-003

Ports du corps

A / AB / B fondus dans le corps en laiton

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Chaffoteaux TIG 35 HP (PDF)Document © Chaffoteaux, fourni comme référence technique.
