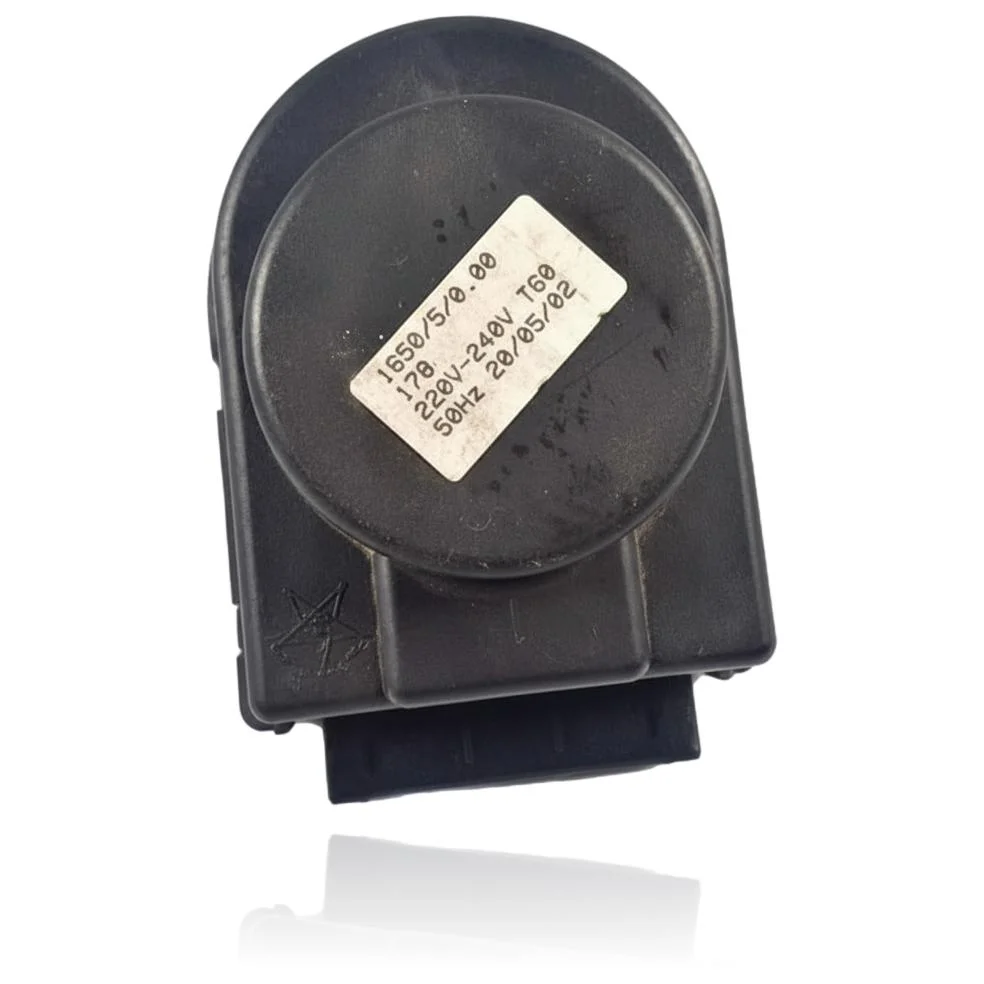

Vanne 3 voies Chaudière Laura 20 A et autres - Ref. 122450340
La vanne 3 voies chaudière Laura 20 A et autres est un composant qui se charge de commuter l'eau entre le circuit de chauffage et celui de l'eau chaude sanitaire. Lorsque celle-ci tombe en panne, vous pouvez remarquer que l'eau chaude fonctionne, mais le chauffage non, ou vice versa, et il peut même y avoir un mélange des deux circuits. Cette vanne est compatible avec les chaudières Baxi Roca de la gamme Laura, comme le modèle Laura 20, Laura 20/20 et Laura 20/20 F, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer lorsque vous éprouvez ces symptômes de fonctionnement inapproprié.
- Type de pièce
- Vannes 3 voies
- État
- Reconditionné
- Référence catalogue
- 122450340
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 122450340
Vanne 3 voies avec référence 122450340. Trois compatibilités vérifiées : Laura 20 et Laura 20/20.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca Laura 20 | Roca Laura | Contraste |
| Roca Laura 20/20 | Roca Laura | Contraste |
| Roca Laura 20/20 F | Roca Laura | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 122450340 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122450340. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la vanne 3 voies 122450340
La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Vous avez de l'eau chaude au robinet, mais les radiateurs ne chauffent pas du tout, bien que la chaudière soit allumée et modulante.
Cause : Le moteur est resté bloqué en position ECS et ne libère pas le passage vers le circuit de chauffage.
Vérifiez si la panne apparaît juste en demandant du chauffage avec le thermostat ; si tout fonctionne normalement en ECS, cela indique un problème avec la vanne.
- 02
La chaudière fait du chauffage sans problème mais ne fournit pas d'eau chaude lorsque vous ouvrez le robinet.
Cause : L'actionneur ne dévie pas vers l'ECS car le moteur ne tourne pas ou est bloqué à mi-parcours.
Ouvrez et fermez le robinet plusieurs fois de suite : si cela prend beaucoup plus de temps que la normale pour obtenir de l'eau chaude ou si cela n'arrive jamais, le moteur ne commute pas.
- 03
On entend un bruit métallique ou un bourdonnement étrange juste au moment où vous passez du chauffage à l'eau chaude ou vice versa.
Cause : Cela est généralement dû à l'usure de l'engrenage interne du moteur qui patine avant de s'emboîter.
Notez à quel moment exact le son se produit (au démarrage, lors de la demande d'ECS) pour confirmer qu'il coïncide avec le changement de service et non avec une autre pièce.
- 04
La vanne semble se déplacer mais la chaudière continue de donner une erreur ou ne stabilise ni le chauffage ni l'ECS.
Cause : Le moteur peut tourner mais ne pas compléter son parcours si l'axe est grippé par du calcaire ou de la saleté.
Avec la chaudière éteinte et froide, vérifiez manuellement si l'axe du moteur tourne en douceur jusqu'à la butée ou s'arrête avant.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : vanne 3 voies Baxi Roca 122450340
- Référence catalogue
- 122450340
- SKU interne Uniclima
- MVRL20A
- Marque
- Roca
- Type de pièce
- Vannes 3 voies
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code d'actionneur
- 1650/5/0.00
- Tension d'alimentation
- 220V-240V
- Classe thermique
- T60
- Fréquence
- 50Hz
- Date de fabrication / lot
- 20/05/02
- Code secondaire (sans contexte connu)
- 170.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca Laura 20/20 F (PDF) Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur la vanne 3 voies 122450340
Cette vanne est-elle compatible avec la chaudière Laura 20 A ?
Quelles chaudières sont compatibles avec la vanne 3 voies Réf. 122450340 ?
Quels symptômes indiquent que je dois changer la vanne 3 voies ?
Quelle est la tension et la classe thermique de la vanne de la Laura 20 AF ?
Quelle est la référence de la vanne 3 voies pour la chaudière Laura 20 A ?
Existe-t-il des codes d'erreur documentés pour cette vanne ?
