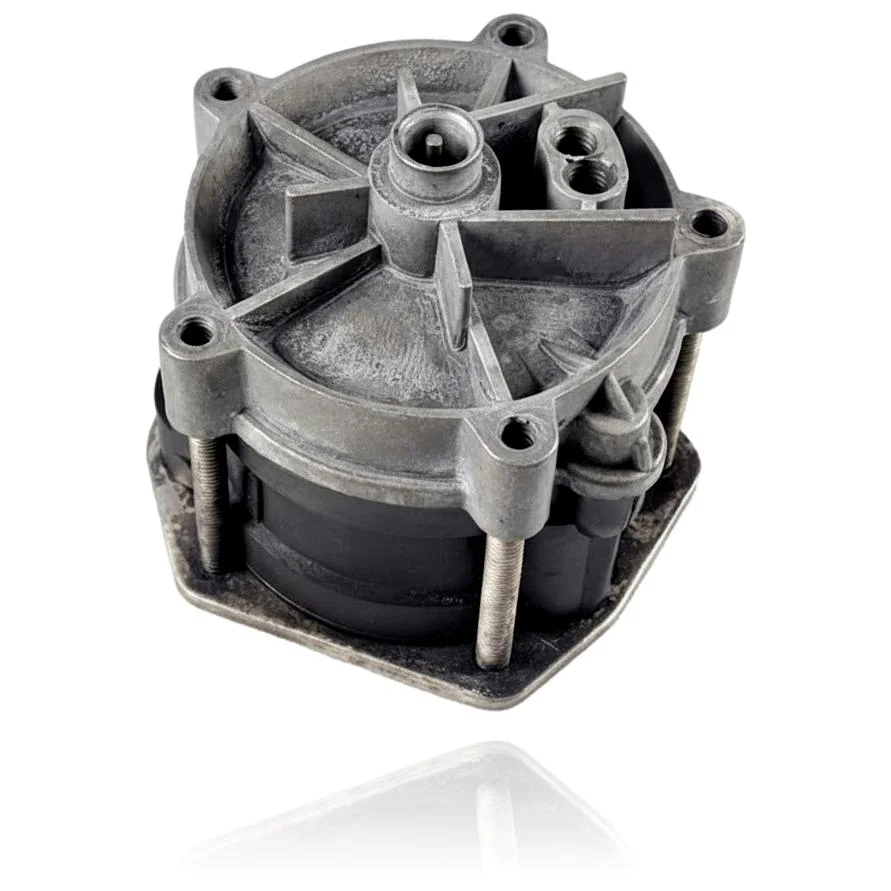

Vanne 3 voies Saunier Duval Thema C 23 E - Ref. 05740400
La vanne 3 voies Saunier Duval Thema C 23 E est chargée de diriger l'eau entre le circuit de chauffage et celui de l'eau chaude sanitaire. Si elle tombe en panne, vous remarquerez qu'il y a de l'eau chaude mais pas de chauffage, ou vice versa, et il peut même y avoir un mélange des deux circuits. Les codes d'erreur associés à cette pièce sont F.318, F.326 et F.081. Cette vanne est compatible avec plusieurs modèles de la gamme Thema, comme Thema F 23 E, Thema 23 et d'autres de la gamme Themaplus et Combitek. Il est recommandé de la remplacer lorsque vous présentez les symptômes mentionnés ou que les codes d'erreur sont enregistrés.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence 05740400
Vanne 3 voies avec référence 05740400. Sept compatibilités vérifiées : Thema F 23 E et Thema C 23 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Thema F 23 E | Thema | Contraste |
| Saunier Duval Thema C 23 E | Thema | Contraste |
| Saunier Duval Thema 23 | Thema | Contraste |
| Saunier Duval Themaplus C 23 E | Themaplus | Contraste |
| Saunier Duval Themaplus F 23 E | Themaplus | Contraste |
| Saunier Duval Combitek C 23 | Combitek | Contraste |
| Saunier Duval Combitek F 23 | Combitek | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 05740400 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 05740400. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la vanne 3 voies 05740400
La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'eau chaude sanitaire sort froide ou tiède alors que le chauffage fonctionne bien.
Cause : La vanne 3 voies ne change pas de position de chauffage à eau chaude sanitaire (ECS).
Regarde si en demandant de l'ECS on entend ou on remarque le petit moteur de la vanne se déplacer ; s'il n'y a ni mouvement ni bruit, cela peut être la vanne ou son actionneur.
- 02
Les radiateurs ne chauffent pas bien pendant qu'il y a une demande d'eau chaude sanitaire.
Cause : La vanne reste bloquée en position ECS et ne revient pas au circuit de chauffage quand elle le devrait.
Vérifiez qu'il n'y a pas de thermostat d'ambiance demandant de la chaleur en continu avant de penser à la vanne.
- 03
De l'eau fuit sous la chaudière, près de la zone centrale du corps hydraulique.
Cause : Le joint ou l'axe de la vanne 3 voies perd son étanchéité avec l'utilisation et l'eau s'infiltre.
Séchez bien la zone et regardez à nouveau après un cycle de chauffage et un autre d'ECS, pour confirmer que la fuite provient de la vanne et non d'un autre joint voisin.
- 04
On entend un claquement ou un bourdonnement lors du passage entre le chauffage et l'eau chaude.
Cause : C'est le bruit normal de l'actionneur de la vanne déplaçant le mécanisme interne ; si le bruit est différent ou se prolonge, le mécanisme peut être grippé.
Notez si le bruit se termine par un changement réel de mode ou s'il reste à moitié, afin de distinguer un actionneur bruyant mais fonctionnel d'un qui est défaillant.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.318 | La vanne motorisée 3 voies ne bouge pas. | La vanne 3 voies (actionneur ou engrenages) est bloquée ou sans alimentation, elle ne commute donc pas entre ECS/chauffage ; vérifiez en activant le test de service et en contrôlant la tension/continuité sur le connecteur du moteur. |
| F.326 | Le test hydraulique du capteur et de l'actionneur a déterminé qu'au moins deux composants hydrauliques ne fonctionnent pas. | Si la vanne 3 voies est bloquée ou déconnectée, le test hydraulique détecte un défaut multiple ; vérifiez le mouvement de la vanne depuis le menu de tests et contrôlez le connecteur/faisceau de câbles ou remplacez l'ensemble s'il n'agit pas. |
| F.081 | La suralimentation a échoué. | La marque documente la vanne 3 voies comme cause possible lorsqu'elle est défectueuse ou bloquée ; confirmez en l'actionnant en test de service et, si elle ne commute pas ou consomme sans tourner, remplacez la vanne/le moteur et vérifiez le câblage. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la vanne 3 voies Saunier Duval 05740400
- Référence catalogue
- 05740400
- Marque
- Saunier Duval
- Type de pièce
- Vannes 3 voies
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Thema F 23 E (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes sur la vanne 3 voies 05740400
À quoi sert la vanne 3 voies de la Saunier Duval Thema C 23 E ?
Cette vanne 3 voies est-elle compatible avec la Themaplus C 23 E ?
Pièces détachées liées à Saunier Duval Thema
