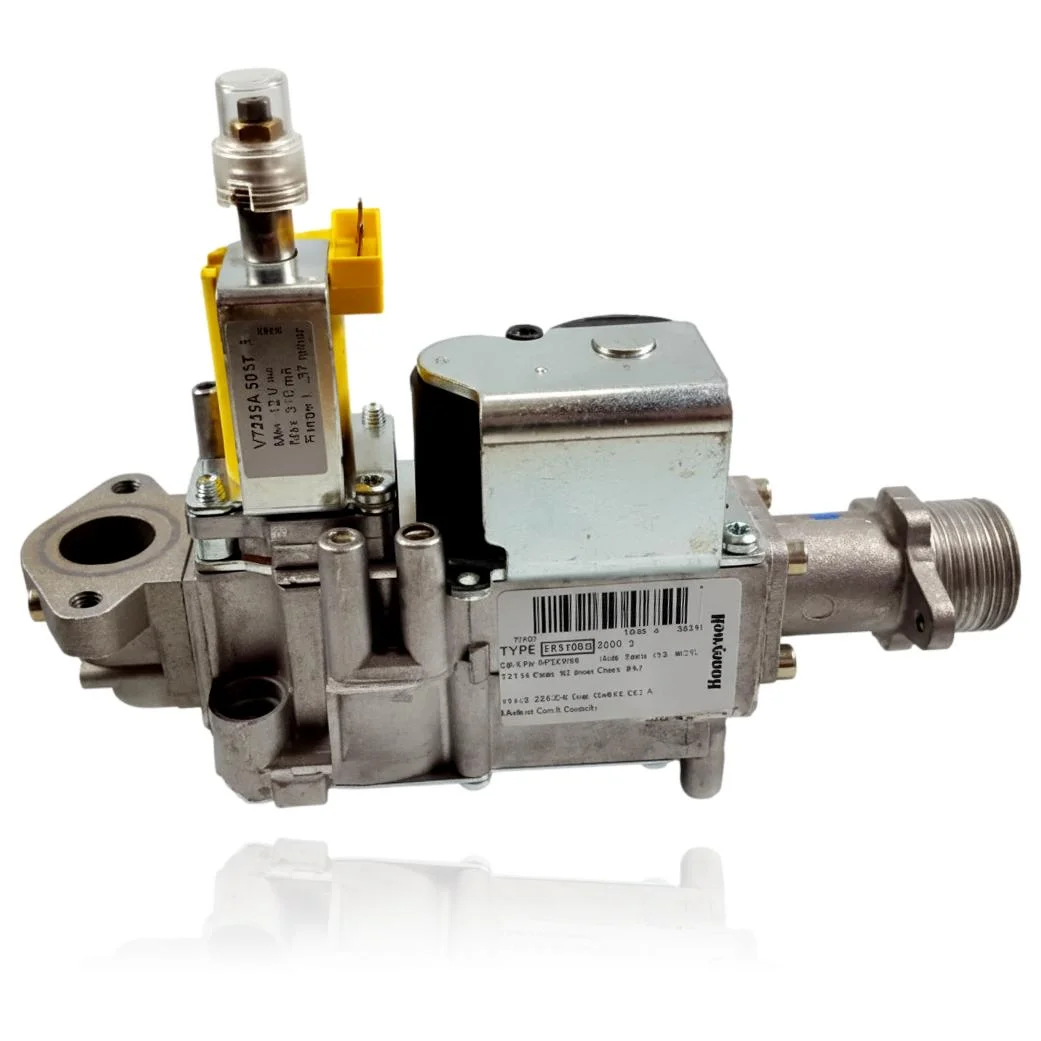

Vanne gaz Baxi Roca Nova NOx 24 24 F Réf. 125566521
Régule et permet le passage du gaz vers le brûleur sous les ordres de la carte de la chaudière. La vanne gaz Baxi Roca Nova NOX 24 24 F, fabriquée par Honeywell et avec référence 125566521, est essentielle au fonctionnement de votre système de chauffage. Si elle tombe en panne, vous remarquerez que la chaudière ne s'allume pas, pouvant présenter des blocages de flamme ou des problèmes de modulation. Cette vanne est compatible avec des modèles tels que Nova NOX 24/24 F, Deimos Box 24/24F et Victoria Plus 24AF, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de la remplacer lorsque les symptômes mentionnés se présentent ou si les codes d'erreur E01 ou E09 s'affichent.
- Type de pièce
- Vannes gaz
- État
- Reconditionné
- Référence catalogue
- 125566521
- Garantie
- 1 an
Chaudières Baxi compatibles avec la référence 125566521
Vanne gaz avec référence 125566521. Trois compatibilités vérifiées : Novanox 24/24 F et Deimos Box 24/24F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Baxi Novanox 24/24 F | Nova NOX | Contraste |
| Baxi Deimos Box 24/24F | Deimos / Demios | Contraste |
| Baxi Victoria Plus 24AF | Victoria Plus | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 125566521 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 125566521. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la vanne gaz 125566521
La vanne gaz régule et module le débit de gaz vers le bruleur. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière n'allume aucune flamme et signale une erreur d'allumage ou de gaz.
Cause : La vanne ne s'ouvre pas le passage de gaz lorsqu'on le lui ordonne, bien que le reste de l'allumage fonctionne correctement.
Vérifiez que la pression de gaz d'entrée soit correcte et que la vanne générale soit complètement ouverte avant de changer la vanne.
- 02
La flamme brûle bien un moment puis s'éteint toute seule, sans que la chaudière n'indique de panne claire.
Cause : L'électroaimant interne de la vanne perd de la force et coupe le gaz trop tôt.
Regarde si la coupure se produit toujours après le même temps de fonctionnement ; cela aide à savoir s'il s'agit d'une défaillance de la vanne ou de la sonde.
- 03
En demandant de l'eau chaude, la flamme monte brusquement et un petit bruit de détonation se fait entendre.
Cause : La vanne ne régule pas bien le débit de gaz lors du passage du repos à la demande, délivrant plus de gaz que ce qui est brûlé d'un coup.
Vérifiez l'état du brûleur et nettoyez l'échangeur avant de penser que le problème vient uniquement de la vanne.
- 04
La chaudière se bloque avec un code d'erreur et ne redémarre qu'après avoir été débranchée et réarmée.
Cause : La vanne ne s'ouvre ni ne se ferme dans le temps que la centrale attend, ce qui interrompt le cycle par sécurité.
Notez le code d'erreur affiché par la chaudière ; certains codes indiquent davantage un problème dans l'électronique que dans la vanne.
Codes d'erreur Baxi nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| E01 | La chaudière ne s'allume pas car la flamme n'est pas détectée. | La vanne de gaz ne s'ouvre pas ou n'est pas bien calibrée, donc le gaz n'atteint pas le bruleur et la flamme ne se produit pas. Vérifiez si les bobines reçoivent du courant, mesurez la résistance des bobines avec un multimètre et vérifiez la pression avec un manomètre. |
| E09 | Problème dans le système de sécurité de la vanne gaz. | Il y a une défaillance dans la connexion ou le contrôle de la vanne gaz, que ce soit dans le câblage, le modulateur ou la carte, qui empêche son fonctionnement en toute sécurité. Vérifiez la continuité des câbles et des connecteurs, le signal qui arrive à la vanne et agissez en fonction des résultats du test électrique. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : vanne gaz Baxi 125566521
- Référence catalogue
- 125566521
- SKU interne Uniclima
- VGNN24F
- Marque
- Baxi
- Type de pièce
- Vannes gaz
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- type
- TYPE ERS1060
Questions fréquentes sur la vanne gaz 125566521
Cette vanne est-elle compatible avec une Baxi Roca Nova NOX 24/24 F ?
Cette vanne est-elle adaptée à une Baxi Roca Deimos Box 24/24F ?
Quels autres modèles sont compatibles avec cette vanne ?
Combien de modèles sont compatibles avec la vanne gaz Baxi Roca VGNN24F ?
Quels codes d'erreur sont documentés pour cette vanne ?
