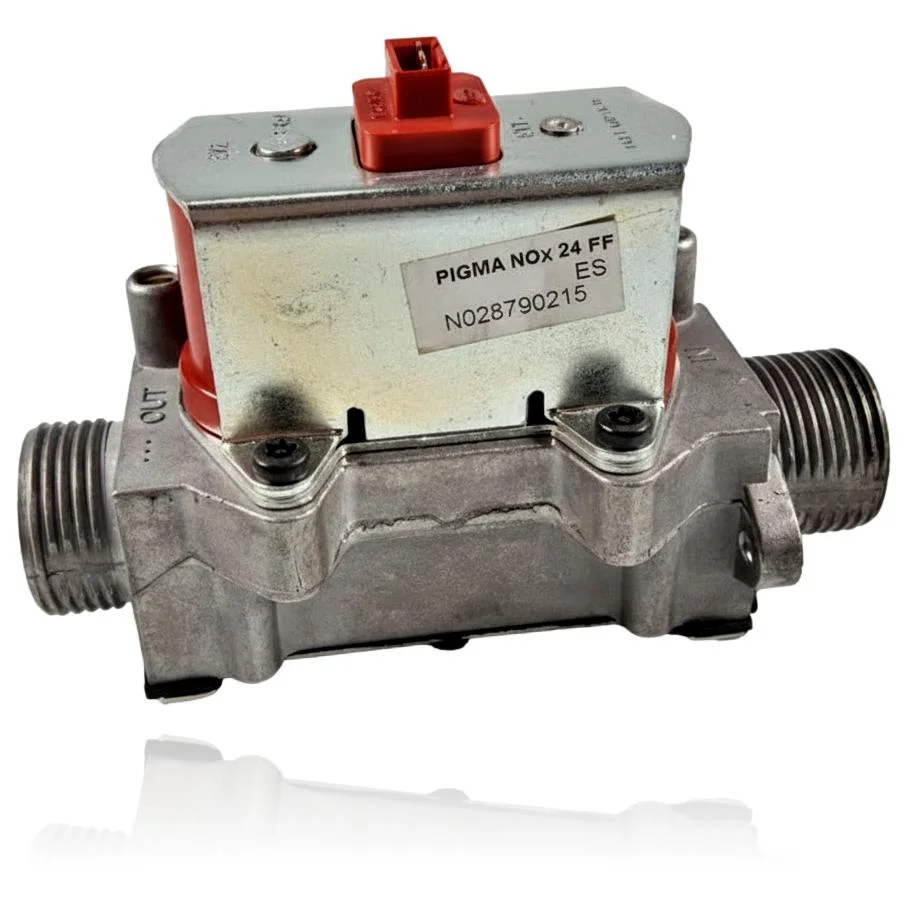

Vanne gaz B&P pour Chaffoteaux Ariston Pigma NOx 24 FF - Ref. 65108428
Vanne gaz fabriquée par B&P (Bertelli & Partners) qui régule l'alimentation en gaz du brûleur des chaudières Chaffoteaux/Ariston Pigma NOX et EGIS NOX. Le catalogue l'attribuait à SIT, mais l'étiquette porte le logo B&P et 'Made in Italy (Verona)'. Elle est remplacée lorsque la chaudière ne s'allume pas ou perd son étanchéité dans le circuit de gaz.
TVA incluse
Contacter par WhatsAppChaudières Chaffoteaux compatibles avec la référence 65108428
Vanne gaz avec référence 65108428. Quatre compatibilités vérifiées : Pigma Nox 24 FF et Pigma Nox 28 FF.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Chaffoteaux Pigma NOx 24 FF | Chaffoteaux Pigma Nox | Contraste |
| Chaffoteaux Pigma NOx 28 FF | Chaffoteaux Pigma Nox | Contraste |
| Chaffoteaux Egis NOx 24 FF | Ariston Egis Nox | Contraste |
| Chaffoteaux Egis NOx 28 FF | Ariston Egis Nox | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 65108428 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 65108428. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la vanne gaz 65108428
La vanne gaz régule et module le débit de gaz vers le bruleur. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et se bloque lorsque l'on appuie sur le bouton d'allumage.
Cause : La vanne ne permet pas le passage du gaz au bruleur bien que la centrale le commande.
Mesurez si le courant arrive au connecteur de la vanne avant de la remplacer.
- 02
On perçoit une odeur de gaz près de la chaudière, en particulier dans la zone du brûleur.
Cause : Une fuite dans la vanne laisse échapper du gaz même lorsqu'elle est fermée.
Applique de l'eau savonneuse sur les connexions de la vanne pour identifier la fuite.
- 03
La chaudière affiche une erreur de vanne gaz et ne peut pas être réinitialisée.
Cause : La centrale détecte que la vanne ne répond pas et bloque le fonctionnement par sécurité.
Redémarre la chaudière une fois et vérifie si l'erreur revient avant de changer la vanne.
- 04
La chaudière met plus de temps que d'habitude à s'allumer, avec plusieurs tentatives avant de fonctionner.
Cause : Un fermeture lente ou partielle de la vanne empêche une quantité suffisante de gaz d'atteindre le brûleur.
Observez l'allumage avec le couvercle ouvert et comptez les tentatives avant d'agir sur la vanne.
Codes d'erreur Chaffoteaux que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| E20 | Bloqueo EVG | L'EVG (vanne gaz) n'ouvre/ne ferme pas correctement ou ne reçoit pas le signal de commande. Vérifiez la tension aux connecteurs de la vanne, la continuité de la bobine/du câblage et la pression au brûleur pendant la tentative d'allumage. |
| E21 | Bloqueo EVG | Défaut de l'électrovanne gaz ou de sa commande (bobine/câblage), empêchant l'alimentation en gaz. Vérifiez l'alimentation de l'EVG, la résistance de la bobine et qu'il y a une variation de pression au point de test à l'ordre d'allumage. |
| E22 | Bloqueo EVG | Dysfonctionnement de la vanne gaz électronique ou absence de signal de commande depuis la PCB. Vérifiez le signal de commande vers l'EVG, la continuité du faisceau EVG et le fonctionnement mécanique de la vanne (ouverture/fermeture) avec un manomètre sur la prise de pression du brûleur. |
| E23 | Bloqueo EVG | Blocage dû à une panne de l'électrovanne gaz ou de son câblage, empêchant le passage du gaz vers le brûleur. Vérifiez l'alimentation/la masse de l'EVG, la continuité du câblage et la réponse en pression sur la prise du brûleur au lancement de l'allumage. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : vanne gaz Chaffoteaux 65108428
- Référence catalogue
- 65108428
- Marque
- Chaffoteaux
- Type de pièce
- Vannes gaz
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Type
- SGV100
- Pression maximale d'entrée
- 65 mbar (également indiqué comme 1/2 psi)
- Tension
- 24 VDC, classe B+A
- Plage de température
- 5°F à 140°F
- Code CE
- Reg.CE-0085BT0040
- Code de date/lot
- Date 0215 00282 BG0057
- Il y a des unités de ce même SKU avec un code de lot différent (BG0057 par rapport à un autre avec BG0043) : ce sont des exemplaires physiques distincts du même produit, la référence d'usine varie selon le lot.
Questions fréquentes sur la vanne gaz 65108428
La vanne gaz de la Pigma NOX 24 FF est-elle une SIT ou une B&P ?
Quelle est la pression maximale admissible par la vanne gaz B&P de la Pigma NOX 24 FF ?
Cette vanne gaz B&P est-elle également compatible avec l'Egis NOX 28 FF NG ?
Le code Ref. 65108428 apparaît-il sur l'étiquette de la vanne de la Pigma NOX 24 FF ?
Quelle panne indique qu'il faut changer la vanne gaz de l'Egis NOX 24 FF ?
