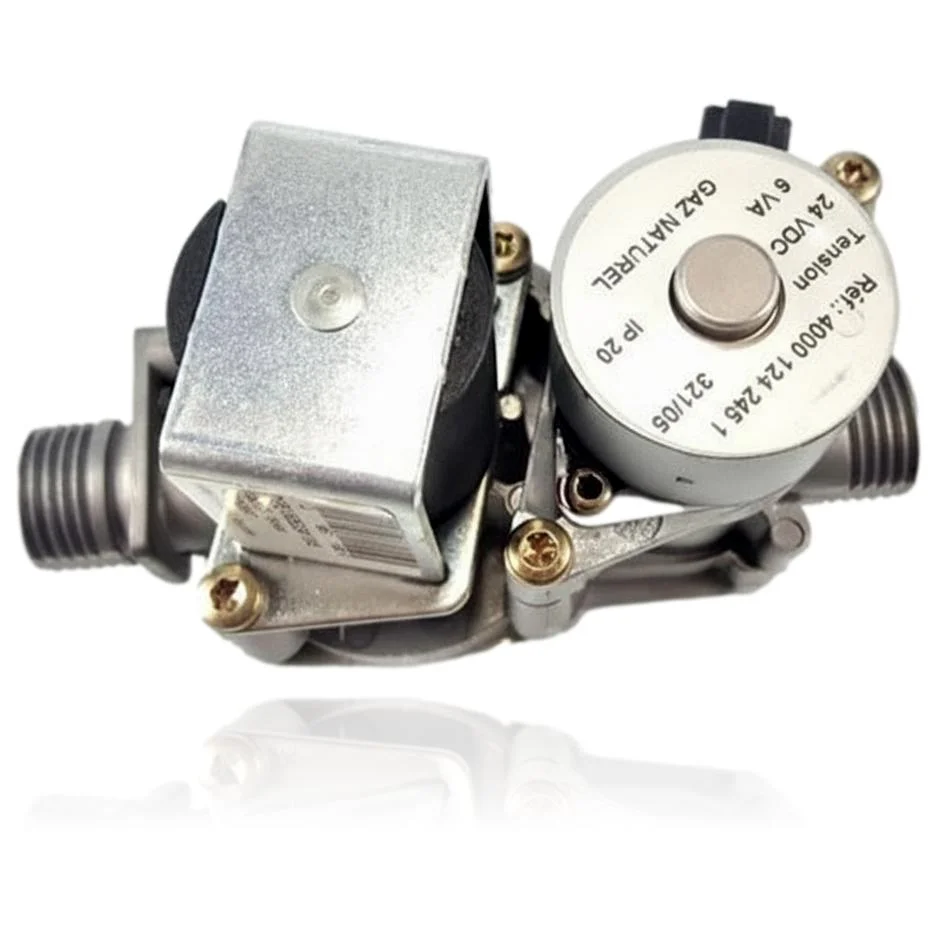

Vanne Gaz Honeywell VK8525M - Saunier Duval Themafast F 30 E H MOD - Ref. S1071400
Vanne gaz Honeywell modèle VK8525M, montée dans les chaudières Saunier Duval Themafast F30E et autres modèles compatibles sous la référence S1071400. Elle régule le passage du gaz vers le brûleur à l'aide de deux bobines (V1 et V2), avec une sortie de pression ajustée entre 5 et 15 mbar. Elle est remplacée lorsque la chaudière ne s'allume pas, se bloque au démarrage ou affiche une erreur de vanne gaz.
TVA incluse
Contacter par WhatsAppChaudières Saunier Duval compatibles avec la référence S1071400
Vanne gaz avec référence S1071400. 24 compatibilités vérifiées : Themafast C 24 E et Themafast C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval Themafast C 24 E | Themafast | Contraste |
| Saunier Duval Themafast C 25 E | Themafast | Contraste |
| Saunier Duval Themafast F 24 E | Themafast | Contraste |
| Saunier Duval Themafast F 25 E | Themafast | Contraste |
| Saunier Duval Themaclassic C 24 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic C 25 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic F 24 E | Themaclassic | Contraste |
| Saunier Duval Themaclassic F 25 E | Themaclassic | Contraste |
| Saunier Duval Themaplus C 24 E | Themaplus | Contraste |
| Saunier Duval Themaplus F 24 E | Themaplus | Contraste |
| Saunier Duval Themaplus F 25 E | Themaplus | Contraste |
| Saunier Duval Thema C 24 E | Thema | Contraste |
| Saunier Duval Thema F 24 E | Thema | Contraste |
| Saunier Duval Thema F 25 E | Thema | Contraste |
| Saunier Duval Thematek C 24 E | Thematek | Contraste |
| Saunier Duval Thematek F 24 E | Thematek | Contraste |
| Saunier Duval Isofast F 30 E H-MOD | Isofast | Contraste |
| Saunier Duval Isofast F 35 E H-MOD | Isofast | Contraste |
| Saunier Duval Isosplit C 28 E | Isosplit | Contraste |
| Saunier Duval Isosplit F 30 E | Isosplit | Contraste |
| Saunier Duval Isosplit F 35 E | Isosplit | Contraste |
| Saunier Duval Opalia C 16 E | Opalia | Contraste |
| Saunier Duval Opalia F 14 E | Opalia | Contraste |
| Saunier Duval Opaliaplus F 17 E | Opalia | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. S1071400 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S1071400. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout la vanne gaz S1071400.
La vanne gaz régule et module le débit de gaz vers le bruleur. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et se bloque lors de la première tentative de démarrage.
Cause : Une des bobines (V1 ou V2) ne permet pas le passage du gaz vers le brûleur.
Mesurez la tension d'alimentation sur les deux bobines avec un multimètre avant de changer la vanne.
- 02
L'afficheur indique une erreur de vanne gaz ou un défaut de flamme.
Cause : La centrale détecte que la vanne ne s'ouvre pas ou qu'il n'y a pas de flamme après l'ouverture.
Vérifiez le câblage et les connecteurs de la vanne, qui se desserrent parfois avec les vibrations, avant de la remplacer.
- 03
La flamme monte et descend, ou la chaudière module mal la puissance.
Cause : La vanne ne régule pas correctement le débit de gaz vers le bruleur selon la demande.
Vérifiez que la pression de gaz d'entrée est stable avant de supposer que la vanne est endommagée.
- 04
On remarque une odeur de gaz ou un sifflement au niveau du corps de la vanne.
Cause : Un joint interne perd son étanchéité.
Localisez le point exact avec de l'eau savonneuse ; si la fuite provient d'une connexion externe, cela peut ne pas être la vanne.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.26 | Défaut : vanne gaz sans fonction. | La vanne gaz Honeywell S1071400 n'ouvre pas car le moteur pas à pas/les solénoïdes ne reçoivent pas l'ordre ou n'y répondent pas. Vérifiez le connecteur/faisceau, la continuité des bobines et que la vanne est bien alimentée lors de la tentative d'allumage ; vérifiez également l'absence de pression en sortie pendant la tentative. |
| F.27 | Coupure de sécurité : simulation de flamme. | Une fermeture défectueuse/non étanche de la vanne gaz S1071400 laisse passer du gaz alors qu'elle devrait être fermée, simulant une flamme. Vérifiez l'étanchéité et la fermeture : essai de chute de pression à la prise du brûleur et confirmation que l'ionisation cesse à la coupure du gaz. |
| F.28 | Défaut au démarrage : allumage échoué. | La vanne gaz S1071400 n'ouvre pas ou est mal calibrée, empêchant l'arrivée de gaz pendant l'allumage. Vérifiez que l'électronique commande l'ouverture (tension aux bobines) et que la pression apparaît en sortie lors de la tentative ; si elle n'ouvre pas ou fonctionne de façon erratique, remplacez-la/réglez-la. |
| F.61 | Erreur : contrôle de la vanne gaz. | Un défaut électrique sur la vanne S1071400 (bobine en court-circuit/à la masse) ou sur son câblage provoque un défaut d'activation. Vérifiez la résistance/l'isolement des bobines et la continuité du faisceau jusqu'à la PCB ; en cas de fuite à la masse ou de valeurs hors plage, remplacez la vanne. |
| F.62 | Défaut du bloc gaz. Retard de coupure. | La vanne S1071400 tarde à fermer ou reste non étanche, laissant passer le gaz après l'ordre d'arrêt. Vérifiez le temps de fermeture et l'étanchéité (essai de pression/ionisation après coupure) ; si du gaz ou une flamme résiduelle persiste, remplacez la vanne. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche technique : vanne gaz Saunier Duval S1071400
- Référence catalogue
- S1071400
- Marque
- Saunier Duval
- Type de pièce
- Vannes gaz
- Unités en stock
- 5 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Fabricant du composant
- Honeywell
- Modèle de vanne
- Honeywell VK8525M
- Code de pièce
- 4000126570
- Référence de la bobine
- 4000 124 245 1
- Type (marquage du corps)
- VK8525M 1045 1.1
- Code CE de cette unité
- CE-1312BM3041
- Pression maximale (P.max)
- 60 mbar
- Pression de sortie (P out)
- 5-15 mbar
- Tension V1
- 22 Vdc (4VA)
- Tension V2
- 24 Vdc (0VA)
- Classe
- Groupe 1 / Classe B-B
- Degré de protection
- IP20
- Date/lot
- 321/05
- Lieu de fabrication
- Fabriqué en République tchèque
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Saunier Duval Themafast F 25 E (PDF)Document © Saunier Duval, fourni comme référence technique.
Questions fréquentes : vanne gaz S1071400
La vanne de la Saunier Duval Themafast F30E est-elle d'origine Saunier Duval ou d'un autre fabricant ?
Cette vanne Honeywell VK8525M est-elle également compatible avec une Glow-Worm GW30CI ?
Quelle tension alimentent les bobines V1 et V2 de cette vanne de la Themafast F30E ?
Où est fabriquée la vanne Honeywell VK8525M qui équipe la Themafast ?
Pourquoi est-ce que je trouve plusieurs codes CE différents sous la même référence S1071400 ?
