Scheda elettronica Thermo Watt EA-FFI 5114 · 9260102905114 per Biasi Ecoflam Linda 28 60 CS
Applicazione alla variante esatta in attesa di conferma. È una scheda elettronica della caldaia. La chiamano «scheda di potenza» e «Scheda di Potenza e Alimentazione».
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- SKU interno
- PLC263
- Garanzia
- 1 anno
Come verificare se è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

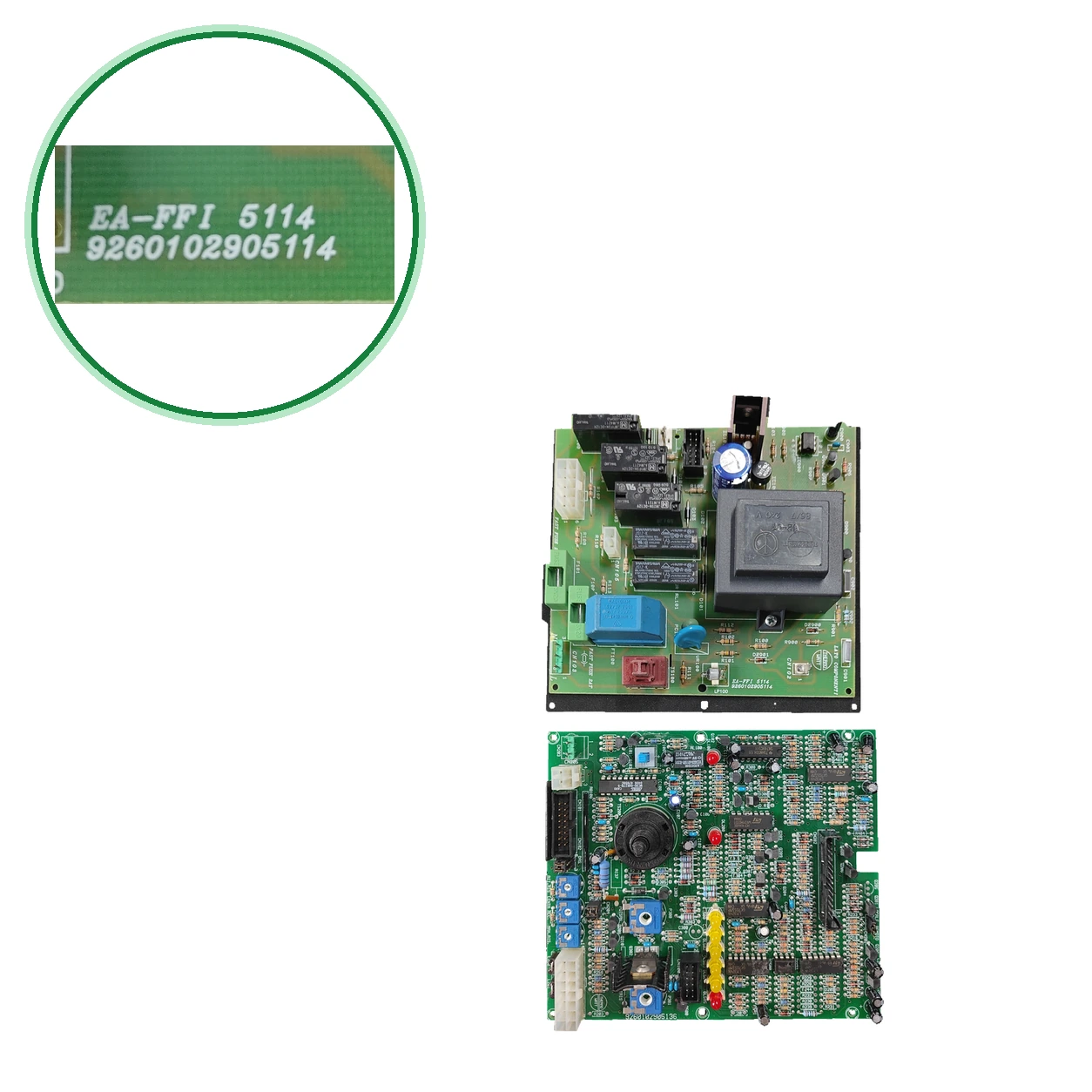

- Cerca nella scheda il codice 9260102905114 e la designazione EA-FFI5114 (si scrive anche EA-FFI 5114).
- Controlla il secondo codice contrassegnato, 9260102905136, e il marchio THERMO WATT.
- Nel disegno della Linda+ 28/60 CS CPA c'è un'altra scheda, la EB C-MI/FFI (L953083): la tua deve dire EA-FFI. Se la tua caldaia non è la CPA, confronta i codici della targa.
- Guarda il fusibile: la nostra unità ha «FAST FUSE2AT» sulla piastra superiore (e 2 A T nel sottocomponente).
- coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo.
Sintomi che richiedono diagnosi sulla scheda elettronica
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia si blocca dopo diversi ripristini (codice 304).
Causa: Più di cinque riarmamenti in quindici minuti: la caldaia si blocca per proteggersi.
Non continuare a rimontare. Fai controllare da un tecnico per cercare il guasto di fondo.
- 02
La caldaia non si accende e mostra 501 (assenza di fiamma).
Causa: Non rileva fiamma all'accensione: accensione, elettrodo o gas.
Che lo controlli un tecnico se torna dopo diversi reset.
- 03
La caldaia mostra 118 (problema con la sonda del circuito primario).
Causa: Sonda di mandata o la sua connessione alla scheda.
Che lo controlli un tecnico.
- 04
La caldaia mostra 305, 306 o 307 (errore della scheda principale).
Causa: Fallo interno della scheda elettronica principale.
Che lo controlli un tecnico, potrebbe dover cambiare la scheda.
- 05
La caldaia si blocca con il codice 80.
Causa: Surriscaldamento: si attiva la sicurezza di surriscaldamento e la caldaia rimane bloccata.
Che lo controlli un tecnico.
- 06
Appare il codice 60.
Causa: Fallo del circuito di rilevamento fiamma. Una tabella lo attribuisce alla scheda elettronica.
Che lo controlli un tecnico.
- 07
Appare il codice 30.
Causa: Fallo di comunicazione con la scheda elettronica.
Che lo controlli un tecnico.
Codici di errore THERMOWATT che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 118 | Problema nella sonda del circuito primario (mandata). | Punta alla sonda di mandata o alla sua connessione alla scheda. Fai controllare da un tecnico. |
| 302 | Errore di comunicazione tra il display e la scheda. | Segnala il cablaggio tra il display e la scheda. Fai controllare da un tecnico. |
| 303 | Errore interno della scheda principale. | Fallo interno della scheda. Farlo controllare da un tecnico, potrebbe essere necessario sostituirla. |
| 304 | Blocco: più di cinque ripristini in quindici minuti. | Non è un guasto di per sé: la caldaia si protegge. Bisogna cercare il guasto di fondo e non continuare a ripristinare. Fai controllare da un tecnico. |
| 305 | Errore interno della scheda principale. | Indica alla scheda elettronica principale. Fai controllare da un tecnico, potrebbe essere necessario sostituirla. |
| 306 | Errore interno della scheda principale. | Indica alla scheda elettronica principale. Fai controllare da un tecnico, potrebbe essere necessario sostituirla. |
| 307 | Errore interno della scheda principale. | Indica alla scheda elettronica principale. Fai controllare da un tecnico, potrebbe essere necessario sostituirla. |
| 501 | Assenza di fiamma: la caldaia non rileva la fiamma all'accensione e si blocca. | Solitamente si trova nell'accensione, nell'elettrodo o nel gas. Fai controllare da un tecnico se si ripresenta dopo diversi reset. |
| 502 | Fiamma rilevata con la valvola gas chiusa. | Può essere l'elettrodo di ionizzazione o la scheda, che legge una fiamma che non esiste. Fai controllare da un tecnico. |
| 504 | Spegnimento della fiamma durante il funzionamento. | Solitamente si tratta di una ionizzazione debole: elettrodo, messa a terra o ritorno fumi. Fai controllare da un tecnico se si ripete. |
| 30 | Fallo di comunicazione con la scheda elettronica. | Punta alla scheda elettronica. Fai controllare da un tecnico. |
| 60 | Fallo del circuito di rilevamento fiamma. | Secondo la tabella dei codici, potrebbe esserci un problema nella scheda elettronica. Fai controllare da un tecnico. |
| 70 | Surriscaldamento senza blocco: la sonda di mandata supera 85 °C, ma la caldaia non si blocca. | Che lo controlli un tecnico se si ripete. Punta alla sonda di andata o al circuito di riscaldamento. |
| 70-80 | Funzione di sicurezza per guasto nell'accensione. | Può essere mancanza di gas, circuito di ionizzazione aperto o sonda difettosa. Fai controllare da un tecnico. |
| 80 | Posizione di sicurezza per surriscaldamento: la caldaia rimane bloccata. | Può essere il termostato di sicurezza aperto. Fai controllare da un tecnico. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: THERMOWATT
- SKU interno Uniclima
- PLC263
- Marca
- THERMOWATT
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Fusibile marcato scheda superiore
- FAST FUSE2AT
- Inventario — Applicazione indicata per l'inventario
- BIASI Ecoflam Linda 28 60 CS
- Identificazione — Designazione contrassegnata
- EA-FFI5114
- Identificazione — Codice contrassegnato
- 9260102905114
- Identificazione — Codice contrassegnato
- 9260102905136
- Scheda tecnica: Fusibile marcato piastra superiore
- FAST FUSE2AT
- Dati di inventario — Applicazione indicata in inventario
- BIASI Ecoflam Linda 28 60 CS
- Marcature aggiuntive
- CI/modello serigrafato: EA-FFI 5114. Fusibile di scheda: 2 A T; marcato sulla scheda superiore: FAST FUSE2AT. Marcato PCB: 9260102905136.
- Applicazioni in attesa di verifica
- BIASI Ecoflam Linda 28 60 CS — compatibilità annotata; in attesa di conferma per variante.
