Placa electronica Thermo Watt EA-FFI 5114 · 9260102905114 pentru Biasi Ecoflam Linda 28 60 CS
Aplicarea variantei exacte este în așteptare de confirmare. Este o placă electronică a centralei termice. O numește „placă de putere” și „Scheda di Potenza e Alimentazione”.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- SKU intern
- PLC263
- Garanție
- 1 an
Cum să verifici dacă este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

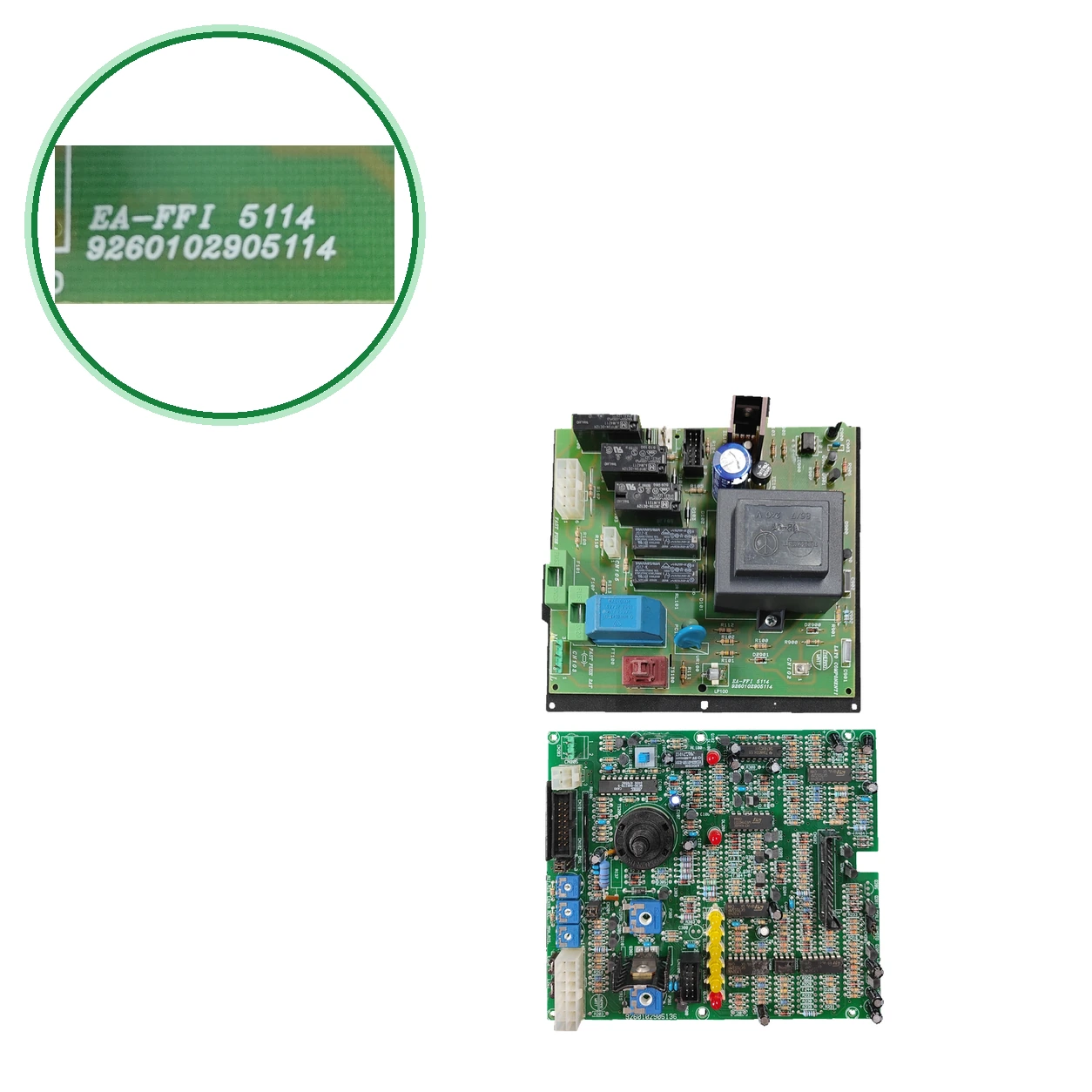

- Caută pe placă codul 9260102905114 și denumirea EA-FFI5114 (se scrie și EA-FFI 5114).
- Verifică al doilea cod marcat, 9260102905136, și marca THERMO WATT.
- În descompunerea centralei Linda+ 28/60 CS CPA există o altă placă, EB C-MI/FFI (L953083): a ta ar trebui să spună EA-FFI. Dacă centrala ta nu este CPA, compară codurile de pe placă.
- Verifică siguranța: unitatea noastră are „FAST FUSE2AT” pe placa superioară (și 2 A T pe subcomponent).
- coincidă, sună-ne la 911 17 77 77 cu modelul centralei tale termice și ți-o rezervăm.
Simptome care necesită diagnosticare pe placa electronică
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică se blochează după mai multe resetări (cod 304).
Cauza: Mai mult de cinci rearmări în cincisprezece minute: centrala termică se blochează pentru a se proteja.
Nu mai reconfigura. Lasă un tehnician să verifice pentru a căuta defectul de fond.
- 02
Centrala termică nu se aprinde și afișează 501 (absența flăcării).
Cauza: Nu detectează flacără la aprindere: aprindere, electrod sau gaz.
Să fie verificat de un tehnician dacă revine după mai multe resetări.
- 03
Centrala termică arată 118 (problemă la senzorul circuitului primar).
Cauza: Senzor de impulsie sau conexiunea sa la placa.
Să fie verificat de un tehnician.
- 04
Centrala termică afișează 305, 306 sau 307 (eroare a plăcii principale).
Cauza: Fals intern al plăcii electronice principale.
Să fie verificat de un tehnician, care ar putea fi nevoit să schimbe placa.
- 05
Centrala termică se blochează cu codul 80.
Cauza: Supraîncălzire: se activează siguranța de supraîncălzire și centrala termică rămâne blocată.
Să fie verificat de un tehnician.
- 06
Aparește codul 60.
Cauza: Falsă a circuitului de detectare a flăcării. O tabelă o atribuie plăcii electronice.
Să fie verificat de un tehnician.
- 07
Aparește codul 30.
Cauza: Defecțiune de comunicare cu placa principală.
Să fie verificat de un tehnician.
Coduri de eroare THERMOWATT care necesită diagnostic.
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| 118 | Problema la senzorul circuitului primar (impulsie). | Îndreaptă-te către senzorul de impulsie sau către conexiunea acestuia la placa electronică. Să fie verificat de un tehnician. |
| 302 | Eroare de comunicare între afisaj și placa electronica. | Indica cablajul între afisaj și placa electronică. Să fie verificat de un tehnician. |
| 303 | Eroare internă a plăcii electronice. | Fals intern al plăcii. Să fie verificată de un tehnician, care ar putea fi necesar să o schimbe. |
| 304 | Blocat: mai mult de cinci reîncărcări în cincisprezece minute. | Nu este o defecțiune în sine: centrala termică se protejează. Trebuie căutat defectul de fond și nu continuat cu rearmarea. Să o verifice un tehnician. |
| 305 | Eroare internă a plăcii electronice. | Indica către placa electronică principală. Să o verifice un tehnician, ar putea fi necesar să o schimbe. |
| 306 | Eroare internă a plăcii electronice. | Indica către placa electronică principală. Să o verifice un tehnician, ar putea fi necesar să o schimbe. |
| 307 | Eroare internă a plăcii electronice. | Indica către placa electronică principală. Să o verifice un tehnician, ar putea fi necesar să o schimbe. |
| 501 | Absenta flăcării: centrala termică nu detectează flacăra la aprindere și se blochează. | De obicei, problema se află la aprindere, electroda sau gaz. Să verifice un tehnician dacă revine după mai multe resetări. |
| 502 | Flacără detectată cu vana de gaz închisă. | Poate fi electroda de ionizare sau placa, care citește o flacără care nu există. Să o verifice un tehnician. |
| 504 | Stingerea flăcării în timpul funcționării. | Sunt de obicei o ionizare slabă: electrod, priză de pământ sau retur de fum. Să verifice un tehnician dacă se repetă. |
| 30 | Defecțiune de comunicare cu placa principală. | Indica către placa electronică. Să o verifice un tehnician. |
| 60 | Falsă alarmă a circuitului de detectare a flăcării. | Conform tabelului de coduri, ar putea fi o problemă cu placa electronică. Să o verifice un tehnician. |
| 70 | Supratemperatură fără blocare: senzorul de retur depășește 85 °C, dar centrala termică nu se blochează. | Să fie verificat de un tehnician dacă se repetă. Se referă la senzorul de retur sau la circuitul de încălzire. |
| 70-80 | Funcția de siguranță în caz de eșec al aprinderii. | Poate fi o lipsă de gaz, circuit de ionizare deschis sau senzor defect. Să verifice un tehnician. |
| 80 | Poziția de siguranță din cauza supraîncălzirii: centrala termică rămâne blocată. | Poate fi termostatul de siguranță deschis. Să-l verifice un tehnician. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica THERMOWATT
- SKU intern Uniclima
- PLC263
- Marcă
- THERMOWATT
- Tip piesă
- Plăci electronice
- Unități în stoc
- 0 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Fusibil marcat placa superioară
- FAST FUSE2AT
- Inventar — Aplicație indicată în inventar
- BIASI Ecoflam Linda 28 60 CS
- Identificare — Denumire marcată
- EA-FFI5114
- Identificare — Cod marcat
- 9260102905114
- Identificare — Cod marcat
- 9260102905136
- Fusibil marcat placa superioară
- FAST FUSE2AT
- Datele inventarului — Aplicație indicată în inventar
- BIASI Ecoflam Linda 28 60 CS
- Marcaje suplimentar
- CI/model serigrafiat: EA-FFI 5114. Fusibil de placă: 2 A T; marcat pe placa superioară: FAST FUSE2AT. Marcat PCB: 9260102905136.
- Aplicații de verificat
- BIASI Ecoflam Linda 28 60 CS — compatibilitate notată; în așteptare de confirmare pentru variantă.
