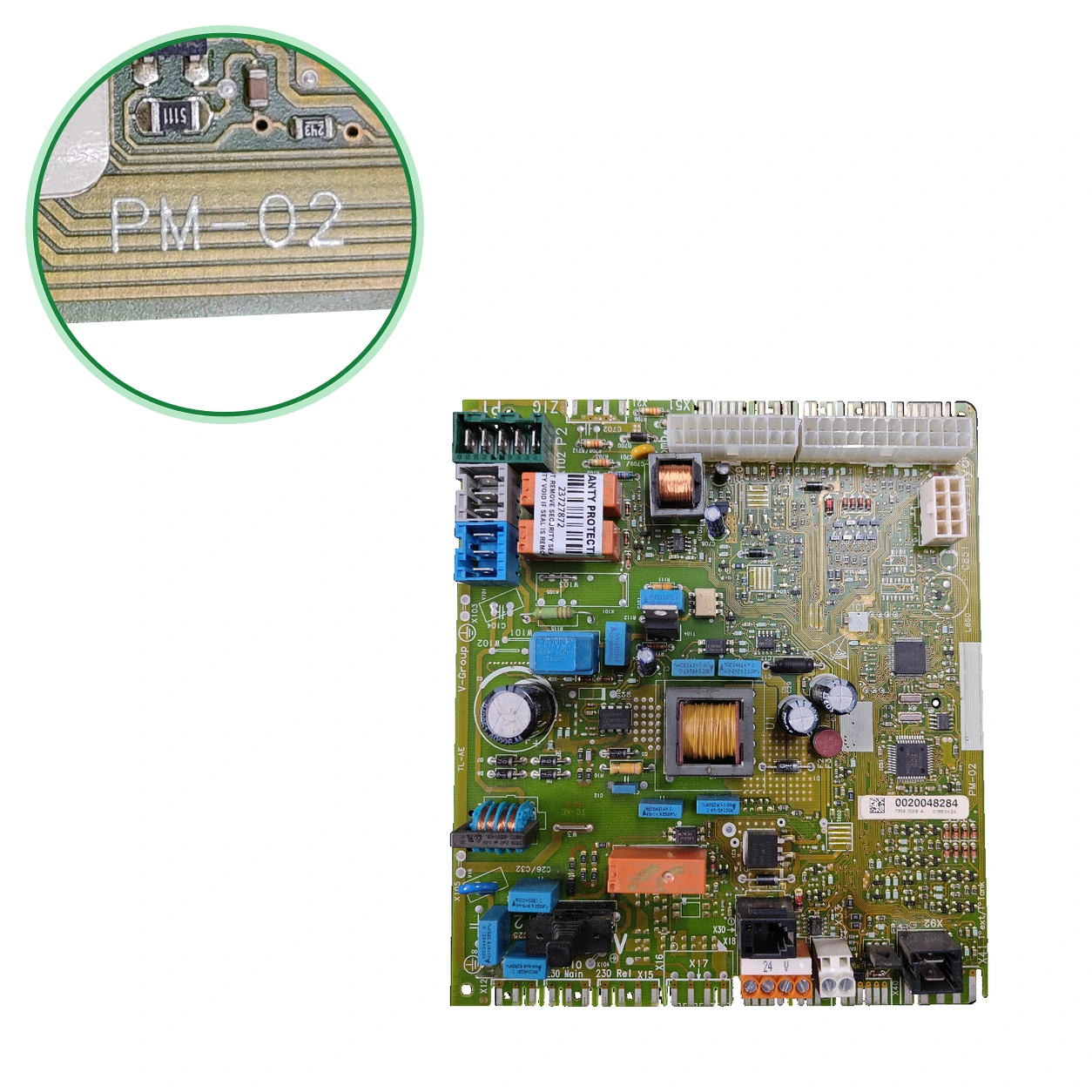

Scheda elettronica V-Group PM-02 · 0020048284 per Hermann Saunier Duval Isomax F35 H-MOD

Scheda elettronica principale che interviene nell'accensione e distribuisce la corrente agli elementi della caldaia. Un sovraccarico, ad esempio durante un temporale, può danneggiare il suo circuito stampato.

Tipo di pezzo: Saunier Duval
Stato: Ricondizionato
SKU interno: PLC057
Garanzia: 1 anno

IVA inclusa Disponibile · 4 pz

Compatibilità

Caldaie Hermann Saunier Duval compatibili

Hermann Saunier Duval. Tre compatibilità verificate: Hermann Saunier Duval Isotwin C 25 E e Hermann Saunier Duval Isotwin C 30 E. Ci sono altri 9 modelli che stiamo ancora verificando.

Compatibilità verificata

Modello di caldaia	Famiglia	Verifica
Hermann Saunier Duval Isotwin C 25 E	Saunier Duval	Contrastata
Hermann Saunier Duval Isotwin C 30 E	Saunier Duval	Contrastata
Hermann Saunier Duval Isotwin C 30 (dopo il 1993)	Saunier Duval	Contrastata

Modelli in attesa di verifica

Questi modelli sono associati a questo riferimento, ma non abbiamo ancora finito di verificarli, quindi non li consideriamo compatibiliSe la tua caldaia è una di queste, inviaci una foto del pezzo che intendi sostituire e lo verifichiamo prima che tu acquisti.

Hermann Saunier Duval Isomax C 30	Saunier Duval	Non confermato
Hermann Saunier Duval Isotwin V 25	Saunier Duval	Non confermato
Hermann Saunier Duval Isomax F 35 H	Saunier Duval	Non confermato
Hermann Saunier Duval Isotwin C 25 EU	Saunier Duval	Non confermato
Hermann Saunier Duval Thema Classic C 25 E e C 30 E	Saunier Duval	Non confermato
Hermann Saunier Duval Combitek C 25 e C 30	Saunier Duval	Non confermato
Hermann Saunier Duval Opalia C 25 E e C 30 E	Saunier Duval	Non confermato
Hermann Saunier Duval Isomax 28	Saunier Duval	Non confermato
Hermann Saunier Duval Isomax F35 H-MOD	Saunier Duval	Non confermato

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Guida

Come verificare se è il pezzo della tua caldaia

Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

Cerca nel tuo circuito il codice 0020048284. La nostra unità riporta anche PM-02, 7364 0008 A, 0188.04.24 e TL-AE, TM-AE, IO-AE.
Confronta la serigrafia, la distribuzione dei connettori e la marcatura dei morsetti (230 Main, 230 Rel, 24 V) con le foto del componente.
Non confonderla con la scheda S10400 né con la centralina elettronica 0020105965 della Isomax Condens F 35: appartengono a un'altra caldaia.
Se coincidono, chiamaci al 911 17 77 77 con il modello della tua caldaia e te la riserviamo.

Diagnosi e codici di errore

Sintomi che richiedono diagnosi nella Hermann Saunier Duval

Sintomi e guasti frequenti

01
La caldaia non si accende: appare il codice F28 (errore di accensione).
Causa: Accensione fallita: può essere gas, accensione, elettrodo o scheda.
Che lo controlli un tecnico.
02
La caldaia si spegne durante il funzionamento e non si riaccende (codice F29).
Causa: Interruzione del gas, ricircolo dei fumi, condensati o messa a terra difettosa.
Che lo controlli un tecnico.
03
La caldaia non si accende all'avvio e appare F.28.
Causa: Gas insufficiente, sifone di condensato ostruito o accensione fallita.
Far controllare il gas, il sifone e l'elettrodo da un tecnico. Non toccare la valvola gas.
04
La fiamma si spegne durante il funzionamento e la caldaia tenta di accendersi più volte.
Causa: Elettrodo di ionizzazione sporco, ricircolo dei fumi o interruzione del gas.
Che un tecnico controlli l'elettrodo, i fumi e l'approvvigionamento di gas.
05
Appare F.00, F.01, F.10 o F.11 sul display.
Causa: Connettore della sonda allentato, fascio di cavi interrotto o sonda NTC guasta.
Che un tecnico controlli prima i connettori e poi la sonda.
06
Il riscaldatore non si accende e mostra F28.
Causa: Fallo nell'accensione: mancanza di gas o connettore o circuito della scheda difettoso.
Controlla che ci sia gas e che la valvola di intercettazione sia aperta. Se ritorna F28, fallo controllare da un tecnico autorizzato.

Codici di errore Hermann Saunier Duval che richiedono diagnosi

Codice	Guasto	Verifiche tecniche
F00	Sonda di temperatura di mandata (NTC2) disconnessa.	Controlla se il connettore della sonda è allentato. Se persiste, fallo controllare a un tecnico: potrebbe essere la sonda, il cavo o la scheda.
F01	Sonda di temperatura di ritorno (NTC5) disconnessa.	Uguale al F00: controlla il connettore e, se persiste, fallo controllare a un tecnico.
F27	Fallo nella rilevazione della fiamma: il controllo della fiamma non è affidabile.	Se si verifica al accendere o spegnere, è consigliabile farlo controllare da un tecnico: potrebbe trattarsi di umidità nell'elettronica o del controllo fiamma.
F28	Fallo di accensione: il bruciatore non si accende.	Se si ripete, che lo controlli un tecnico: potrebbe essere il gas, l'accensione o la scheda.
F29	Perdita di fiamma durante il funzionamento.	Se si ripete, che lo controlli un tecnico: potrebbe essere un'interruzione del gas, una ricircolazione dei fumi o una messa a terra difettosa.
F61	Fallo di attivazione della valvola gas.	Che lo controlli un tecnico: potrebbe essere il cablaggio della valvola, le sue bobine o l'elettronica.
F62	La valvola gas non si chiude in tempo dopo che la fiamma si è spenta.	Che lo controlli un tecnico: la valvola gas o la scheda elettronica sono i sospetti.
F.10	Cortocircuito nella sonda di temperatura di mandata (entrata).	Fai controllare la sonda e il fascio di cavi da un tecnico. Segnala la scheda solo se la sonda e il cablaggio sono a posto.
F.11	Cortocircuito nella sonda di temperatura di ritorno.	Fai controllare la sonda e il fascio di cavi da un tecnico. Segnala la scheda solo se la sonda e il cablaggio sono a posto.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Dati tecnici

Scheda tecnica: Hermann Saunier Duval

SKU interno Uniclima: PLC057
Marca: Saunier Duval
Tipo di pezzo: Saunier Duval
Unità disponibili: 4 pz
Stato: Ricondizionato
Garanzia: 1 anno
Spedizione: 4–5 giorni lavorativi (Italia)
Reso: 14 giorni

Dati del ricambio e documentazione disponibile

Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

Marcatura dei morsetti: 230 Main; 230 Rel; 24 V
Inventario — Tipo: scheda elettronica principale; modulo caldaia
Inventario — Variante etichetta borsa: MOD.1
Inventario — Applicazione indicata per l'inventario: Hermann Saunier Duval Isomax F35 H-MOD
Peso: ≈ 0,38 kg · (0,384 kg) e (380 g)
Identificazione — Designazione contrassegnata: PM-02
Identificazione — Codice contrassegnato: 0020048284
Identificazione — Codice contrassegnato: 7364 0008 A
Identificazione — Codice contrassegnato: 0188.04.24
Identificazione — Codice contrassegnato: TL-AE; TM-AE; IO-AE
Marcatura dei morsetti: 230 Main; 230 Rel; 24 V
Dati di inventario — Tipo: scheda elettronica principale; modulo caldaia
Dati di inventario — Variante etichetta borsa: MOD.1
Dati di inventario — Applicazione indicata in inventario: Hermann Saunier Duval Isomax F35 H-MOD
Applicazioni in attesa di verifica: Hermann Saunier Duval Isomax F35 H-MOD — compatibilità citata; in attesa di verifica con la revisione specifica. Consulta 24/10/2026 · 1 fornitore; in attesa di conferma: Isofast F 35 E H-MOD; Isomax F 35 H-MOD. Il fornitore collega questi modelli a «Scheda Elettronica Hermann Saunier Duval (0020023308)0020048284». Non attesta da sola la compatibilità della variante inventariata; verificare OEM, revisione e mercato con il ricambio.

Prima di acquistare

Per confermare: Hermann Saunier Duval Isomax C 30:
Da confermare: Hermann Saunier Duval Isotwin V 25:
Per confermare: Hermann Saunier Duval Isomax F 35 H
Da confermare: Hermann Saunier Duval Isotwin C 25 EU:
Per confermare: Hermann Saunier Duval Thema Classic C 25 E e C 30 E:
Per confermare: Hermann Saunier Duval Combitek C 25 e C 30:
Per confermare: Hermann Saunier Duval Opalia C 25 E e C 30 E:
Hermann Saunier Duval Isomax 28 —
Non compatibile o escluso in origine: Hermann Saunier Duval Isomax Condens F 35 E (prima del 2010) — Il suo elenco di ricambi indica un'altra scheda principale: S10400
Non compatibile o escluso in origine: Hermann Saunier Duval Isomax Condens F 35 (2010-2015) — Il suo esploso fornisce un altro ricambio: scheda elettronica 0020105965
Non confondere: S10400 — Scheda principale dell'Isomax Condens F 35 E (prima del 2010) — È di un'altra caldaia: non è la 0020048284
Non confondere: 0020105965 — Centralina elettronica dell'Isomax Condens F 35 (2010-2015) — È una centralina elettronica di un'altra caldaia, non di questa scheda.
Sin confermare: PM-02, V-Group né gli altri contrassegnati; li unisce alla 0020048284 l'etichetta del ricambio.
unire il 0020048284 con la scheda principale Hermann Saunier Duval; nessun riferimento PM-02 né V-Group. Isomax F35 H-MOD: confermata e registrata; offrono solo Isotwin e non lo citano (discrepanza annotata). Senza esploso ufficiale.
Applicazioni registrate in attesa di conferma per modello, variante o programmazione: Hermann Saunier Duval Isomax F35 H-MOD.

Domande frequenti

Domande frequenti: Hermann Saunier Duval

Come identifico la scheda V-Group PM-02 con il codice 0020048284?

Cerca il codice 0020048284 sulla scheda: è il riferimento Hermann Saunier Duval per questa scheda principale. La nostra unità riporta inoltre PM-02, 7364 0008 A, 0188.04.24 e TL-AE, TM-AE, IO-AE.

È compatibile con la mia Hermann Saunier Duval Isomax F35 H-MOD?

Controlla lo stato di ogni modello nelle sezioni di compatibilità; le varianti in attesa non sono validate. Applicazione registrata: questa scheda per la Isomax F35 H-MOD. Inoltre, elencano la 0020048284 per quella caldaia, e la danno per la «Isomax F35E H-MOD». La elencano solo per Isotwin e non citano la Isomax F35 H-MOD: discrepanza annotata; la mantiene registrata.

Serve anche per le Isotwin C 25 E, C 30 E o C 30?

Controlla lo stato di ogni modello nelle sezioni di compatibilità; le varianti in attesa non sono validate. s, sì. C 25 E e C 30 E:. C 30: . V 25: la elencano; di senza identificata cita anche, ma non conta come origine. Non è verificata. le limitano al 2007-2015 (la C 30, dopo il 1993). Non confermato: confronta il codice o inviaci tramite Contatto una foto dell'etichetta.

Va anche in una Thema Classic, Combitek, Opalia o Isomax C 30?

Ci sono indizi, ma senza. Applicazione registrata per Thema Classic C 25 E e C 30 E, Combitek C 25 e C 30 e Opalia C 25 E e C 30 E (una sola). La Isomax C 30 esce in. Controlla il codice della tua scheda o inviaci l'etichetta da Contatto.

È la stessa scheda che monta l'Isomax Condens F 35?

Secondo quelle liste, no. Nell'elenco dei ricambi ospitati, la Isomax Condens F 35 E (prima del 2010) monta la scheda principale S10400, la Condens F 35 (2010-2015) appare solo con la centralina elettronica 0020105965. Nessuna delle due liste mostra la 0020048284.

Cosa significano PM-02, 7364 0008 A e gli altri contrassegnati? Esiste un'altra riferimento equivalente?

La 0020048284 è il riferimento Hermann Saunier Duval; PM-02 è la designazione V-Group riportata sulla targa. 7364 0008 A, 0188.04.24 e TL-AE, TM-AE, IO-AE sono anch'essi riportati, ma senza conferma aggiuntiva non li spiega. Fornisce solo l'equivalenza «0020048284=0020023308»: non è sufficiente per considerarla valida.

Posso cambiare la scheda da solo?

È meglio che venga installata da un tecnico qualificato: l'etichetta indica i morsetti 230 Main e 230 Rel, la scheda consente l'accensione della caldaia.

Come identificare questa scheda elettronica?

Confronta la serigrafia, la distribuzione dei connettori e la variante esatta del circuito con le fotografie.
