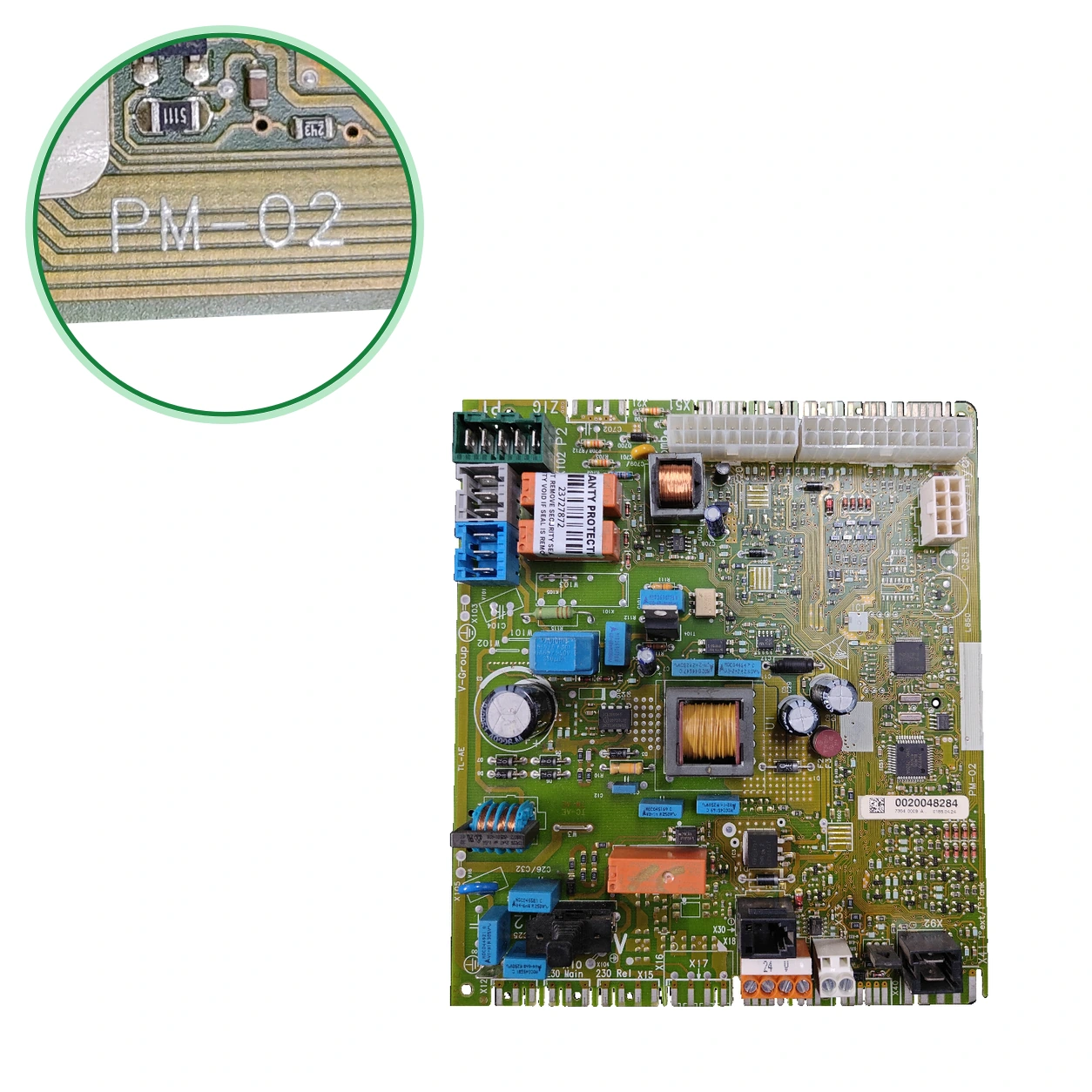

Placa electronica V-Group PM-02 · 0020048284 pentru Saunier Duval Isomax F35 H-MOD

Placa electronică principală care intervine în aprindere și distribuie curentul către elementele centralei termice. O supratensiune, de exemplu în timpul unei furtuni, poate deteriora circuitul său imprimat.

Tip piesă: Saunier Duval
Stare: Recondiționat
SKU intern: PLC057
Garanție: 1 an

TVA inclus In stoc · 4 buc.

Compatibilitate

Centrale termice Saunier Duval compatibile

Saunier Duval. Trei compatibilități verificate: Saunier Duval Isotwin C 25 E și Saunier Duval Isotwin C 30 E. Există alte 9 modele pe care încă le verificăm.

Compatibilitate confirmată

Model de centrală termică	Familie	Verificare
Saunier Duval Isotwin C 25 E	Saunier Duval	Contrastată
Saunier Duval Isotwin C 30 E	Saunier Duval	Contrastată
Saunier Duval Isotwin C 30 (după 1993)	Saunier Duval	Contrastată

Modele de verificat

Aceste modele apar asociate cu acest cod, dar încă nu am terminat de verificat, așa că nu îi considerăm compatibiliDacă centrala ta termică este una dintre ele, trimite-ne o fotografie a piesei pe care urmează să o înlocuiești și o verificăm înainte să cumperi.

Saunier Duval Isomax C 30	Saunier Duval	Neconfirmat
Saunier Duval Isotwin V 25	Saunier Duval	Neconfirmat
Saunier Duval Isomax F 35 H	Saunier Duval	Neconfirmat
Saunier Duval Isotwin C 25 EU	Saunier Duval	Neconfirmat
Saunier Duval Thema Classic C 25 E și C 30 E	Saunier Duval	Neconfirmat
Saunier Duval Combitek C 25 și C 30	Saunier Duval	Neconfirmat
Saunier Duval Opalia C 25 E și C 30 E	Saunier Duval	Neconfirmat
Saunier Duval Isomax 28	Saunier Duval	Neconfirmat
Saunier Duval Isomax F35 H-MOD	Saunier Duval	Neconfirmat

Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.

Ghid

Cum să verifici dacă este piesa centralei tale termice

Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.

Caută pe placa ta codul 0020048284. Unitatea noastră are de asemenea marcate PM-02, 7364 0008 A, 0188.04.24 și TL-AE, TM-AE, IO-AE.
Compară serigrafia, distribuția conectorilor și marcajul bornelor (230 Main, 230 Rel, 24 V) cu fotografiile piesei.
Nu o confunda cu placa S10400 nici cu cutia electronică 0020105965 de la Isomax Condens F 35: sunt de la o altă centrală termică.
Dacă coincid, sună-ne la 911 17 77 77 cu modelul centralei tale termice și ți-o rezervăm.

Diagnostic și coduri de eroare

Simptome care necesită diagnosticare la Saunier Duval

Simptome și defecțiuni frecvente

01
Centrala termică nu se aprinde: apare codul F28 (defecțiune la aprindere).
Cauza: Aprindere eșuată: poate fi gaz, aprindere, electrod sau placă.
Să fie verificat de un tehnician.
02
Centrala termică se oprește în funcțiune și nu mai pornește (cod F29).
Cauza: Corte de gaz, recircularea gazelor de ardere, condensate sau împământare defectuoasă.
Să fie verificat de un tehnician.
03
Centrala termică nu se aprinde la pornire și apare F.28.
Cauza: Gaz insuficient, sifon de condensate obstrucționat sau aprindere eșuată.
Să verifice un tehnician gazul, sifonul și electrodul. Nu atingeți robinetul de gaz.
04
Flacăra se stinge în timpul funcționării, iar centrala termică încearcă să se aprindă de mai multe ori.
Cauza: Electrod de ionizare murdar, recirculare a gazelor de ardere sau întrerupere a gazului.
Să verifice un tehnician electrozul, gazele de ardere și alimentarea cu gaz.
05
Apare F.00, F.01, F.10 sau F.11 pe ecran.
Cauza: Conectorul senzorului slăbit, mănunchi de cabluri întrerupt sau senzor NTC defect.
Un tehnician să verifice mai întâi conectorii și apoi senzorul.
06
Încălzitorul nu se aprinde și afișează F28.
Cauza: Fals în aprindere: lipsă de gaz sau conector sau circuitul plăcii defectuos.
Verifica dacă există gaz și dacă robinetul de închidere este deschis. Dacă apare F28, să fie verificat de un tehnician autorizat.

Coduri de eroare Saunier Duval care necesită diagnosticare

Cod	Defecțiune	Verificări tehnice
F00	Senzor de temperatura de plecare (NTC2) deconectat.	Verifică dacă conectorul senzorului este slăbit. Dacă persistă, să fie verificat de un tehnician: indică spre senzor, cablu sau placă.
F01	Senzor de temperatura de retur (NTC5) deconectat.	La fel ca F00: verifică conectorul și, dacă persistă, să fie verificat de un tehnician.
F27	Fals în detectarea flăcării: controlul flăcării nu este fiabil.	Dacă apare la aprindere sau la stingere, să fie verificat de un tehnician: poate fi umiditate în electronică sau în controlul flăcării.
F28	Fals de aprindere: arzătorul nu se aprinde.	Dacă se repetă, să fie verificat de un tehnician: poate fi gazul, aprinderea sau placa.
F29	Pierderea flăcării în timpul funcționării.	Dacă se repetă, să fie verificat de un tehnician: poate fi o întrerupere a gazului, recircularea gazelor de ardere sau o priză de pământ defectuoasă.
F61	Fals de activare a vanei de gaz.	Să fie verificat de un tehnician: poate fi cablajul vanei, bobinele acesteia sau electronica.
F62	Vana de gaz nu se închide la timp după ce flacăra s-a stins.	Să fie verificat de un tehnician: vana de gaz sau placa electronică sunt suspectele.
F.10	Cortocircuit în senzorul de temperatură de întoarcere (intrare).	Fă ca un tehnician să verifice senzorul și mănunchiul de cabluri. Notează pe placa electronică doar dacă senzorul și cablajul sunt în regulă.
F.11	Cortocircuit în senzorul de temperatură al returului.	Fă ca un tehnician să verifice senzorul și mănunchiul de cabluri. Notează pe placa electronică doar dacă senzorul și cablajul sunt în regulă.

Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.

Date tehnice

Saunier Duval

SKU intern Uniclima: PLC057
Marcă: Saunier Duval
Tip piesă: Saunier Duval
Unități în stoc: 4 buc.
Stare: Recondiționat
Garanție: 1 an
Livrare: 5–6 zile lucrătoare (România)
Retur: 14 zile

Datele piesei și documentația disponibilă

Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.

Marcaj de borne: 230 Main; 230 Rel; 24 V
Inventar — Tip: placă electronică principală; modul centrala termică
Inventar — Variante etichetă pungă: MOD.1
Inventar — Aplicație indicată în inventar: Saunier Duval Isomax F35 H-MOD
Greutate: ≈ 0,38 kg · (0,384 kg) și (380 g)
Identificare — Denumire marcată: PM-02
Identificare — Cod marcat: 0020048284
Identificare — Cod marcat: 7364 0008 A
Identificare — Cod marcat: 0188.04.24
Identificare — Cod marcat: TL-AE; TM-AE; IO-AE
Marcajul bornelor: 230 Main; 230 Rel; 24 V
Datele inventarului — Tip: placă electronică principală; modul centrala termică
Datele inventarului — Variantă etichetă pungă: MOD.1
Datele inventarului — Aplicație indicată în inventar: Saunier Duval Isomax F35 H-MOD
Aplicații de verificat: Saunier Duval Isomax F35 H-MOD — compatibilitate menționată; în așteptare de contrast cu revizia concretă. Consultație 24/10/2026 · 1 furnizor; în așteptare de confirmare: Isofast F 35 E H-MOD; Isomax F 35 H-MOD. Furnizorul le leagă pe aceste modele de „Placa Electronică Saunier Duval (0020023308)0020048284”. Nu atestă de la sine compatibilitatea variantei inventariate; contrastare OEM, revizie și piață cu descompunerea.

Înainte de a cumpăra

Saunier Duval Isomax C 30
Saunier Duval Isotwin V 25
Saunier Duval Isomax F 35 H
Saunier Duval Isotwin C 25 EU:
Saunier Duval Thema Classic C 25 E și C 30 E:
Pentru confirmare: Saunier Duval Combitek C 25 și C 30:
Saunier Duval Opalia C 25 E și C 30 E:
Saunier Duval Isomax 28 —
Nu este compatibil sau exclus din fabricatie: Saunier Duval Isomax Condens F 35 E (înainte de 2010) — Lista sa de piese de schimb oferă o altă placă principală: S10400
Nu este compatibil sau exclus din origine: Saunier Duval Isomax Condens F 35 (2010-2015) — Desfacerea sa oferă o altă piesă: placa electronică 0020105965
Nu confundați: S10400 — Placa principală a Isomax Condens F 35 E (înainte de 2010) — Este de la o altă centrală termică: nu este 0020048284
Nu confundați: 0020105965 — Cutie electronică pentru Isomax Condens F 35 (2010-2015) — Este o cutie electronică pentru o altă centrala termica, nu această placă.
Fără confirmare: PM-02, V-Group și celelalte marcate; le une la 0020048284 eticheta piesei.
uniți 0020048284 cu placa principală Saunier Duval; nicio referință PM-02 sau V-Group. Isomax F35 H-MOD: confirmată și listată; oferă doar Isotwin și nu o menționează (discrepanță notată). Fără descompunere oficială.
Aplicații înregistrate în așteptare de confirmare după model, variantă sau programare: Saunier Duval Isomax F35 H-MOD.

Întrebări frecvente

Întrebări frecvente: Saunier Duval

Cum pot identifica placa V-Group PM-02 cu codul 0020048284?

Caută codul 0020048284 pe placa: este codul Baxi Roca pentru această placă principală. Unitatea noastră are marcate de asemenea PM-02, 7364 0008 A, 0188.04.24 și TL-AE, TM-AE, IO-AE.

Este produs este compatibil cu centrala termica Saunier Duval Isomax F35 H-MOD?

Verifică starea fiecărui model în secțiunile de compatibilitate; variantele în așteptare nu sunt validate. Aplicație înregistrată: această placă pentru Isomax F35 H-MOD. În plus, listează 0020048284 pentru această centrală termică și o oferă pentru „Isomax F35E H-MOD”. O listează doar pentru Isotwin și nu menționează Isomax F35 H-MOD: discrepanță notată; o menține înregistrată.

Este este compatibil și cu Isotwin C 25 E, C 30 E sau C 30?

Verifică starea fiecărui model în secțiunile de compatibilitate; variantele în așteptare nu sunt validate. s, da. C 25 E și C 30 E:. C 30: . V 25: este listat; de sin identificată de asemenea este menționată, dar nu contează ca origine. Nu este verificată. le limitează la 2007-2015 (C 30, după 1993). Fără confirmare: compară codul sau trimite-ne de la Contact o fotografie a etichetei.

Se potrivește și într-o Thema Classic, Combitek, Opalia sau Isomax C 30?

Există indicii, dar fără. Aplicație înregistrată pentru Thema Classic C 25 E și C 30 E, Combitek C 25 și C 30 și Opalia C 25 E și C 30 E (o singură). Isomax C 30 apare în. Verifică codul plăcii tale sau trimite-ne eticheta de la Contact.

Este este aceeași placă care se află pe Isomax Condens F 35?

Conform listelor respective, nu. În lista de piese de schimb, Isomax Condens F 35 E (înainte de 2010) are placa principală S10400, iar Condens F 35 (2010-2015) apare doar cu cutia electronică 0020105965. Niciuna dintre cele două liste nu arată 0020048284.

Ce înseamnă PM-02, 7364 0008 A și celelalte marcate? Există o altă referință echivalentă?

Referința 0020048284 este de la Baxi Roca; PM-02 este denumirea V-Group marcată pe placă. 7364 0008 A, 0188.04.24 și TL-AE, TM-AE, IO-AE sunt de asemenea marcate, dar fără confirmare suplimentară nu le explică. Doar oferă echivalența „0020048284=0020023308”: nu este suficient pentru a o considera validă.

Pot schimba placa eu însumi?

Este mai bine să o monteze un tehnician calificat: eticheta marchează bornele 230 Main și 230 Rel, placa permite aprinderea centralei termice.

Cum se identifică această placă electronică?

Compară serigrafia, distribuția conectorilor și varianta exactă a circuitului cu fotografiile.
