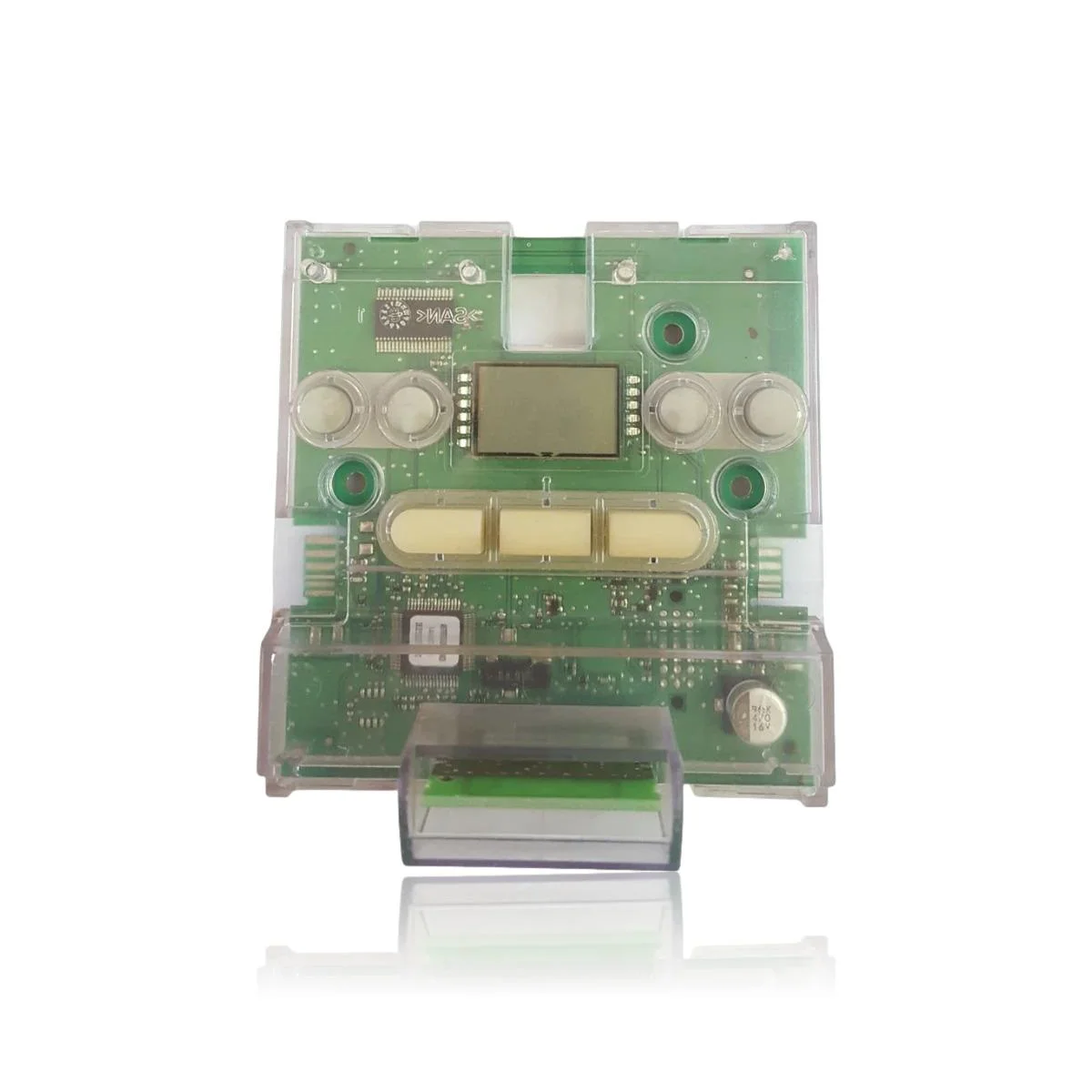

Scheda display Hermann Saunier Duval Isofast Condens F 35 E Ref. S1072300
Quando apri il rubinetto o accendi il riscaldamento, la Scheda Elettronica Hermann Saunier Duval Isofast Condens F 35 E si occupa di controllare l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se questo componente presenta un guasto, noterai che la caldaia non si avvia, si blocca o si comporta in modo erratico, potendo mostrare errori come F12, F18 o F13. È compatibile con vari modelli, tra cui l'Isofast Condens F 30 E e F 35 E, così come altri della gamma Isofast e Isomax. Deve essere sostituita quando presenta problemi di funzionamento o errori nel sistema.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento S1072300
Scheda elettronica con riferimento S1072300. Sette compatibilità verificate: F 30 E e F 35 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval F 30 E | Isofast Condens | Contrastata |
| Hermann Saunier Duval F 35 E | Isofast Condens | Contrastata |
| Hermann Saunier Duval F 30 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval F 35 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval F 35 EA | Isofast | Contrastata |
| Hermann Saunier Duval F 35 E | Isomax | Contrastata |
| Hermann Saunier Duval Condens F 35 E | Isomax | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S1072300 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S1072300. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica S1072300
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Il display non si accende in nessun momento, nemmeno quando si fornisce corrente alla caldaia.
Causa: La scheda del display non riceve alimentazione o il suo chip principale ha smesso di avviarsi.
Controlla che la caldaia abbia corrente e che gli altri indicatori, se presenti, si accendano, per escludere un'interruzione generale prima di sostituire la scheda.
- 02
Lo schermo appare bianco o molto debole, come se mancasse di contrasto.
Causa: Il controllore video della scheda non sta generando correttamente l'immagine del display.
Guarda la schermata da angolazioni diverse con una torcia; se si intravedono numeri molto deboli, il guasto potrebbe essere solo di retroilluminazione e non dell'intera scheda.
- 03
La schermata presenta un malfunzionamento intermittente: a volte si vede bene e altre volte si blocca o scompare l'immagine.
Causa: Un guasto nel chip principale, il cui marchio appare danneggiato, provoca interruzioni irregolari nel processamento dell'immagine.
Registra se il guasto peggiora con la caldaia calda; i guasti che si presentano solo a caldo di solito indicano un componente della scheda stessa.
- 04
Non c'è modo di sapere a colpo d'occhio se la scheda che hai è esattamente uguale a quella di ricambio, anche se il formato della scatola coincide.
Causa: Queste placche di schermo condividono il telaio tra diversi modelli della gamma Isofast, Isomax e Isosplit, quindi l'aspetto esterno non è sufficiente per confermare la compatibilità.
Prima di montarla, confronta la posizione e il numero di connettori del cavo piatto con la scheda guasta, non solo la dimensione della scatola.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F12 | Senza segnale dall'interfaccia utente | Sì — punta a questo modulo di display/interface o al suo cavo di connessione con la scheda principale. |
| F18 | Guasto dell'interfaccia utente | Sì — corrisponde a questo modulo di display/comando. |
| F13 | Guasto della scheda elettronica principale | No — quel codice è della scheda PRINCIPALE (un altro pezzo), non di questo display. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Saunier Duval S1072300
- Riferimento di catalogo
- S1072300
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- tensione
- 16 V
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval F 35 E H-MOD (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Dudas frecuentes sobre la scheda elettronica S1072300
Per quali modelli è compatibile la Scheda Display Hermann Saunier Duval Isofast Condens F 35 E Rif. S1072300?
Quali codici di errore sono documentati per questa scheda display?
La Placa Pantalla Hermann Saunier Duval Isofast Condens F 35 E Riferimento S1072300 è adatta per la mia caldaia?
Qual è il riferimento di questa scheda display?
Cosa devo fare se la mia caldaia presenta un codice di errore F12?
