Scheda Elettronica Lacroix SY-MSI-7.0 Per Hermann Saunier Duval Isofast F 35 E H-MOD

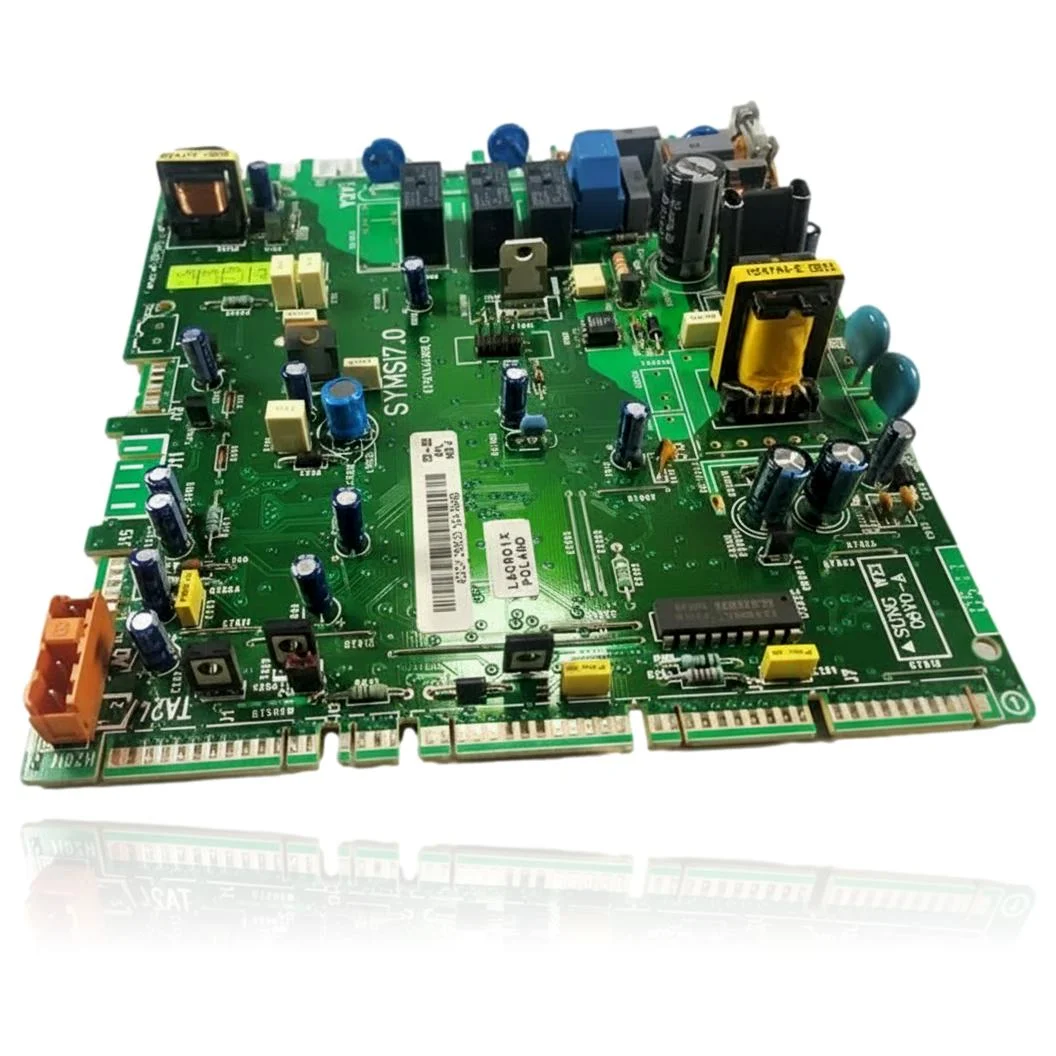

Placa elettronica di controllo prodotta da Lacroix in Polonia, modello SY-MSI-7.0, confermata dalla serigrafia e dall'etichetta del produttore. È la scheda principale che governa il funzionamento della caldaia. Compatibile con vari modelli della gamma Hermann Saunier Duval Isofast, Isotwin, Themaclassic e Themafast. La sostituzione richiede prima di confermare il guasto del componente mediante diagnosi tecnica, anche quando la scheda di controllo non funziona e la caldaia smette di rispondere.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- S1020000
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il riferimento S1020000
Scheda elettronica con riferimento S1020000. Due compatibilità verificate: Isofast F30 E H-MOD e Isofast F35 E H-MOD.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Isofast F30 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval Isofast F35 E H-MOD | Isofast | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S1020000 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S1020000. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica S1020000
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende né parte, come se non ricevesse l'ordine di accensione.
Causa: La scheda madre controlla tutto il processo di avviamento; se non funziona, nessun altro componente riceve l'ordine di mettersi in moto.
Controlla che arrivi corrente alla caldaia e che il fusibile di ingresso non sia bruciato: un guasto di alimentazione imita una scheda morta.
- 02
Il telecomando o il display non risponde e non sembra comunicare con la caldaia.
Causa: La scheda base centralizza la comunicazione con il comando; se il suo circuito di comunicazione fallisce, il comando rimane muto anche se è in buone condizioni.
Prova con un altro telecomando, se puoi, o controlla il cablaggio del bus tra il telecomando e la caldaia prima di considerare la scheda guasta.
- 03
Appare un codice di errore della scheda senza una causa chiara, senza guasto di gas, acqua né pressione.
Causa: Quando il codice indica l'elettronica di controllo e sono state escluse le cause meccaniche, il guasto di solito si trova nella scheda madre.
Annota il codice esatto e resetta la caldaia una volta: se l'errore riappare immediatamente senza motivo meccanico, indica la scheda.
- 04
La caldaia smette di rispondere all'improvviso, senza sintomi graduali precedenti.
Causa: Un guasto in un componente della scheda madre, come lo stadio di alimentazione, può renderla inerte da un momento all'altro.
Prima di sostituire la scheda, verifica che non sia scattato il differenziale o il magnetotermico dell'impianto elettrico dell'abitazione.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 13 | Guasto scheda elettronica principale | Questo sintomo potrebbe essere correlato al componente, ma non conferma che sia guasto. Un tecnico deve controllare l'apparecchiatura e la sua revisione secondo il manuale prima di decidere un intervento di riparazione o sostituzione. |
| 12 | Senza segnale interfaccia utente | Perdita di comunicazione tra l'interfaccia utente e la scheda principale; un guasto nella PCB può impedire l'invio/ricezione dei dati. Verificare il cablaggio tra interfaccia e scheda e, se c'è continuità e tensioni corrette, sospettare la PCB. |
| 20 | Difetto di comunicazione | Incompatibilità/difetto di comunicazione tra interfaccia e scheda principale (ad esempio codice prodotto/firmware errato o scheda elettronica difettosa). Verificare la codifica del prodotto e la compatibilità dell'interfaccia; se persiste, controllare/sostituire la scheda elettronica. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann Saunier Duval S1020000
- Riferimento di catalogo
- S1020000
- SKU interno Uniclima
- CECIF35MOD
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Modello / piattaforma di controllo
- SY-MSI-7.0
- Produttore della scheda
- Lacroix (Polonia)
- Marcatura di infiammabilità del PCB
- SUNG WEI 06V0-A
Domande frequenti: scheda elettronica S1020000
La scheda elettronica Lacroix SY-MSI-7.0 per la Hermann Saunier Duval Isofast F 35 E H-MOD è originale della Hermann Saunier Duval?
Questa scheda Lacroix SY-MSI-7.0 è compatibile anche con la Hermann Saunier Duval Isofast F 30 E H-MOD?
Quale guasto della Hermann Saunier Duval Isofast F 35 E H-MOD risolve questa scheda?
Quanti modelli sono compatibili con la scheda Lacroix SY-MSI-7.0?
Quali codici di errore sono documentati per la scheda Lacroix SY-MSI-7.0?
Dove posso trovare il riferimento di questa scheda?
