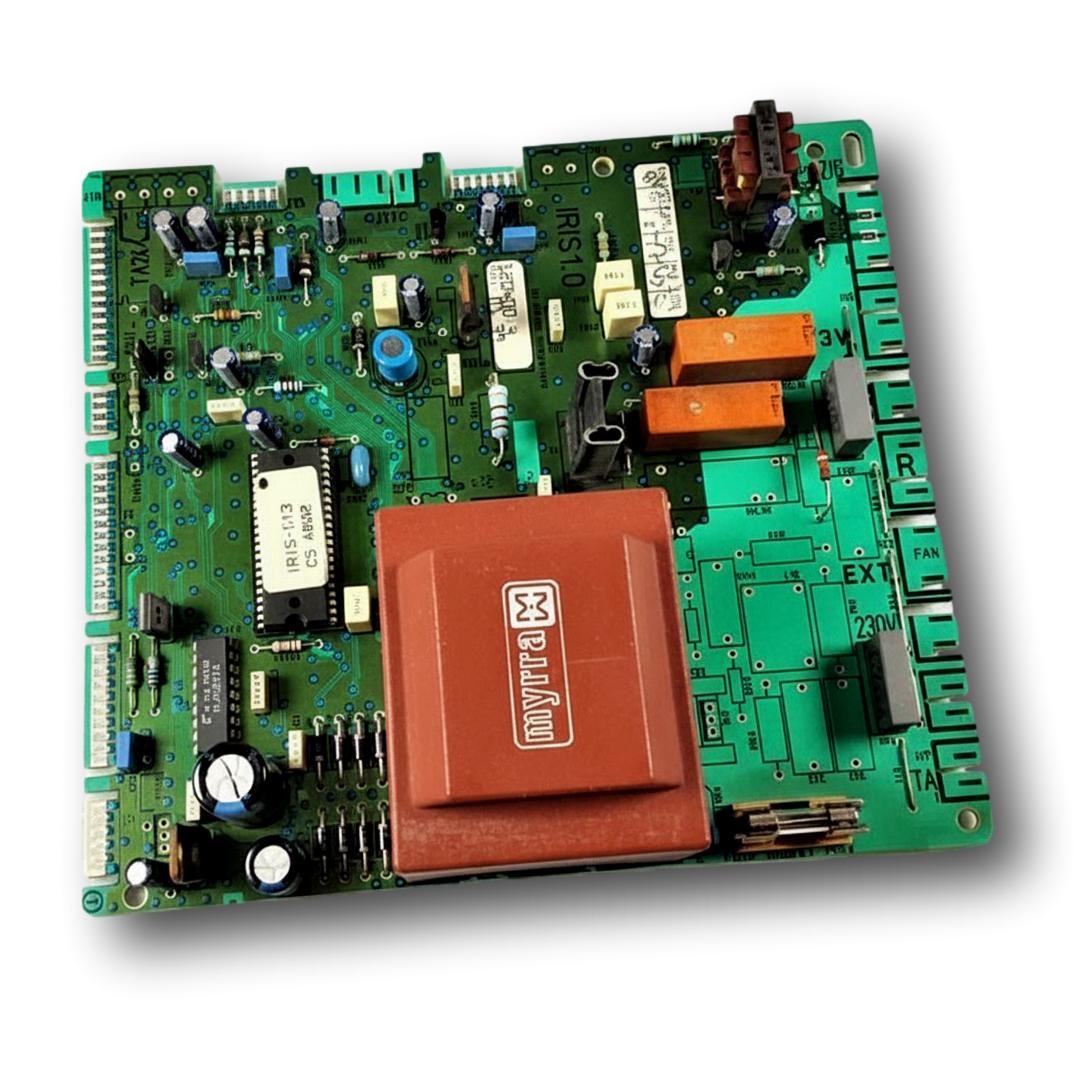

Scheda elettronica principale Hermann Saunier Duval Thematek C 24 EO BT Ref. S10470
Placa electrónica para calderas Saunier Duval de las series Isofast, Isotwin, Themaclassic, Themafast y Thematek, en variantes C24E y C24EO BT. La pieza no se ha podido identificar con precisión: la serigrafía se lee con un carácter de duda (SYMS17.0 o SYMSI7.0) y el código de la etiqueta adhesiva no es legible en la foto disponible. No consta el fabricante del componente.
Ricambi correlati con Hermann Saunier Duval ThemaClassic
Caldaie Hermann Saunier Duval compatibili con il riferimento S10470
Scheda elettronica con riferimento S10470. 33 compatibilità confermate con due fonti indipendenti: F 25 E e F 24 E. Verifica il riferimento serigrafato sul tuo pezzo prima di acquistare.
Compatibilità confermata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval F 25 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval F 24 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval C 25 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval C AS 24 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval C AS 25 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval F AS 24 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval F AS 25 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval F AS 30 E | ThemaClassic | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval C 25 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval C 28 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval C 30 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval F 24 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval F 25 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval F 25 E H-MOD | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval F 30 E | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval F 30 E H-MOD | Themafast | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 E | Thematek | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 EO BT | Thematek | Confermata · 2 fonti |
| Hermann Saunier Duval F 24 E | Thematek | Confermata · 2 fonti |
| Hermann Saunier Duval S C 24 E | Thematek | Confermata · 2 fonti |
| Hermann Saunier Duval S F 24 E | Thematek | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 EA | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval C 28 EA | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 E ad04 | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval C 24 E de04 | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval F 24 E | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval F 24 EA | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval F 28 EA | Isotwin | Confermata · 2 fonti |
| Hermann Saunier Duval F 30 E H-MOD | Isofast | Confermata · 2 fonti |
| Hermann Saunier Duval F 35 E H-MOD | Isofast | Confermata · 2 fonti |
| Hermann Saunier Duval F 25 E STL | Thema | Confermata · 2 fonti |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. S10470 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento serigrafato sul corpo della scheda elettronica che hai montato: deve indicare S10470.
- Controlla il tuo modello di caldaia sulla targhetta delle caratteristiche e cercalo nell'elenco dei compatibili di questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima di montare.
- Se hai dubbi, inviaci una foto della serigrafia su WhatsApp e te lo confermiamo prima dell'acquisto.
Sintomi e guasti che risolve la scheda elettronica S10470
La scheda elettronica gestisce l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
La caldera está completamente apagada: no hay pantalla, ni testigos, ni sonido de arranque.
Causa: Si la placa pierde la alimentación de entrada, ningún otro componente recibe corriente.
Confirma que la caldera recibe tensión de red y que el interruptor general está en posición correcta antes de sospechar de la placa.
Salen distintos codici di errore senza que se repita siempre el mismo.
Causa: Cuando el microprocesador o una entrada de la placa falla de forma intermitente, los avisos varían de un intento a otro.
Lleva un registro de los códigos que van saliendo; si cambian sin relación con lo que hace la caldera, es más placa que sensor.
El termostato o el Invio de la installazione no consigue que la caldaia reaccione.
Causa: Toda orden del mando pasa por la placa antes de llegar al quemador o la bomba; si el driver de comunicación falla, la orden se pierde.
Comprueba que el mando funciona con pilas nuevas y que el cable de bus está bien conectado antes de cambiar la placa.
La pompa de circulación non si avvia aunque la caldaia pide calor.
Causa: La placa da la orden de marcha a la bomba mediante uno de sus relés de salida; si ese relé falla, la bomba se queda parada.
Comprueba con un multímetro si la bomba recibe corriente cuando la caldera debería encenderla; si no recibe nada, la orden no sale de la placa.
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda elettronica Hermann Saunier Duval S10470
- Riferimento OEM
- S10470
- Marca
- Hermann Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
- La serigrafía se lee con una duda de un carácter (SYMS17.0 o SYMSI7.0); no se ha podido confirmar cuál es la correcta.
- El código de la etiqueta adhesiva no es legible al tamaño disponible en la foto.
- La relación entre las referencias S1047000 y 1008200 que aparecen en el título del catálogo solo está respaldada por una fuente externa, no por dos independientes; no se incluye como dato confirmado.
- Non è indicato il produttore reale del componente.
