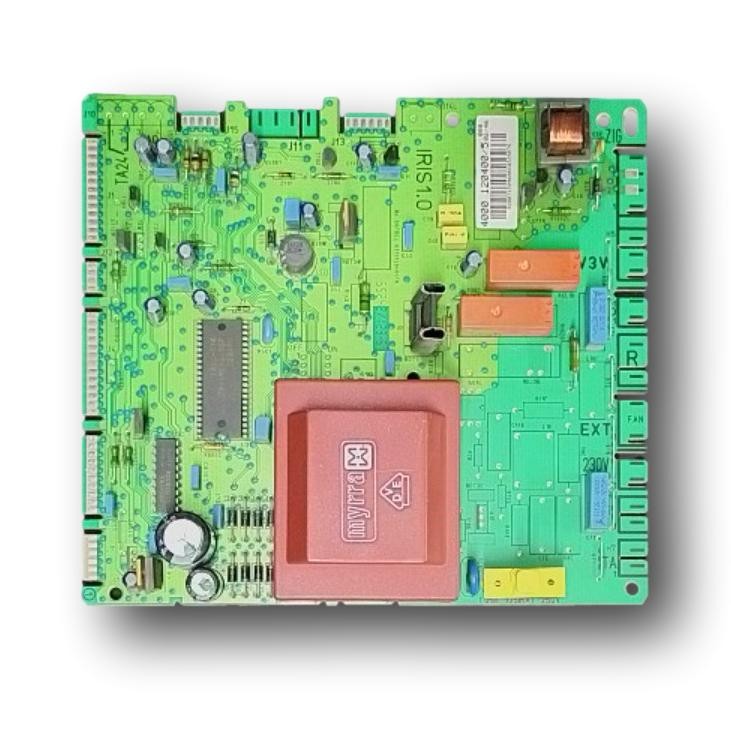

Scheda elettronica multifunzione Hermann Saunier Duval ThemaClassic C24E Ref. S10470
Scheda elettronica multifunzione Hermann Saunier Duval ThemaClassic C24E Riferimento S10470, è un componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando presenta guasti, la caldaia può non avviarsi, bloccarsi o mostrare un funzionamento erratico, potendo apparire codici di errore come F13, F11, F12 o F18. Questa scheda è compatibile con caldaie delle gamme ThemaClassic, Themafast, Thematek, Isotwin, Isofast e Thema, inclusi modelli come C 24 E, F 25 E e F 30 E H-MOD, tra gli altri. Un tecnico deve confermare mediante diagnosi se è necessario sostituirla quando si rilevano questi sintomi di malfunzionamento.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- S10470
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il riferimento S10470
Scheda elettronica con riferimento S10470. 33 compatibilità verificate: F 25 E e F 24 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval F 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F 24 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C 24 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C AS 24 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C AS 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F AS 24 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F AS 25 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval F AS 30 E | ThemaClassic | Contrastata |
| Hermann Saunier Duval C 24 E | Themafast | Contrastata |
| Hermann Saunier Duval C 25 E | Themafast | Contrastata |
| Hermann Saunier Duval C 28 E | Themafast | Contrastata |
| Hermann Saunier Duval C 30 E | Themafast | Contrastata |
| Hermann Saunier Duval F 24 E | Themafast | Contrastata |
| Hermann Saunier Duval F 25 E | Themafast | Contrastata |
| Hermann Saunier Duval F 25 E H-MOD | Themafast | Contrastata |
| Hermann Saunier Duval F 30 E | Themafast | Contrastata |
| Hermann Saunier Duval F 30 E H-MOD | Themafast | Contrastata |
| Hermann Saunier Duval C 24 E | Thematek | Contrastata |
| Hermann Saunier Duval C 24 EO BT | Thematek | Contrastata |
| Hermann Saunier Duval F 24 E | Thematek | Contrastata |
| Hermann Saunier Duval S C 24 E | Thematek | Contrastata |
| Hermann Saunier Duval S F 24 E | Thematek | Contrastata |
| Hermann Saunier Duval C 24 EA | Isotwin | Contrastata |
| Hermann Saunier Duval C 28 EA | Isotwin | Contrastata |
| Hermann Saunier Duval C 24 E ad04 | Isotwin | Contrastata |
| Hermann Saunier Duval C 24 E de04 | Isotwin | Contrastata |
| Hermann Saunier Duval F 24 E | Isotwin | Contrastata |
| Hermann Saunier Duval F 24 EA | Isotwin | Contrastata |
| Hermann Saunier Duval F 28 EA | Isotwin | Contrastata |
| Hermann Saunier Duval F 30 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval F 35 E H-MOD | Isofast | Contrastata |
| Hermann Saunier Duval F 25 E STL | Thema | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. S10470 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S10470. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica S10470
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non mostra nulla sul display.
Causa: La scheda non invia corrente al resto dell'installazione, il che indica un guasto interno grave.
Controlla che la caldaia riceva alimentazione a 230V e che il fusibile generale dell'abitazione sia in buone condizioni.
- 02
Il display mostra un codice di errore che persiste dopo il ripristino.
Causa: Il controllo interno blocca la caldaia quando rileva un problema che non viene risolto automaticamente.
Annota il codice esatto e consulta il manuale del tuo modello per verificare che si riferisca alla scheda e non a un altro pezzo.
- 03
La caldaia si accende ma non risponde al termostato né al pannello di controllo.
Causa: La scheda ha smesso di ricevere e elaborare gli ordini di temperatura.
Controlla che il cablaggio del termostato sia correttamente collegato alla morsettiera prima di sostituire la scheda.
- 04
La caldaia si spegne in modo casuale, senza un chiaro schema né errore visibile.
Causa: Questo è solitamente causato da un guasto puntuale in un componente della scheda che provoca interruzioni nel funzionamento.
Controlla i connettori della scheda per assicurarti che non siano allentati o ossidati prima di considerarla guasta.
Codici di errore Hermann Saunier Duval che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F13 | Guasto della scheda elettronica principale (scheda/PCB) | Sì — è il codice diretto della scheda. Controlla 230 V, fusibile, connettori e messa a terra; se persiste, sostituire la scheda. |
| F11 | Non arriva segnale al circuito primario. | Possibile — innanzitutto escludere cablaggio e connettori verso la scheda; se sono a posto, di solito è la scheda. |
| F12 | Senza segnale dall'interfaccia utente | Normalmente no — suele ser il display o il suo cavo, non questa scheda principale. |
| F18 | Guasto dell'interfaccia utente | Normalmente no — corrisponde al pannello/display, non a questa scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann Saunier Duval S10470
- Riferimento di catalogo
- S10470
- SKU interno Uniclima
- RP SDT-C24E
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Sigla serigrafata nella fotografia
- SYMSI7.0
- Il titolo attuale del prodotto combina due riferimenti (S1047000 e 1008200); è stata localizzata solo una fonte esterna che collega entrambi, al di sotto del minimo di due fonti indipendenti richiesto, quindi tale relazione non è considerata confermata.
Domande frequenti sulla scheda elettronica S10470
Questa scheda è compatibile anche con una Thema F25E STL?
