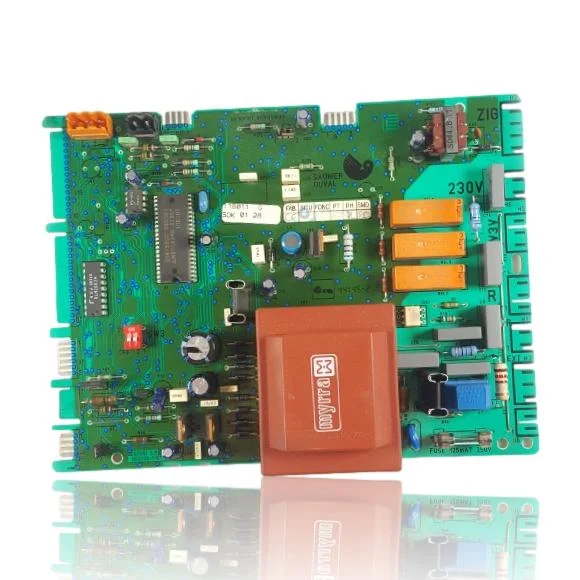

Scheda Elettronica Hermann Saunier Duval Isofast F 28 E1
Quando apri il rubinetto o accendi il riscaldamento, la Scheda Elettronica Hermann Saunier Duval Isofast F 28 E1 (riferimento S1047000) si occupa di controllare l'accensione, la modulazione del bruciatore e la pompa della caldaia. Se si guasta, puoi notare che la caldaia non si avvia, si blocca o presenta un comportamento erratico, mostrando codici di errore come 13 o 20. Questa scheda è compatibile con vari modelli delle gamme Isofast e Isomax, inclusi il F 28 E1 e C 28 E1, tra gli altri. Si consiglia di sostituirla quando si presentano i sintomi menzionati o si indica un guasto nella comunicazione.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il riferimento S1019000
Scheda elettronica con riferimento S1019000. 11 compatibilità verificate: C 28 E1 e C 28 E1 NOX.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval C 28 E1 | Isofast | Contrastata |
| Hermann Saunier Duval C 28 E1 NOx | Isofast | Contrastata |
| Hermann Saunier Duval C 35 E1 | Isofast | Contrastata |
| Hermann Saunier Duval F 28 E1 | Isofast | Contrastata |
| Hermann Saunier Duval F 35 E1 | Isofast | Contrastata |
| Hermann Saunier Duval C 28 E2 | Isomax | Contrastata |
| Hermann Saunier Duval C 28 E204 | Isomax | Contrastata |
| Hermann Saunier Duval C 28 E205 | Isomax | Contrastata |
| Hermann Saunier Duval F 28 E2 | Isomax | Contrastata |
| Hermann Saunier Duval F 28 E204 | Isomax | Contrastata |
| Hermann Saunier Duval F 28 E205 | Isomax | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S1019000 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S1019000. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica S1019000
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non si vede alcun led attivo sulla scheda.
Causa: La scheda non riceve corrente, spesso a causa di un fusibile interno bruciato.
Misura la continuità del fusibile da 125 mA della scheda; se è bruciato, è molto probabile che sia il problema.
- 02
Il display o il comando non si accendono anche se la caldaia ha corrente all'ingresso generale.
Causa: La scheda non distribuisce la corrente verso il resto del circuito di controllo.
Misura l'uscita del trasformatore della scheda prima di decidere di cambiarla.
- 03
La caldaia si accende normalmente ma perde l'ora o la programmazione.
Causa: La scheda non mantiene in modo stabile la memoria di configurazione.
Riprogramma e osserva se si perde di nuovo in poche ore prima di cambiare la scheda.
- 04
Salta un guasto diverso ogni pochi giorni, senza un chiaro schema.
Causa: Un guasto intermittente nella scheda provoca errori variabili in ogni ciclo di accensione.
Tieni un registro dei codici che appaiono, ti aiuterà a differenziare un guasto della scheda da uno della sonda o del pressostato che si ripete.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| 13 | Guasto scheda elettronica principale. | La scheda principale (S1019000) non supera l'autodiagnosi interna; di solito dipende da un guasto di elettronica/EEPROM o dal fatto che la scheda non genera le sue tensioni interne. Verificare 230 V in ingresso, fusibile e tensioni di bassa (5/15/24 V) nella PCB; se sono corrette e il cablaggio è OK, sostituire la scheda. |
| 20 | Difetto di comunicazione tra l'interfaccia utente e la scheda principale. | Guasto del canale di comunicazione/ebus nella scheda principale, incompatibilità tra interfaccia e PCB o connessione/cavo difettoso. Controllare l'alimentazione dell'interfaccia dalla scheda, connettori/cavo e provare con un'interfaccia nota; se persiste, la causa è la PCB. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann Saunier Duval S1019000
- Riferimento di catalogo
- S1019000
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Fusibile
- 125 mA T, 250V
- Trasformatore
- Myrra (rosso, logo leggibile sulla scheda)
Domande frequenti: scheda elettronica S1019000
Quale fusibile porta la scheda dell'Isofast F 28 E1?
Questa scheda è compatibile con una Isofast C 35 E1 oltre che con la F 28 E1?
Quale trasformatore monta la scheda della Isofast F 28 E1?
