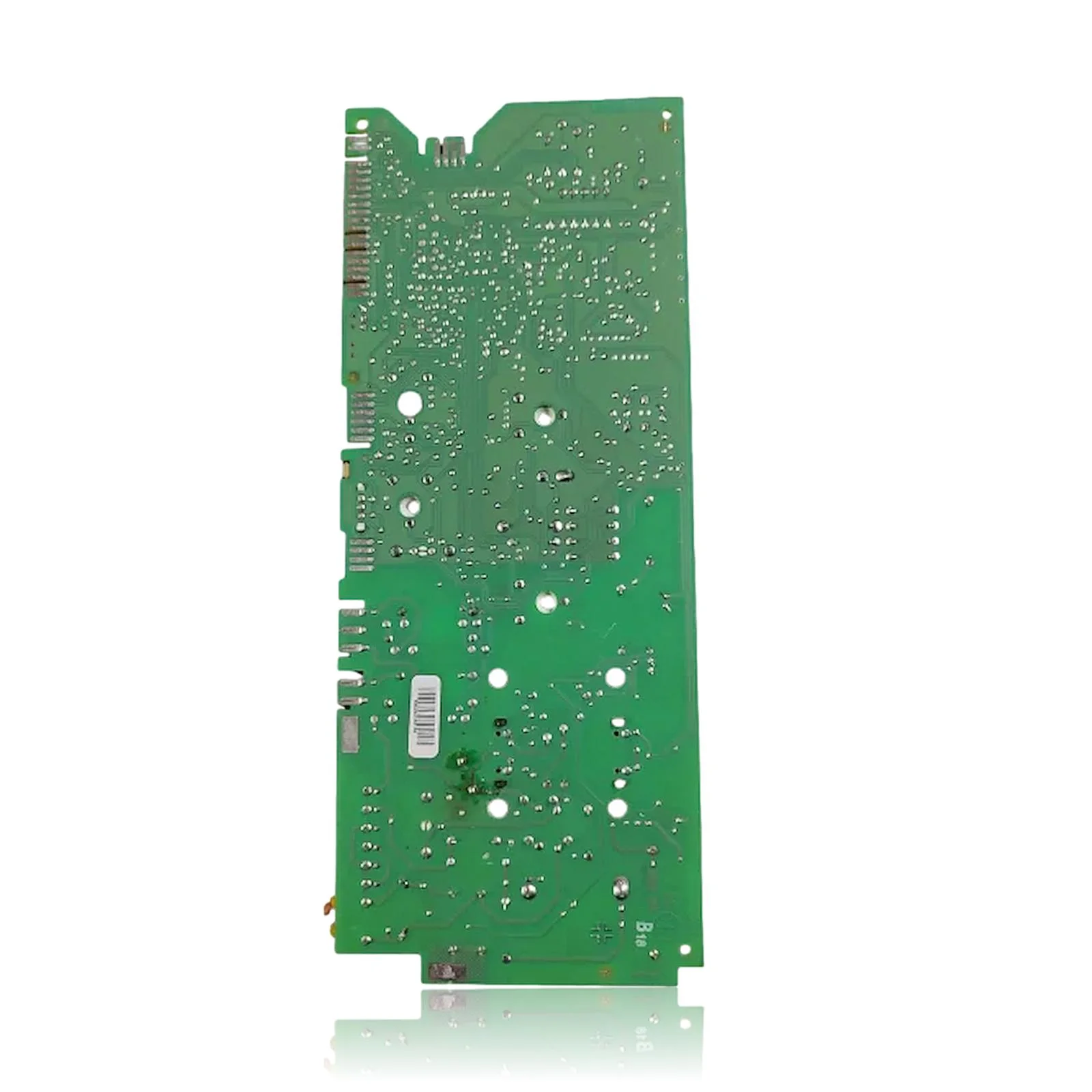

Scheda Elettronica Di Controllo Bosch Per Junkers Eurosmart ZWA 24-1 AM - Riferimento 8748300488
La scheda elettronica di controllo Bosch per Junkers Eurosmart ZWA 24-1 AM - Rif. 8748300488 regola l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, è possibile che la caldaia non si avvii, si blocchi o funzioni in modo erratico. L'utente noterà sintomi come il lampeggiamento del tasto di reset a 1 Hz, che indica un blocco per guasto di accensione o surriscaldamento, o a 4 Hz, segnalando un problema nel sistema di evacuazione. Questa scheda è compatibile con modelli come ZWA 24-1 AM 23, ZWA 24-1 AM 31, tra gli altri della gamma Junkers Eurosmart ZWA 24. Un tecnico deve confermare tramite diagnosi se è necessario sostituire quando presenta guasti di funzionamento o blocchi ricorrenti.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8748300488
- Garanzia
- 1 anno
Caldaie Junkers compatibili con il codice 8748300488
Scheda elettronica con riferimento 8748300488. Quattro compatibilità verificate: ZWA 24-1 AM 23 e ZWA 24-1 AM 31.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24 | Contrastata |
| Junkers ZWA 24-1 AM 31 | Junkers Eurosmart ZWA 24 | Contrastata |
| Junkers ZWA 24-1 KM 23 | Junkers Eurosmart ZWA 24 | Contrastata |
| Junkers ZWA 24-1 KM 31 | Junkers Eurosmart ZWA 24 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8748300488 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8748300488. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 8748300488
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non c'è nessuna luce né indicazione sul pannello.
Causa: Se la scheda non distribuisce l'alimentazione, il resto degli elementi rimane senza corrente per avviarsi.
Controlla il fusibile della scheda e verifica che arrivi tensione stabile di rete prima di sostituirla.
- 02
Salta un codice di errore non appena si accende e la caldaia si blocca immediatamente.
Causa: La scheda effettua un'autoverifica all'avvio; se rileva una lettura fuori intervallo, blocca il ciclo prima di erogare gas.
Annota il codice esatto che viene visualizzato e confrontalo con la tabella degli errori prima di cambiare la scheda, potrebbe indicare un sensore specifico.
- 03
L'acqua calda esce a raffiche di temperatura, sale e scende senza motivo.
Causa: La scheda regola la modulazione della fiamma in base alla domanda di acqua; se la sua fase di controllo si degrada, perde precisione.
Scarta prima cal o sporcizia nello scambiatore e il flusso d'acqua prima di responsabilizzare la scheda.
- 04
La caldaia si riavvia da sola di tanto in tanto, come se mancasse corrente per un attimo.
Causa: Un guasto intermittente nell'alimentazione interna della scheda può provocare microinterruzioni che riavviano il sistema.
Controlla le connessioni di rete e di terra nella caldaia; un cattivo contatto provoca anche questo stesso sintomo.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| Il pulsante di riarmo lampeggia a 1 Hz (una volta al secondo) | Blocco per gruppo di errore di accensione/surriscaldamento/guasto interno. | La scheda elettronica di controllo (Eurotronic/PCB) può fallire nella gestione di accensione/fiamma o nell'alimentare sensori/attuatori, provocando questo blocco. Verificare 230 V in ST2, segnali/uscite in ST16 e, se periferiche e cablaggio sono corretti, sostituire la scheda. |
| Il tasto di riarmo lampeggia a 4 Hz (quattro volte al secondo) | Blocco per gruppo di evacuazione/sicurezza fumi o sensori associati. | Un difetto nella scheda di controllo può impedire la corretta gestione/lettura di ventilatore, pressostato, NTC o del connettore codificatore, attivando il 4 Hz. Verificare connettori ST16/ST1, alimentazione al ventilatore e continuità dei sensori; se tutto è ok e persiste, la scheda è la causa probabile. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 8748300488
- Riferimento di catalogo
- 8748300488
- SKU interno Uniclima
- PLBO072
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore del componente
- Bosch
- Riferimento serigrafato
- 8 748 300 4??
Domande frequenti: scheda elettronica 8748300488
È una scheda Bosch originale per la Junkers Eurosmart ZWA 24-1 AM 23?
Per quali modelli della gamma Eurosmart ZWA 24 è compatibile questa scheda Bosch?
Cosa devo fare se il codice della mia scheda Bosch non corrisponde esattamente a 8748300488 nella mia caldaia?
Quali codici di errore sono documentati per questa scheda?
Qual è il riferimento di questa scheda Bosch?
È compatibile questa scheda Bosch con altri modelli di caldaie Junkers?
