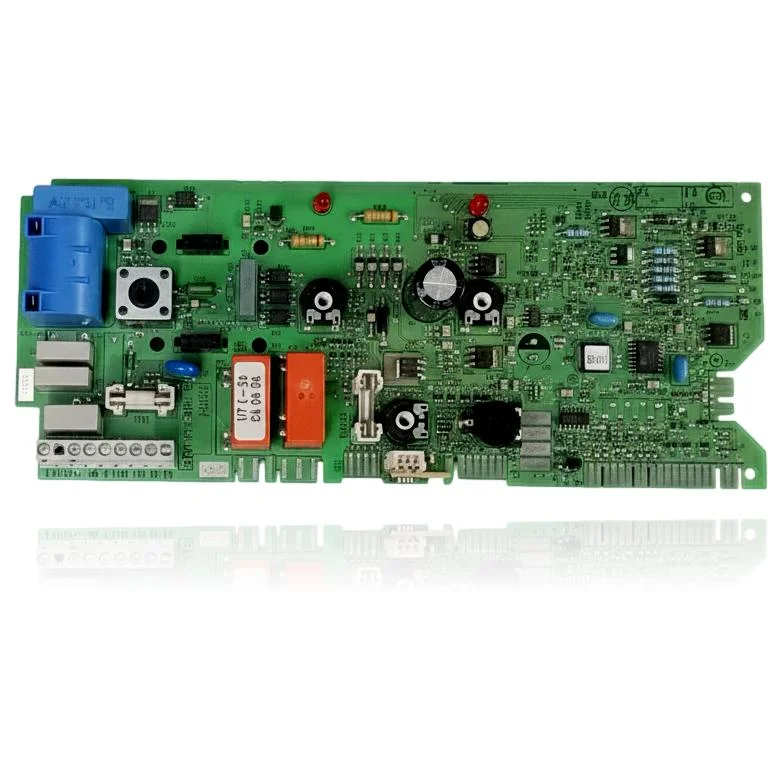

Scheda Elettronica Junkers Eurosmart ZWA24 (1AM/1KM) Rif. 8748300561
Se la tua caldaia non si avvia, si blocca o presenta un comportamento erratico, una diagnosi tecnica deve confermare se hai bisogno della Scheda Elettronica Junkers Eurosmart ZWA24 (1AM/1KM) Rif. 8748300561. Questa scheda controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, puoi notare che il tasto di reset lampeggia a 1 Hz, indicando un blocco per guasto di accensione o surriscaldamento. È compatibile con vari modelli della gamma Junkers Eurosmart, come ZWA 24-1 AM 23 e ZWA 24-1 KM 23, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla al rilevamento di questi sintomi per evitare problemi maggiori.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8748300561
- Garanzia
- 1 anno
Caldaie Junkers compatibili con il codice 8748300561
Scheda elettronica con riferimento 8748300561. Sei compatibilità verificate: ZWA 24-1 AM 23 e ZWA 24-1 KM 23.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZWA 24-1 AM 23 | Junkers Eurosmart ZWA 24-1 | Contrastata |
| Junkers ZWA 24-1 KM 23 | Junkers Eurosmart ZWA 24-1 | Contrastata |
| Junkers ZWA 24-1 AM 31 | Junkers Eurosmart ZWA 24-1 | Contrastata |
| Junkers ZWA 24-1 KM 31 | Junkers Eurosmart ZWA 24-1 | Contrastata |
| Junkers ZWA 24-1 A 23 | Junkers Eurosmart ZWA 24-1 | Contrastata |
| Junkers ZWA 28-1 AM 23 | Junkers Eurosmart ZWA 28-1 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8748300561 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8748300561. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 8748300561
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non dà alcun segnale di vita: né display, né scintilla di accensione, né ventilatore.
Causa: Un guasto totale nell'alimentazione o nel microcontrollore della scheda rende inoperativo tutto il sistema.
Controlla prima il fusibile generale dell'abitazione e l'interruttore termico della caldaia prima di dichiarare la scheda elettronica non funzionante.
- 02
Salta un codice di blocco diverso ogni volta che si tenta di ripristinare, senza apparente relazione tra di essi.
Causa: La scheda genera letture inconsistenti a causa di un guasto interno, non perché ogni componente segnalato sia realmente guasto.
Ripeti il riarmo due o tre volte e annota se il codice cambia ogni volta; se è così, annota di più sulla scheda che sui componenti che indica.
- 03
La caldaia si accende ma la fiamma appare instabile o oscilla senza che ci sia stata una variazione nella richiesta di calore.
Causa: La scheda non mantiene stabile il segnale di controllo che invia alla valvola gas modulante.
Controlla prima la pressione di ingresso del gas e la pulizia del bruciatore; escludi questi punti prima di controllare la scheda.
- 04
Il testimone di guasto lampeggia con un modello che non corrisponde a nessun codice del manuale.
Causa: Un guasto del microcontrollore della scheda genera lampeggiamenti che non corrispondono a nessun codice reale di guasto.
Conta i battiti di ciglia due volte di seguito per confermare che il modello è reale e non una lettura errata, prima di assumere un guasto della scheda.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| Il pulsante di riarmo lampeggia a 1 Hz (una volta al secondo) | Indicatore di guasto: blocco per mancata accensione/surriscaldamento/guasto interno. | Una scheda elettronica (PCB) difettosa può provocare questo stato se il controllo della fiamma, l'alimentazione o la gestione dei segnali falliscono; verificare seguendo la Prova D del manuale (tensioni su ST20/ST2, controllo del cablaggio/ionizzazione) e, se tutto ciò che è periferico è corretto, sostituire la PCB. |
| Il tasto di riarmo lampeggia a 4 Hz (quattro volte al secondo) | Blocco per sicurezza/evacuazione (pressostato/NTC/ventilatore/connettore codificatore). | Se la scheda elettronica non alimenta/legge correttamente il pressostato, la NTC o il connettore codificatore, l'apparecchio entra in 4 Hz; controllare secondo Test E (connettore codificatore, ingressi NTC/pressostato, continuità e 5 V) e, escluse le sonde/cablaggio, sostituire la PCB. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 8748300561
- Riferimento di catalogo
- 8748300561
- SKU interno Uniclima
- PLC-JUNK1X
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 15 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Riferimento del pezzo
- 8748300561
Domande frequenti: scheda elettronica 8748300561
Questa scheda è compatibile con una Junkers ZWA 24-1 KM31?
È compatibile anche con caldaie ZWA28 o solo con la ZWA24?
Come faccio a distinguere questa scheda da altre versioni della Eurosmart ZWA24?
