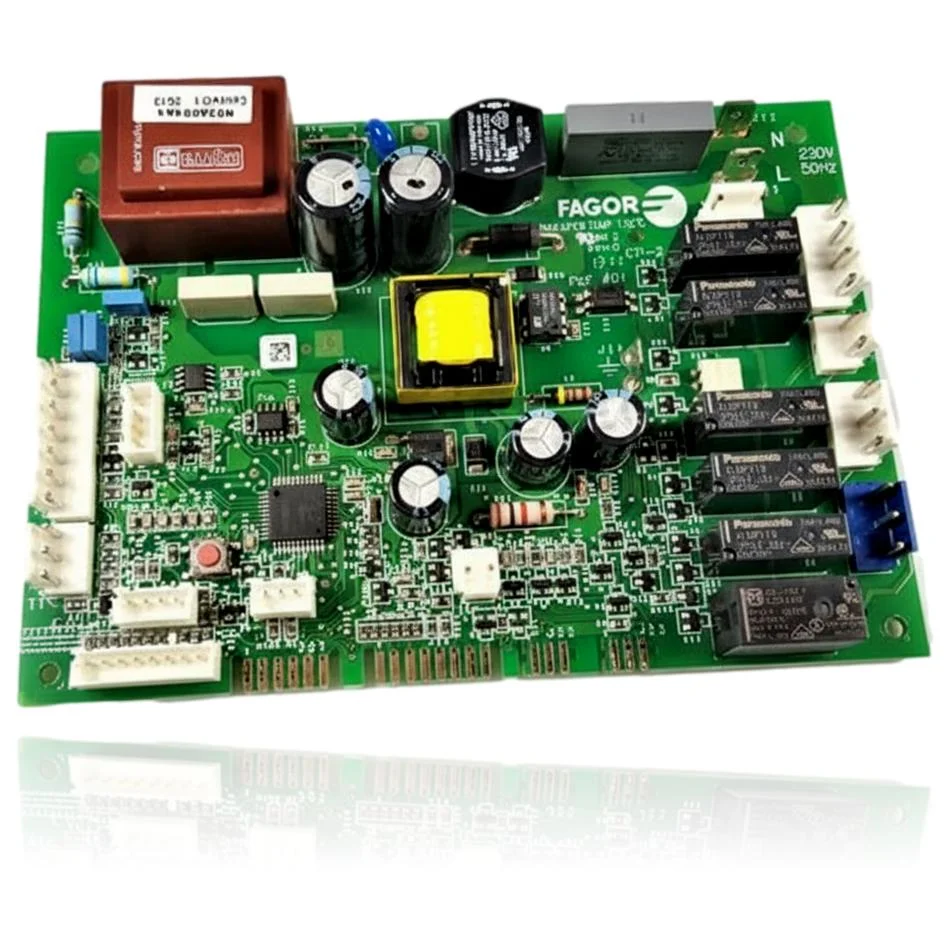

Scheda elettronica Fagor FEB 24 AR
La scheda elettronica Fagor FEB 24 AR è il componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se presenta guasti, noterai che la caldaia non si avvia, si blocca o agisce in modo erratico, potendo apparire il codice di errore F8, che indica un guasto di comunicazione tra il circuito principale e il circuito portamandi. Questa scheda è compatibile con modelli della gamma Ecomini, come il FEB 24 AR-1 N e FEB 24 AR-1 B, tra gli altri. Si raccomanda di sostituirla quando si rilevano questi sintomi per ripristinare il corretto funzionamento della caldaia.
IVA inclusa
Consultare tramite WhatsAppScheda tecnica: Caldaie Fagor compatibili con il codice N03G014M5
Scheda elettronica con riferimento N03G014M5. Sei compatibilità verificate: FEB 24 AR-1 N (912010024) 2009 e FEB 24 AR-1 B (912010025) 2009.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Fagor FEB 24 AR-1 N (912010024) 2009 | Fagor Ecomini | Contrastata |
| Fagor FEB 24 AR-1 B (912010025) 2009 | Fagor Ecomini | Contrastata |
| Fagor 1 FEB 24 AR-1 N (934010036) 2011 | Fagor Ecomini | Contrastata |
| Fagor 1 FEB 24 AR-1 B (934010038) 2011 | Fagor Ecomini | Contrastata |
| Fagor 1 FEB 24 AR N (934010035) 2012 | Fagor Ecomini | Contrastata |
| Fagor 1 FEB 24 AR B (934010037) 2012 | Fagor Ecomini | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento N03G014M5 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo N03G014M5. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica N03G014M5
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non c'è nessuna luce né suono quando si preme l'interruttore.
Causa: La scheda distribuisce l'alimentazione a tutto l'apparecchio; se non è attiva, nulla si avvia.
Guarda un'occhiata al fusibile della scheda a colpo d'occhio, senza liquidi né tester, prima di sostituirlo.
- 02
Si sente un clic quando si tenta di accendere, ma la pompa o il ventilatore non si avviano.
Causa: La scheda ha relè che forniscono corrente alla pompa e al ventilatore; se un relè non commuta, il componente non riceve l'ordine anche se si sente il clic.
Con la caldaia ferma, controlla che la pompa e il ventilatore girino liberamente muovendoli a mano.
- 03
Il trasformatore della scheda ronzia più del normale o si nota caldo al tatto?
Causa: Un trasformatore forzato a causa di un guasto interno della scheda può surriscaldarsi e fare rumore prima di smettere di funzionare.
Con la caldaia spenta, tocca la zona del trasformatore dopo un breve utilizzo per notare se è più calda del normale.
- 04
La caldaia funziona in modo intermittente: a volte si avvia bene e altre volte non risponde.
Causa: Un guasto parziale nell'elettronica di controllo genera comportamenti irregolari a seconda della temperatura o dell'uso.
Annota in quali momenti si verifica il guasto (a freddo, a caldo, dopo diverse ore) per orientare se si tratta della scheda o di un altro componente.
Codici di errore Fagor che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F8 | Errore di comunicazione tra il circuito principale e il circuito portacomandi. | La scheda portacomandi/display N03G014M5 può guastarsi o perdere collegamento con la scheda principale; verifica alimentazione e cavo a 5 vie tra pannello e scheda base e, se persiste, sostituisci il portacomandi. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Fagor N03G014M5
- Riferimento di catalogo
- N03G014M5
- Marca
- Fagor
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 3 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Alimentazione
- 230V 50Hz
- Relè - produttore
- Panasonic
- Trasformatore - codice
- N03A00A45
- Trasformatore - marcatura aggiuntiva
- C48VG01 2513
Domande frequenti: scheda elettronica N03G014M5
La scheda della Fagor FEB 24 AR porta il logo FAGOR serigrafato?
Quale marca di relè monta la scheda della FEB 24 AR?
Questa scheda è compatibile con una caldaia FEB 24 AR-1 N?
Quale codice ha il trasformatore di questa scheda Fagor?
