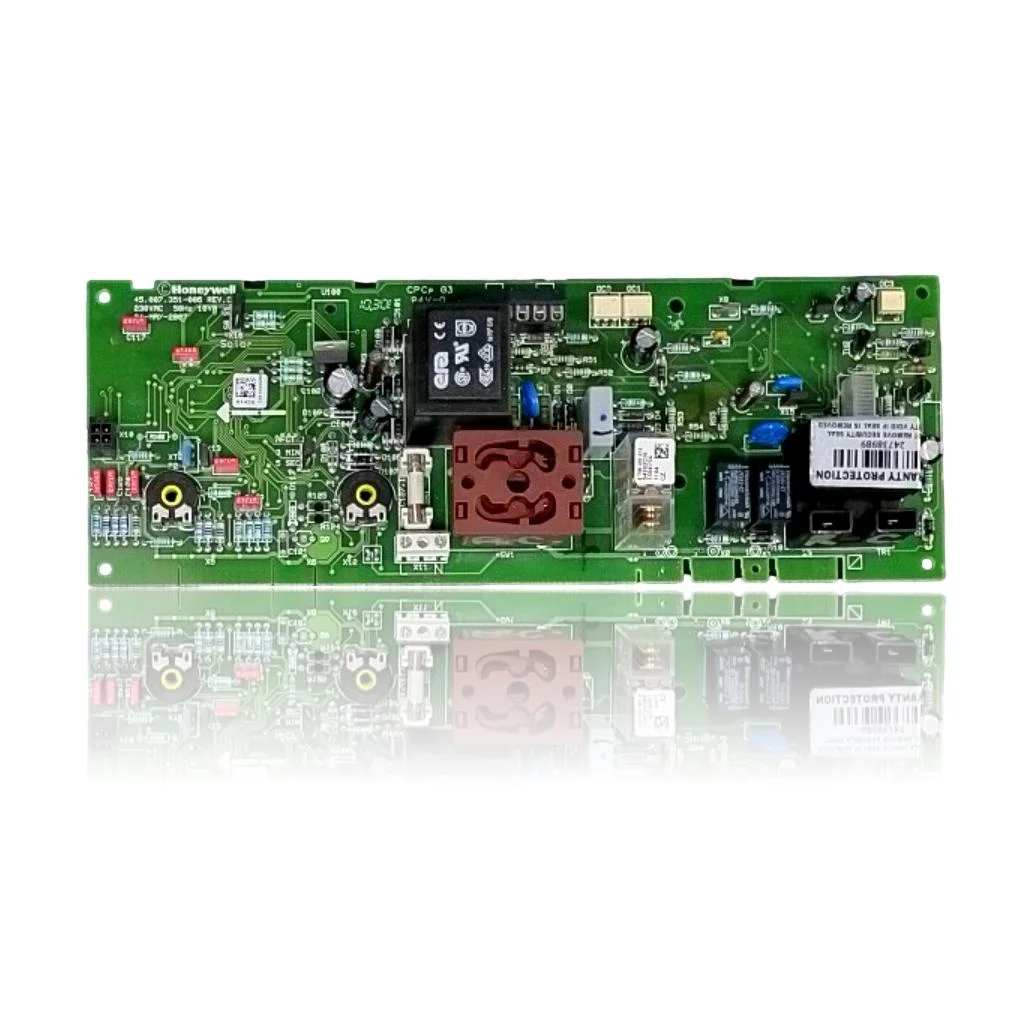

Scheda Elettronica Honeywell Per Caldaia ZW24/30-1AE23 — Riferimento 45.807.351-000 REV.C
La scheda elettronica di controllo Honeywell per la caldaia ZW24/30-1AE23 — REV.C gestisce l'accensione, la modulazione del bruciatore, la pompa e le sicurezze del sistema. Quando si guasta, è possibile che la caldaia non si avvii, si blocchi o presenti un funzionamento erratico. L'utente può notare sintomi come il tasto di reset che lampeggia a 0,5 Hz insieme al LED a 75 °C, il che indica che viene rilevato un segnale di ionizzazione ma il bruciatore non si accende. Questa scheda è compatibile con vari modelli delle gamme Junkers Euroline ZW, ZS e NW24, tra gli altri. Un tecnico deve confermare mediante diagnosi se è necessario sostituirla al rilevamento di guasti nell'accensione o nel comportamento della caldaia.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 87083002120
- Garanzia
- 1 anno
Caldaie Junkers compatibili con il codice 87083002120
Scheda elettronica con riferimento 87083002120. 22 compatibilità verificate: ZW23-1AE23 e ZW23-1AE31.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZW23-1AE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW23-1AE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW23-1KE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW23-1KE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW24-1ELH AE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW24-1ELH AE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW28-1LHKE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW28-1LHKE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW30-1LHAE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZW30-1LHAE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Junkers ZS23-1AE23 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Junkers ZS23-1AE31 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Junkers ZS23-1KE23 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Junkers ZS23-1KE31 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Junkers NW24-1LHAE23 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24-1LHAE31 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24-1LHKE23 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24-1LHKE31 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24/28-1LHKE23 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24/28-1LHKE31 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24/30-1LHAE23 | Junkers Euroline NW24 | Contrastata |
| Junkers NW24/30-1LHAE31 | Junkers Euroline NW24 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 87083002120 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 87083002120. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 87083002120
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non dà alcun segnale di vita quando si aziona l'interruttore: né display né ventilatore.
Causa: La scheda non sta inviando corrente al resto dell'installazione di accensione.
Controlla il fusibile generale della caldaia e il differenziale dell'abitazione prima di attribuire la responsabilità alla scheda.
- 02
Salta un codice di errore proprio all'inizio del ciclo, e quel codice non corrisponde a nessun guasto reale rilevato.
Causa: L'elettronica di controllo interpreta male un segnale o ha un'uscita danneggiata, generando errori che non corrispondono alla realtà.
Annota il codice e ripeti l'avvio tre o quattro volte; se cambia ogni volta, la scheda è la principale sospettata.
- 03
Il termostato ambiente non riesce ad accendere la caldaia, ma il pulsante manuale della caldaia funziona.
Causa: Il circuito della scheda che riceve la chiamata di calore esterna è danneggiato, anche se il resto del controllo continua a funzionare.
Non forzare, colpire o ponticellare il componente. Richiedi una verifica tecnica conforme al manual dell'apparecchiatura prima di decidere la sua sostituzione.
- 04
La caldaia si accende bene a freddo ma inizia a dare problemi o a spegnersi da sola dopo un po' di funzionamento.
Causa: È un modello tipico di saldature o componenti della scheda affaticati dal calore, che falliscono al raggiungere la temperatura di lavoro.
Cronometra quanto tempo impiega a guastarsi dall'avvio; se si aggira sempre intorno allo stesso tempo, punta di più alla scheda che a un sensore specifico.
- 05
La pompa o qualche valvola non si attivano anche se il resto della sequenza di accensione procede normalmente.
Causa: Il relè di uscita della scheda che controlla quel componente potrebbe essersi bruciato o essersi bloccato.
Misura con il multimetro se arriva tensione al connettore del componente interessato proprio quando la caldaia dovrebbe attivarlo.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| Tasto di ripristino lampeggia 0,5 Hz + LED 75 °C | All'accensione: viene rilevato il segnale di ionizzazione ma il bruciatore non si accende. | Il circuito stampato (scheda 87083002120) può guastarsi nella via di rilevamento/ionizzazione o essere umido, provocando fiamma falsa o mancanza di scintilla; verificare il microamperaggio di ionizzazione, il cablaggio e l'umidità/ossidazione sulla scheda prima di sostituirla. |
| Pulsante di riarmo lampeggia 4 Hz (quattro volte al secondo) | Guasto di controllo/sicurezza (codificatore/sensori) che include possibile difetto del circuito stampato. | Malfunzionamento della scheda elettronica (Eurotronic/PCB) nella gestione degli ingressi/alimentazioni; controllare le tensioni su ST2 (L–N/LR–N), fusibili F1/F2 e 5 V ai sensori. Se tutto è corretto e il sintomo persiste, sostituire la 87083002120. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 87083002120
- Riferimento di catalogo
- 87083002120
- SKU interno Uniclima
- PLCZW24-30-1
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 0 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Fabbricante (marca stampata sulla targa)
- Honeywell
- Codice della scheda (stampato sulla PCB)
- 45.807.351-000 REV.C
- Tensione / frequenza / potenza
- 230VAC 50Hz 18VA
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Junkers ZW23-1AE23 (PDF) Documento © Junkers Bosch, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 87083002120
Questa scheda Honeywell è compatibile con una caldaia EUROLINE?
Chi produce la scheda della caldaia ZW24/30-1AE23?
Quale tensione e consumo necessita la scheda della NW24-1LHAE23S28?
Questa scheda è compatibile con la ZW28-1LHKE23?
Ricambi compatibili con Junkers Euroline ZW (mista)
