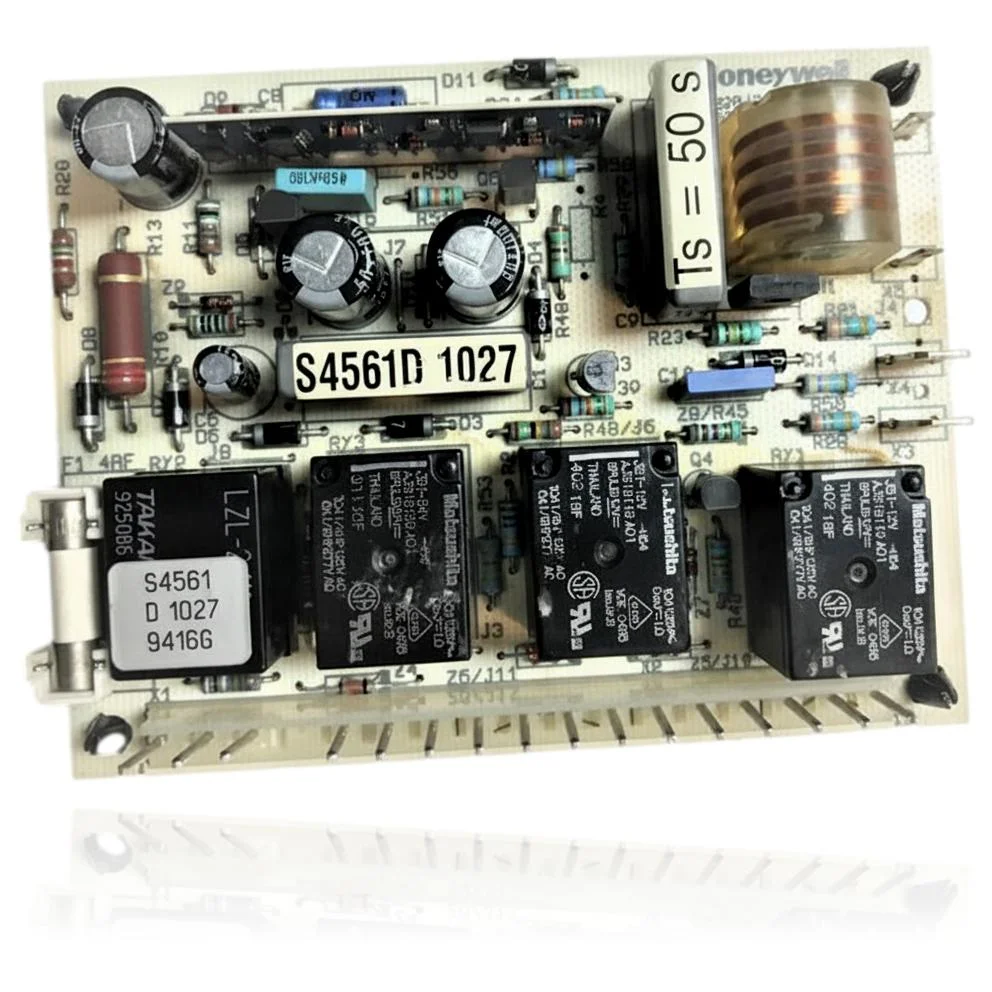

Scheda Elettronica Honeywell S4561D Neckar Novastar New 24AE 31
La scheda elettronica Honeywell S4561D della caldaia Neckar Novastar New 24AE 31 controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se si guasta, la caldaia potrebbe non avviarsi, bloccarsi o funzionare in modo erratico. L'utente può notare che il tasto di reset lampeggia a 0,5 Hz insieme a un LED che indica 75 °C, il che significa che viene rilevato un segnale di ionizzazione ma il bruciatore non si accende, oppure lampeggia a 4 Hz, indicando un guasto di controllo o di sicurezza. Questa scheda è montata su diverse caldaie delle gamme Junkers Euroline ZW, ZS e NW24, tra le altre. Si consiglia di sostituirla se presenta questi sintomi di guasto.
IVA inclusa
Consultare tramite WhatsAppScheda tecnica: Caldaie Neckar compatibili con il codice 87083002120
Scheda elettronica con riferimento 87083002120. 22 compatibilità verificate: ZW23-1AE23 e ZW23-1AE31.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Neckar ZW23-1AE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW23-1AE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW23-1KE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW23-1KE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW24-1ELH AE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW24-1ELH AE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW28-1LHKE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW28-1LHKE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW30-1LHAE23 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZW30-1LHAE31 | Junkers Bosch Euroline ZW (mista) | Contrastata |
| Neckar ZS23-1AE23 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Neckar ZS23-1AE31 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Neckar ZS23-1KE23 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Neckar ZS23-1KE31 | Junkers Bosch Euroline ZS (solo riscaldamento) | Contrastata |
| Neckar NW24-1LHAE23 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24-1LHAE31 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24-1LHKE23 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24-1LHKE31 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24/28-1LHKE23 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24/28-1LHKE31 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24/30-1LHAE23 | Junkers Euroline NW24 | Contrastata |
| Neckar NW24/30-1LHAE31 | Junkers Euroline NW24 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 87083002120 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 87083002120. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 87083002120
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende né dà alcun segnale, è completamente spenta.
Causa: La scheda non riceve né distribuisce l'alimentazione al resto del sistema.
Misura con il multimetro che la scheda riceve 230V e verifica che il fusibile interno non sia bruciato.
- 02
Il bruciatore tenta di accendersi, passano alcuni secondi e la caldaia si blocca per sicurezza.
Causa: La scheda ha un tempo di sicurezza per rilevare la fiamma; se non la rileva in tempo, interrompe il gas.
Controlla l'elettrodo di rilevamento fiamma e il suo cablaggio; se sono sporchi o mal posizionati, possono causare lo stesso sintomo senza che la scheda sia difettosa.
- 03
I testimoni della scheda lampeggiano con un codice che non corrisponde a nessuno del manuale, o lampeggiano senza sosta.
Causa: Questo indica un guasto nel microprocessore di controllo, che emette un segnale che non corrisponde ai codici normali.
Conta i lampeggi con calma e confrontali con la tabella dei codici del produttore prima di considerare che la scheda sia difettosa.
- 04
La caldaia non risponde ai cambiamenti di temperatura dal termostato, anche se questo funziona bene.
Causa: La comunicazione tra la scheda e il termostato ha smesso di funzionare.
Prova a ponticellare la domanda sui morsetti della scheda; se parte in questo modo, il guasto è del termostato o del suo cablaggio.
Codici di errore Neckar che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| Tasto di ripristino lampeggia 0,5 Hz + LED 75 °C | All'accensione: viene rilevato il segnale di ionizzazione ma il bruciatore non si accende. | Il circuito stampato (scheda 87083002120) può guastarsi nella via di rilevamento/ionizzazione o essere umido, provocando fiamma falsa o mancanza di scintilla; verificare il microamperaggio di ionizzazione, il cablaggio e l'umidità/ossidazione sulla scheda prima di sostituirla. |
| Pulsante di riarmo lampeggia 4 Hz (quattro volte al secondo) | Guasto di controllo/sicurezza (codificatore/sensori) che include possibile difetto del circuito stampato. | Malfunzionamento della scheda elettronica (Eurotronic/PCB) nella gestione degli ingressi/alimentazioni; controllare le tensioni su ST2 (L–N/LR–N), fusibili F1/F2 e 5 V ai sensori. Se tutto è corretto e il sintomo persiste, sostituire la 87083002120. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Neckar 87083002120
- Riferimento di catalogo
- 87083002120
- Marca
- Neckar
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Dati letti sul pezzo e nella documentazione del produttore
Quello che non siamo riusciti a verificare non appare qui.
- Codice del componente (Honeywell)
- S4561D
- Tempo di sicurezza (Ts)
- 50 s
- Codice lotto
- 1027
- Il numero 1027 stampato accanto al codice sembra essere un codice di lotto o di settimana/anno di fabbricazione, non il riferimento di vendita.
Domande frequenti: scheda elettronica 87083002120
Chi produce la scheda elettronica S4561D della Neckar Novastar New 24AE 31?
Cosa significa il numero 1027 che porta la scheda Honeywell S4561D?
Questa scheda è compatibile con la caldaia Junkers ZW28-1LHKE23?
Quanti modelli sono compatibili con la scheda S4561D?
Qual è il tempo di sicurezza indicato nella serigrafia della scheda S4561D?
Qual è il riferimento della scheda elettronica Honeywell per la Neckar Novastar New 24AE 31?
