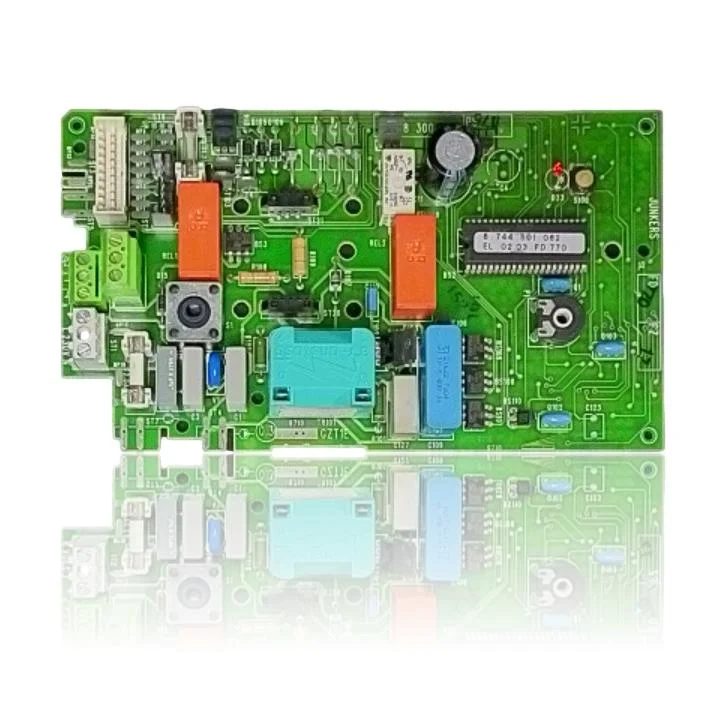

Scheda elettronica Junkers Bosch Novatherm ZW 20 1 AME23 S2805 Ref. 8748300371
La scheda elettronica Junkers Novatherm ZW 20 1 AME23 S2805 è l'elemento responsabile del controllo dell'accensione, della modulazione del bruciatore, della pompa e delle sicurezze della caldaia. Se presenta guasti, la caldaia potrebbe non avviarsi, bloccarsi o funzionare in modo erratico, e potrebbe apparire il codice di errore F7, che indica un segnale di ionizzazione errato. Questa scheda è compatibile con la gamma Junkers Novastar ZW20, inclusi modelli come ZW20-1AME23 e ZW20-1KE23, tra gli altri. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando si rilevano problemi nell'avviamento o nel funzionamento generale della caldaia.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8748300371
- Garanzia
- 1 anno
Caldaie Junkers Bosch compatibili con il riferimento 8748300371
Scheda elettronica con riferimento 8748300371. 12 compatibilità verificate: ZW20-1AME23 e ZW20-1AME31.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZW20-1AME23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-1AME31 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-1KE23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-1KE31 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-2AME23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-2AME31 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-2KE23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20-2KE31 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20AME23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20AME31 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20KE23 | Junkers Novastar ZW20 | Contrastata |
| Junkers ZW20KE31 | Junkers Novastar ZW20 | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8748300371 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8748300371. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 8748300371
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende affatto, senza luci né suoni di alcun tipo.
Causa: La scheda non sta alimentando il resto dei componenti, normalmente a causa di un guasto interno dell'elettronica.
Controlla che arrivi tensione all'ingresso della scheda prima di dichiararla guasta.
- 02
Salta un codice di errore e la caldaia si blocca non appena si tenta di accenderla.
Causa: La scheda rileva un'anomalia di accensione o di un sensore collegato e interrompe il ciclo per sicurezza.
Annota il codice mostrato e scarta prima il sensore o il componente a cui si riferisce, non solo la scheda.
- 03
Il termostato ambiente non riesce a far partire la caldaia.
Causa: Il segnale di richiesta non sta arrivando o non viene elaborato correttamente nella scheda.
Non forzare, colpire o ponticellare il componente. Richiedi una verifica tecnica conforme al manual dell'apparecchiatura prima di decidere la sua sostituzione.
- 04
La caldaia si accende bene ma si ferma da sola dopo un po', in modo intermittente.
Causa: Un guasto di contatto interno nell'elettronica interrompe l'alimentazione in modo casuale.
Controlla se l'interruzione coincide con vibrazioni o colpi nella caldaia, indicativo di un cattivo contatto nella scheda.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F7 | Segnale di ionizzazione errato | La caldaia non si accende correttamente, il che potrebbe essere un problema di sicurezza. Se noti che la fiamma non si mantiene o si spegne, è possibile che la scheda elettronica sia difettosa. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 8748300371
- Riferimento di catalogo
- 8748300371
- SKU interno Uniclima
- PLCJNOV20-1
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 10 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Junkers ZW20-1KE31 (PDF) Documento © Junkers Bosch, fornito come riferimento tecnico.
Domande frequenti sulla scheda elettronica 8748300371
Questa scheda con riferimento 8748300371 è compatibile con la Novatherm ZW20-1KE23S2805?
Questa scheda è compatibile anche con la Novatherm ZW 20-1 KE?
Come faccio a distinguere se ho bisogno della versione AME o KE di questa scheda per il mio Novatherm?
