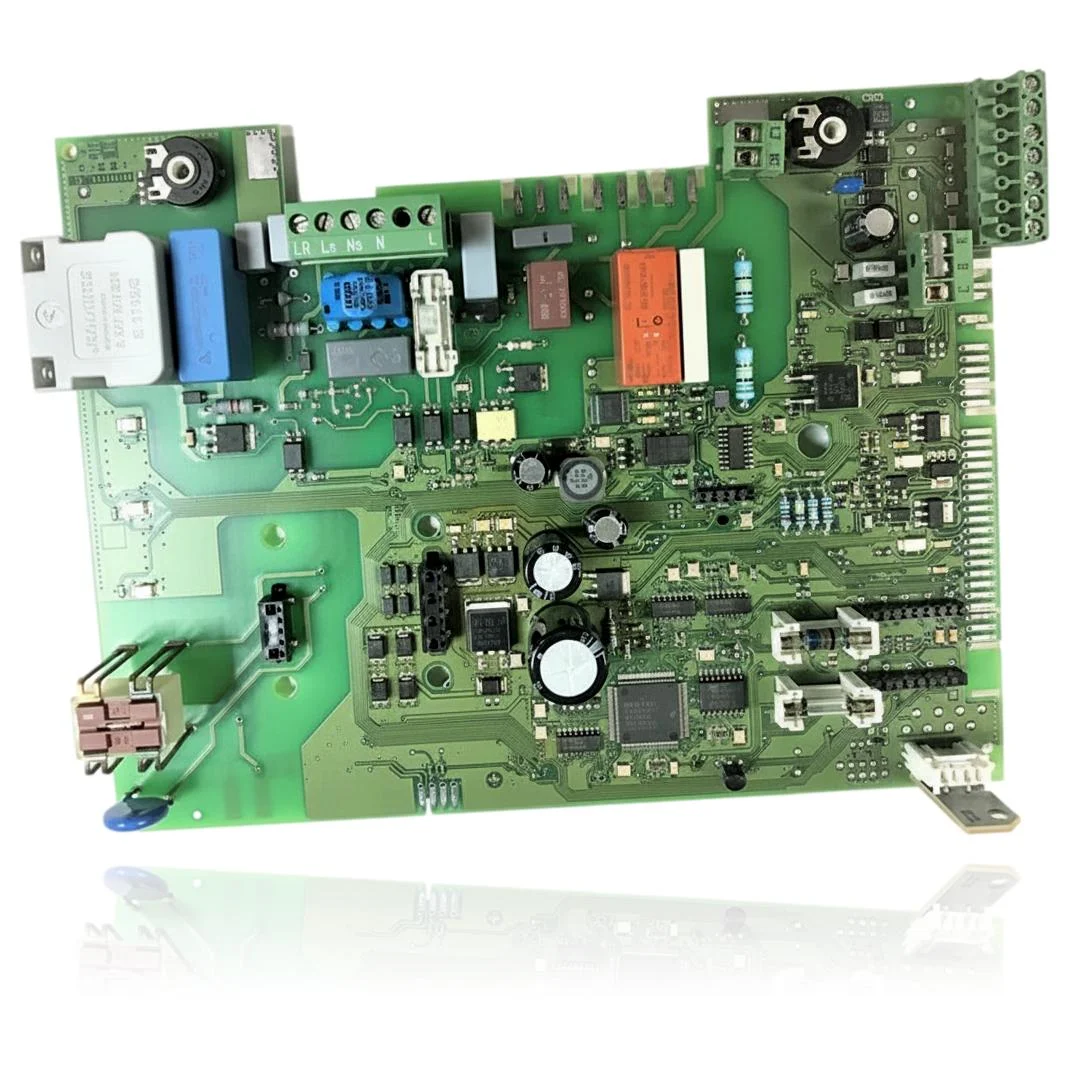

Scheda elettronica Junkers Bosch Ceraclass Excellence ZWC 35 35 3 MFA Ref. 8748300931
La scheda elettronica Junkers Bosch Ceraclass Excellence ZWC 35 35 3 MFA è il componente che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, la caldaia può non avviarsi, bloccarsi o mostrare un comportamento erratico, presentando sintomi come il codice di errore F0: Fallo interno o F7: Nonostante sia spento, nell'apparecchio si osserva una fiamma. Questa scheda è compatibile con caldaie della gamma Junkers ZWC, come i modelli ZWC 24/28, ZWC 30/30 e ZWC 35/35, tra gli altri. Un tecnico deve confermare mediante diagnosi se è necessario sostituire quando si rilevano i sintomi menzionati.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8748300931
- Garanzia
- 1 anno
Caldaie Junkers Bosch compatibili con il riferimento 8748300931
Scheda elettronica con riferimento 8748300931. Tre compatibilità verificate: ZWC 24/28 e ZWC 30/30.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZWC 24/28 | Junkers ZWC (Euromaxx) | Contrastata |
| Junkers ZWC 30/30 | Junkers ZWC (Euromaxx) | Contrastata |
| Junkers ZWC 35/35 | Junkers ZWC (Euromaxx) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8748300931 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8748300931. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 8748300931
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia è completamente spenta, non risponde a nulla.
Causa: La scheda non distribuisce corrente al resto dei componenti della caldaia.
Controlla nel blocco dei terminali di rete (L, N, LR, Ls, Ns) che arrivi tensione prima di cambiare la scheda.
- 02
Appare un codice di errore sul display e la caldaia si blocca senza ulteriori avvisi.
Causa: L'elettronica rileva un'anomalia e interrompe il ciclo per sicurezza.
Annota il codice ed escludi il sensore coinvolto prima di considerare la scheda elettronica come colpevole.
- 03
Il comando della caldaia non risponde, anche se è alimentato.
Causa: La scheda non elabora la comunicazione con il comando o il programmatori esterno.
Controlla il cablaggio e i connettori tra il comando e la scheda prima di sostituirla.
- 04
La caldaia si accende e spegne da sola, in modo ripetuto.
Causa: Un guasto intermittente nel circuito di controllo interrompe l'alimentazione in modo casuale.
Guarda se l'interruzione coincide con l'uso di acqua calda o riscaldamento, aiuta a restringere l'origine.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F0 | Guasto interno. | La scheda elettronica (circuito stampato) presenta un guasto interno di hardware/dati che blocca la gestione; il produttore indica di sostituire il circuito stampato se, dopo aver verificato alimentazione e connettori, persiste l'errore. Verificare misurando tensioni, controllando connettori e fusibili della scheda e, se necessario, provare con una scheda di ricambio. |
| F7 | Nonostante sia spento, sull'apparecchio si vede una fiamma. | Umidità/derivazioni nella scheda elettronica provocano un segnale di ionizzazione falso e l'elettronica interpreta una fiamma inesistente. Verificare ispezionando e asciugando la PCB, controllando il circuito di ionizzazione ed escludendo condensa/perdite; se persiste, esaminare l'ingresso di ionizzazione nella scheda o sostituirla. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Junkers 8748300931
- Riferimento di catalogo
- 8748300931
- SKU interno Uniclima
- PLJZWC3535
- Marca
- Junkers
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Junkers ZWC 35/35 (PDF) Documento © Junkers Bosch, fornito come riferimento tecnico.
Domande frequenti sulla scheda elettronica 8748300931
Questa scheda elettronica è compatibile con una caldaia ZWC 30/30?
L'etichetta LR, Ls, Ns, N, L che si vede nella foto è il codice della scheda?
