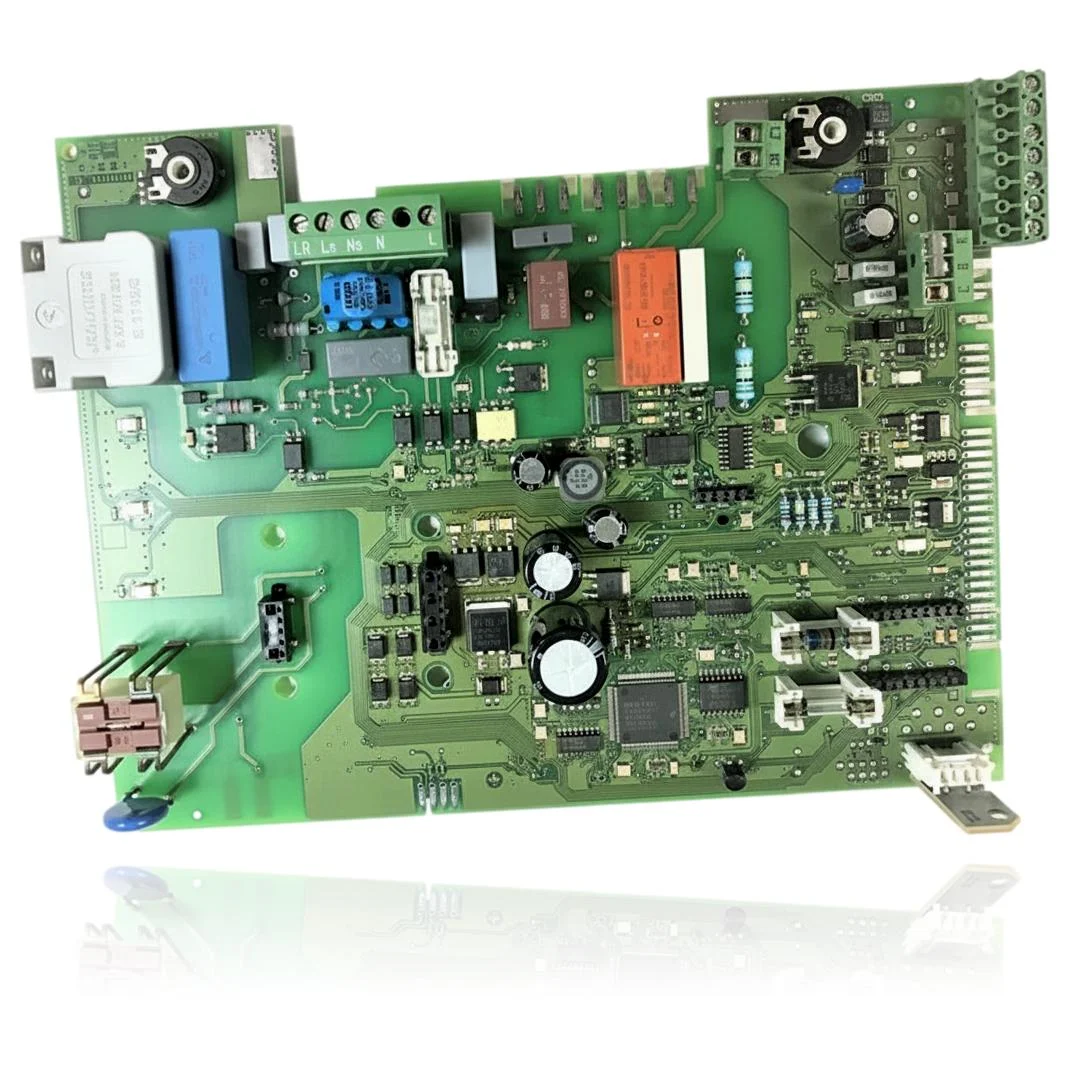

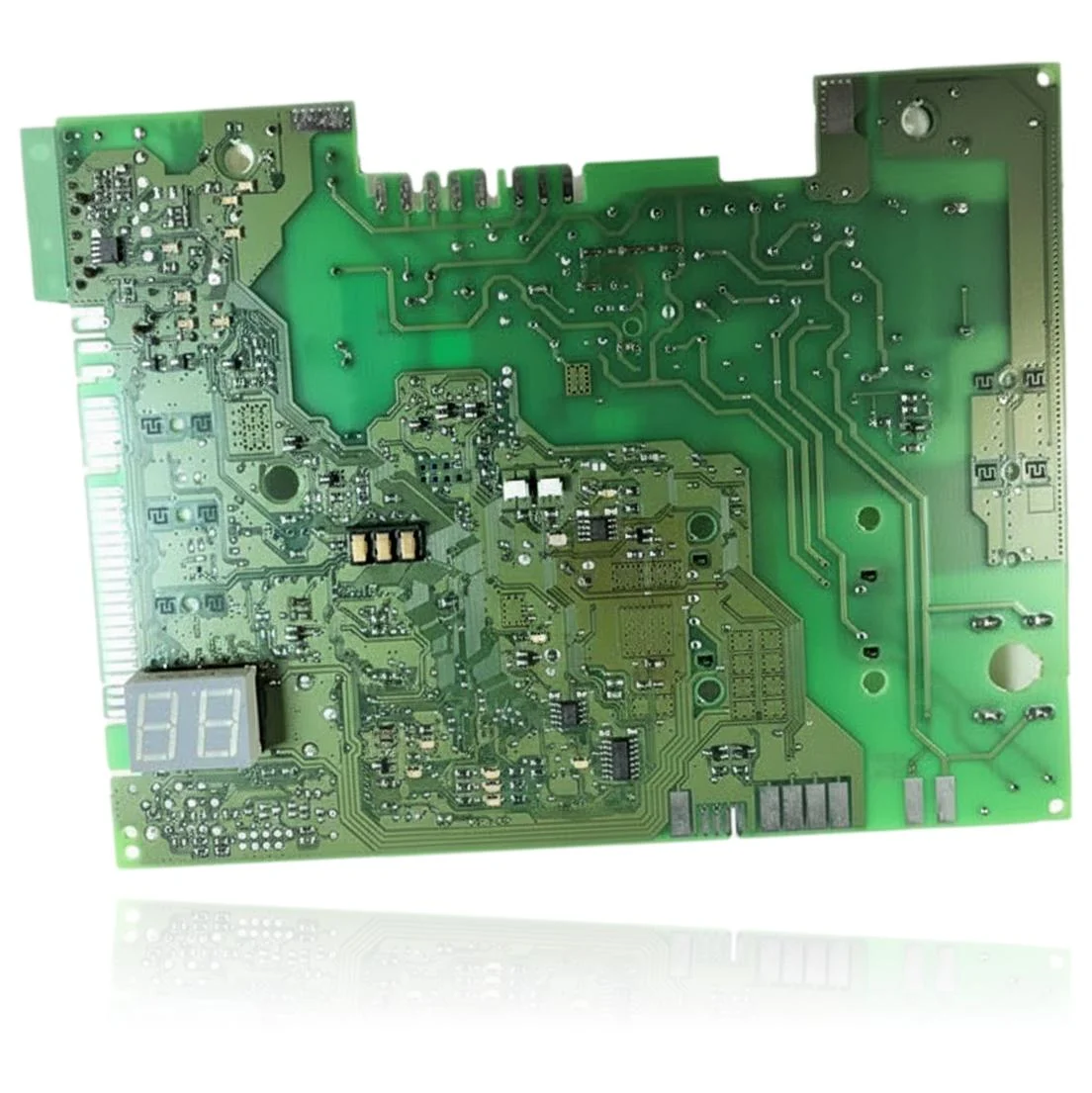

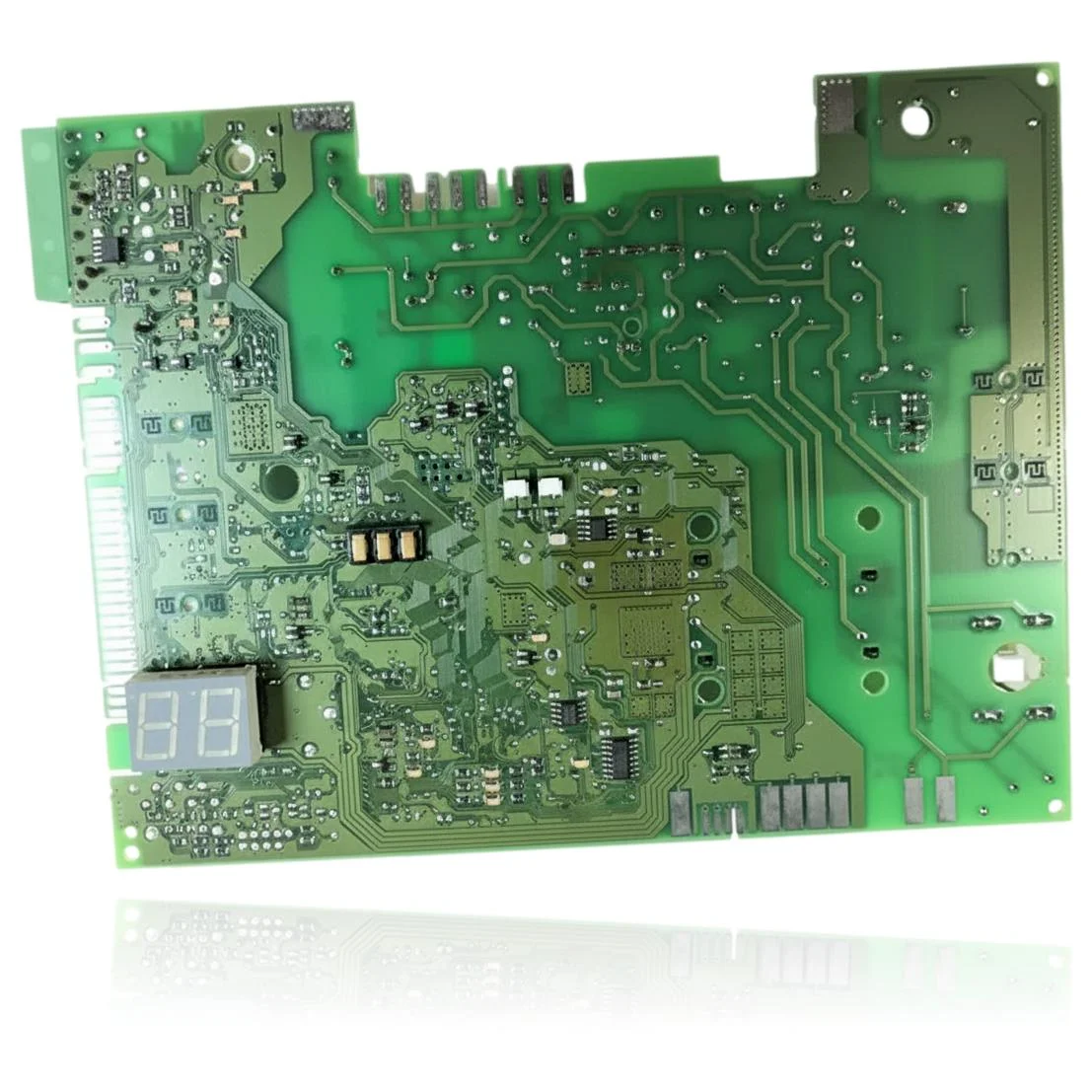

Placa Electrónica Junkers Bosch Ceraclass Excellence ZWC 35 35 3 MFA Ref. 8748300931
La placa electrónica Junkers Bosch Ceraclass Excellence ZWC 35 35 3 MFA es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera puede no arrancar, bloquearse o mostrar un comportamiento errático, presentando síntomas como el código de error F0: Fallo interno o F7: A pesar de encontrarse apagado, en el aparato se aprecia una llama. Esta placa es compatible con calderas de la gama Junkers ZWC, como los modelos ZWC 24/28, ZWC 30/30 y ZWC 35/35, entre otras. Se debe sustituir cuando se detectan los síntomas mencionados.
IVA incluido
Consultar por WhatsAppCalderas Junkers compatibles con la referencia 8748300931
Placa electrónica con referencia 8748300931. Tres compatibilidades contrastadas: ZWC 24/28 y ZWC 30/30.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers ZWC 24/28 | Junkers ZWC (Euromaxx) | Contrastada |
| Junkers ZWC 30/30 | Junkers ZWC (Euromaxx) | Contrastada |
| Junkers ZWC 35/35 | Junkers ZWC (Euromaxx) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8748300931 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 8748300931; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 8748300931
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera está completamente apagada, no responde a nada.
Causa: La placa no reparte corriente al resto de componentes de la caldera.
Mira en el bloque de terminales de red (L, N, LR, Ls, Ns) que llega tensión antes de cambiar la placa.
- 02
Sale un código de error en pantalla y la caldera se bloquea sin más.
Causa: La electrónica detecta una anomalía y corta el ciclo por seguridad.
Anota el código y descarta el sensor implicado antes de dar la placa por culpable.
- 03
El mando de la caldera no responde, aunque tiene corriente.
Causa: La placa no procesa la comunicación con el mando o el programador externo.
Revisa el cableado y los conectores entre el mando y la placa antes de sustituirla.
- 04
La caldera va encendiéndose y apagándose sola, de forma repetida.
Causa: Un fallo intermitente en el circuito de control interrumpe la alimentación de forma aleatoria.
Mira si el corte coincide con el uso de agua caliente o calefacción, ayuda a acotar el origen.
Códigos de error Junkers que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F0 | Fallo interno. | La placa electrónica (circuito impreso) presenta un fallo interno de hardware/datos que bloquea la gestión; el fabricante indica sustituir el circuito impreso si, tras comprobar alimentación y conectores, persiste el error. Verificar midiendo tensiones, revisando conectores y fusibles de la PCB y, si procede, probando con una placa de sustitución. |
| F7 | A pesar de encontrarse apagado, en el aparato se aprecia una llama. | Humedad/derivaciones en la placa electrónica provocan una señal de ionización falsa y la electrónica interpreta llama inexistente. Verificar inspeccionando y secando la PCB, comprobando el circuito de ionización y descartando condensados/fugas; si persiste, revisar la entrada de ionización en la placa o sustituirla. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Junkers 8748300931
- Referencia de catálogo
- 8748300931
- Marca
- Junkers
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Junkers ZWC 35/35 (PDF)Documento © Junkers, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 8748300931
¿Esta placa electrónica sirve para una caldera ZWC 30/30?
¿El rótulo LR, Ls, Ns, N, L que se ve en la foto es el código de la placa?
