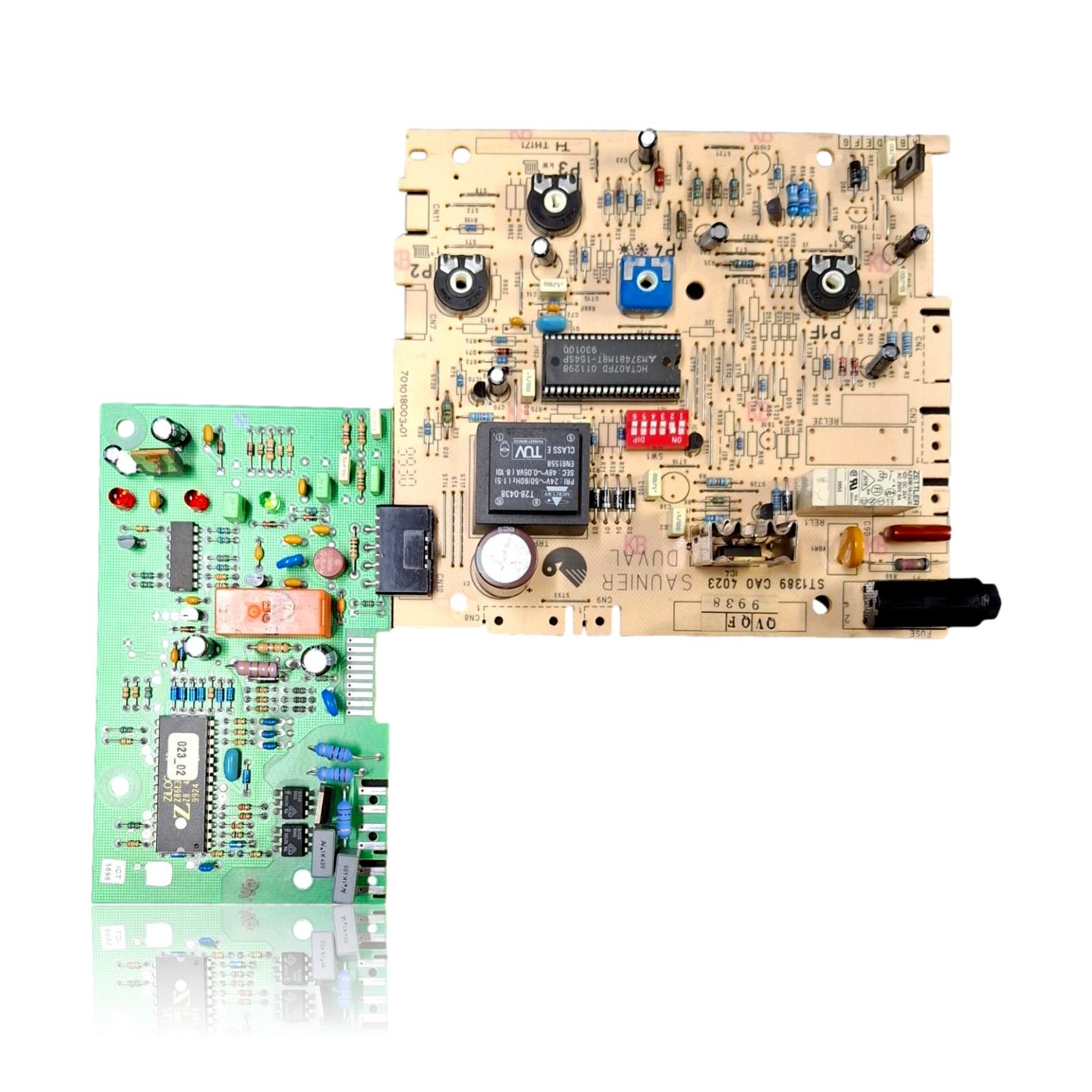

Scheda Elettronica SIT Hermann Saunier Duval Thema C 23 E Riferimento ABC536

Caldaie Hermann Saunier Duval compatibili con il riferimento 05741000

Scheda elettronica con riferimento 05741000. Otto compatibilità verificate: C 23 E e F 23 E.

Compatibilità verificata

Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp

Come verificare se il riferimento 05741000 è il pezzo della tua caldaia

Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 05741000. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi e errori che risolve la scheda elettronica 05741000

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia non si accende, non si sente nemmeno il tentativo di scintilla.

  Causa: La scheda dà l'ordine di accensione alla valvola gas e all'elettrodo; senza quell'ordine, non c'è tentativo di accensione.

  Controlla che l'elettrodo di accensione e il suo cavo siano in buone condizioni prima di pensare che la scheda sia la colpevole.

• 02

  La fiamma sale e scende da sola, senza che si richieda più o meno calore.

  Causa: Una modulazione erratica è solitamente causata dalla parte della scheda che controlla la valvola gas.

  Controlla la pressione di ingresso del gas e lo stato del filtro prima di considerare che la scheda sia la responsabile.

• 03

  La caldaia funziona per alcuni minuti e poi si blocca da sola.

  Causa: La scheda monitora continuamente i parametri di sicurezza e blocca l'apparecchio se rileva qualcosa fuori norma.

  Annota quanto tempo impiega a bloccarsi; se è sempre lo stesso tempo, ti aiuterà a identificare in quale fase si verifica il guasto.

• 04

  Il testimone della caldaia lampeggia ma non corrisponde a nessun codice del manuale.

  Causa: Un lampeggiamento irregolare può essere causato da un guasto nell'elettronica che gestisce quella segnalazione.

  Contare bene il numero di lampeggi e le pause tra di essi; a volte il codice esiste davvero ma può essere letto male.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Ficha de la scheda elettronica Saunier Duval 05741000

Riferimento di catalogo

05741000

Marca

Saunier Duval

Tipo di pezzo

Schede elettroniche

Unità disponibili

2 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

1–2 giorni lavorativi

Reso

14 giorni

Dati letti sul pezzo e nella documentazione del produttore

Quello che non siamo riusciti a verificare non appare qui.

Codice stampato sulla scheda

ABC536

Fabbricante stampato sulla scheda

SIT

trasformatore primario

24V 50/60Hz (6-10)

trasformatore secondario

48V 0,05VA ta70/B

Manuali e documentazione tecnica

Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.

• Manuale Hermann Saunier Duval F 23 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
