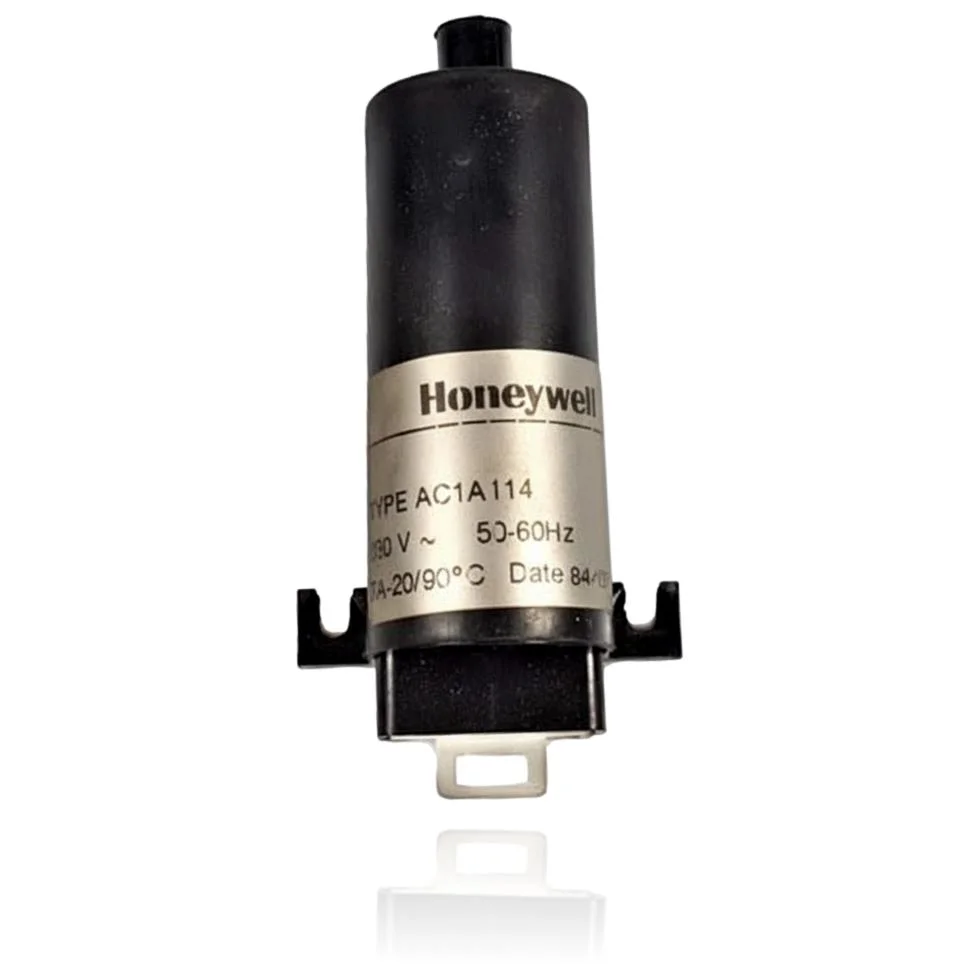

Trasformatore di accensione Hermann Micra 2 - Honeywell AC1A114 - Rif. 52004120
Trasformatore di accensione per caldaie Hermann. Genera l'alta tensione necessaria per produrre la scintilla che accende il bruciatore. Secondo l'etichetta, funziona a 230V, 50-60Hz, con un intervallo di temperatura di lavoro da -20 a 90 gradi C. La sostituzione richiede prima di confermare il guasto del componente mediante diagnosi tecnica, anche quando la caldaia non si accende per mancanza di scintilla o si verifica un guasto di accensione.
- Tipo di pezzo
- Trasformatori
- Stato
- Ricondizionato
- Riferimento di catalogo
- 52004120
- Garanzia
- 1 anno
Caldaie Hermann Saunier Duval compatibili con il riferimento 52004120
Trasformatore di accensione con riferimento 52004120. Sette compatibilità verificate: 2 e Master.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann 2 | Habitat | Contrastata |
| Hermann Master | Master | Contrastata |
| Hermann 2 | Micra | Contrastata |
| Hermann Oberon | Oberon | Contrastata |
| Hermann Thesi | Thesi | Contrastata |
| Hermann Atlas | Tiberis | Contrastata |
| Hermann Triton | Triton | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 52004120 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 52004120. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nel trasformatore di accensione 52004120
Il trasformatore di accensione genera l'alta tensione per la scintilla degli elettrodi. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non si accende e non scatta la scintilla nell'elettrodo, anche se il ventilatore e il gas funzionano normalmente.
Causa: Il trasformatore non fornisce l'alta tensione necessaria all'elettrodo per produrre la scintilla.
Con il ventilatore e il gas in funzione, controlla l'elettrodo e il suo cavo.
- 02
Salta un guasto o blocco di accensione con tutto il resto in ordine.
Causa: Non rilevando la fiamma nel tempo di sicurezza, la centralina interrompe il gas e mostra l'avviso.
Controlla la separazione delle punte dell'elettrodo e che non ci sia fuliggine; se è tutto a posto, allora sospetta del trasformatore.
- 03
La scintilla appare intermittente o debole sull'elettrodo.
Causa: Un avvolgimento deteriorato nel trasformatore provoca scariche irregolari invece di una scintilla ferma.
Controlla la messa a terra del bruciatore prima di cambiare la bobina: una massa difettosa provoca lo stesso effetto.
- 04
Il guasto di accensione si verifica soprattutto nei primi avvii a freddo, al mattino presto.
Causa: L'umidità di condensazione accumulata durante la notte può far perdere tensione al trasformatore o deviare la scintilla a massa.
Se il guasto è più frequente al primo avviamento della giornata, controlla se ci sono umidità visibile nella zona del trasformatore e dell'elettrodo.
Codici di errore Hermann che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| 01 | Guasto di accensione / combustione errata. | Trasformatore di accensione (accenditore) difettoso: non fornisce alta tensione agli elettrodi, non c'è scintilla e l'elettronica non rileva fiamma, bloccando con 01. Verificare presenza di scintilla all'avvio, alimentazione all'accenditore e continuità del cavo HT/elettrodo. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda del trasformatore di accensione Hermann 52004120
- Riferimento di catalogo
- 52004120
- SKU interno Uniclima
- TECHM2
- Marca
- Hermann
- Tipo di pezzo
- Trasformatori
- Unità disponibili
- 6 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Produttore
- Honeywell
- Modello
- AC1A114
- Tensione
- 230V
- Frequenza
- 50-60Hz
- Intervallo di temperatura
- -20/90°C
- Il produttore del trasformatore è Honeywell; Hermann Saunier Duval è il produttore della caldaia, non del componente.
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Triton (PDF) Documento © Hermann, fornito come riferimento tecnico.
Domande frequenti sul trasformatore di accensione 52004120
Chi produce il trasformatore di accensione della caldaia Hermann Micra 2?
A quale tensione lavora il trasformatore Honeywell AC1A114 della Hermann Micra 2?
Qual è l'intervallo di temperatura di lavoro del trasformatore Rif. 52004120?
In quali caldaie Hermann diverse dalla Micra 2 viene montato questo trasformatore?
Quale guasto indica che è necessario sostituire il trasformatore di accensione della Hermann Thesi?
