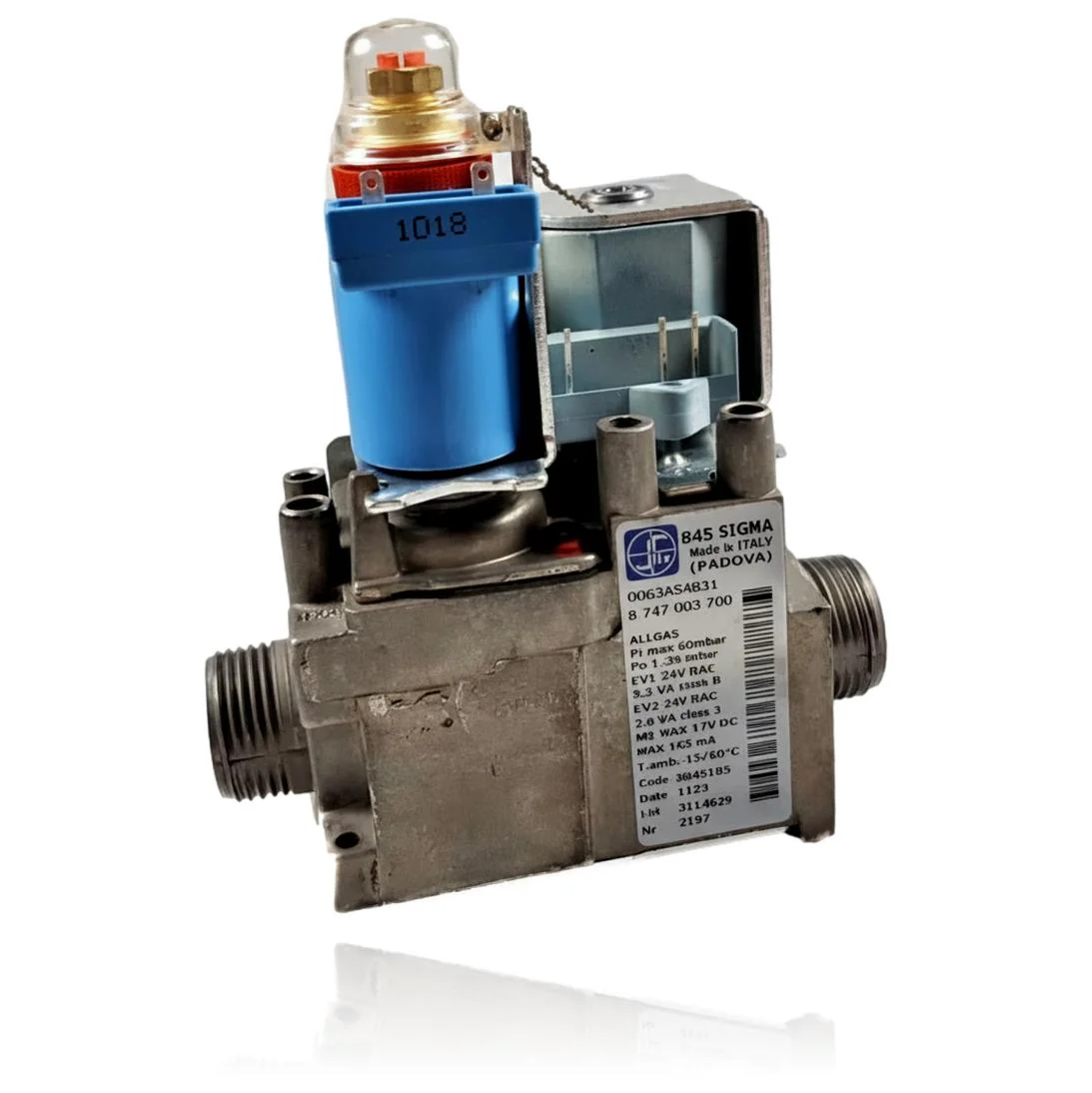

Valvola gas Junkers Bosch Cerastar ZWN24-7MFA23 SIT Rif. 8747003700
Valvola gas SIT (modello 845 Sigma) per caldaie Junkers Cerastar ZWN24-7MFA23 e modelli correlati. Regola l'ingresso del gas al bruciatore tramite due elettrovalvole (EV1 e EV2) di 24 V~. Pressione massima di ingresso 60 mbar, corrente massima 165 mA. La sostituzione richiede prima di confermare il guasto del componente tramite diagnosi tecnica, anche quando la caldaia non accende il bruciatore o si blocca per guasto di fornitura di gas.
- Tipo di pezzo
- Valvole gas
- Stato
- Ricondizionato
- Riferimento di catalogo
- 8747003700
- Garanzia
- 1 anno
Caldaie Junkers Bosch compatibili con il riferimento 8747003700
Valvola gas con riferimento 8747003700. 31 compatibilità verificate: ZWC 24/28-1 MFA e ZWC 24/28-1 MFK.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Junkers ZWC 24/28-1 MFA | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 24/28-1 MFK | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 24/28-3 MFA | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 24/28-3 MFK | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 24-1 MF2A | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 24-1 MF2K | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 28-1 MF2A | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 28-1 MF2K | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 28/32-1 MFA | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 30/30-3 MFA | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZWC 35/35-3 MFA | Ceraclass Excellence / Comfort (ZWC) | Contrastata |
| Junkers ZSC 24-3 MFA | Ceraclass Excellence (ZSC - solo riscaldamento) | Contrastata |
| Junkers ZSC 24-3 MFK | Ceraclass Excellence (ZSC - solo riscaldamento) | Contrastata |
| Junkers ZSC 28-3 MFK | Ceraclass Excellence (ZSC - solo riscaldamento) | Contrastata |
| Junkers ZSC 30-3 MFA | Ceraclass Excellence (ZSC - solo riscaldamento) | Contrastata |
| Junkers ZSC 35-3 MFA | Ceraclass Excellence (ZSC - solo riscaldamento) | Contrastata |
| Junkers ZC 24-1 MFA | Cerastar / Ceraclass (ZC - solo riscaldamento) | Contrastata |
| Junkers ZC 24-1 MFK | Cerastar / Ceraclass (ZC - solo riscaldamento) | Contrastata |
| Junkers ZC 24-1 MF2A | Cerastar / Ceraclass (ZC - solo riscaldamento) | Contrastata |
| Junkers ZC 28-1 MFA | Cerastar / Ceraclass (ZC - solo riscaldamento) | Contrastata |
| Junkers ZC 28-1 MFK | Cerastar / Ceraclass (ZC - solo riscaldamento) | Contrastata |
| Junkers ZWE 23-4 A | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers ZWE 24-4 HA | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers ZWE 24-4 HK | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers ZWE 28-4 HA | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers Bosch ZWSE 23-4 MFK | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers ZWSE 28-4 MFA | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers ZWSE 28-5 MFA | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers Bosch ZWSE 35-6 MFA | Eurostar / Cerastar (ZWE / ZWSE) | Contrastata |
| Junkers Bosch ZWN 24-7 AE | ZWN | Contrastata |
| Junkers Bosch ZWN 24-7 KE | ZWN | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento 8747003700 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 8747003700. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi nella valvola gas 8747003700
La valvola gas regola e modula il flusso di gas al bruciatore. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia tenta di accendersi, si sente un clic, ma non riesce a produrre fiamma.
Causa: Una delle due elettrovalvole (EV1 o EV2) non si apre correttamente e il gas non arriva al bruciatore.
Misura con un multimetro che entrambe le bobine ricevono i 24V~ al momento dell'accensione prima di sostituire la valvola intera.
- 02
La caldaia si blocca e deve essere ripristinata ogni pochi cicli.
Causa: Un guasto intermittente nell'apertura della valvola fa sì che la centralina non rilevi una fiamma stabile e si interrompa per motivi di sicurezza.
Controlla se il blocco coincide sempre con l'avvio a freddo; se è così, verifica prima lo stato dell'elettrodo di ionizzazione.
- 03
Il consumo di gas sembra più alto del normale per la stessa sensazione di calore.
Causa: Se la valvola non si chiude completamente tra i cicli, lascia passare un po' di gas in più anche se non si nota una fuga evidente.
Confronta il consumo con le fatture precedenti e scarta altre cause (isolamento, termostato) prima di attribuirlo alla valvola.
- 04
Misurando con il multimetro, la corrente nella bobina non raggiunge i valori attesi.
Causa: Una bobina danneggiata all'interno di EV1 o EV2 non genera la forza necessaria per aprire il passaggio del gas.
Prima di cambiare la valvola, controlla che il connettore non sia ossidato e che il cavo non sia spelato, perché anche questo può dare letture basse di corrente.
Codici di errore Junkers che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| FA | Dopo la disconnessione del gas: Continua a rilevare la fiamma. | La valvola gas non chiude ermeticamente (fuga/inceppamento) e il controllo continua a leggere corrente di ionizzazione anche se il gas è stato interrotto. Verificare con prova di tenuta e osservare che il segnale di ionizzazione scompare alla chiusura, e che l'elettrovalvola chiude correttamente. |
| d7 | Errore nella valvola regolatrice. | La scheda elettronica rileva un guasto nella valvola gas (bobine aperte/derivate o meccanismo bloccato). Verificare tensione di comando e continuità/resistenza delle bobine, e che la valvola apre/chiude con misurazione della pressione sulla rampa. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: valvola gas Junkers 8747003700
- Riferimento di catalogo
- 8747003700
- SKU interno Uniclima
- VGCZWN24MFA23
- Marca
- Junkers
- Tipo di pezzo
- Valvole gas
- Unità disponibili
- 2 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Dati del ricambio e documentazione disponibile
Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.
- Modello
- 845 Sigma
- Codice stampato sul pezzo
- 0063AS4831
- Pressione massima di ingresso
- 60 mbar
- Bobina EV1
- 24 V~
- Corrente massima
- 165 mA
- Temperatura ambiente di lavoro
- -15 °C a 60 °C
- Lotto e data di fabbricazione
- Data 11/23, lotto 3114629, n° 2197
Domande frequenti: valvola gas 8747003700
Questa valvola SIT è compatibile con una caldaia Junkers ZWC24-1MF2A?
Chi produce questa valvola gas della Junkers Cerastar ZWN24-7MFA23?
Il codice stampato sull'etichetta di questa valvola corrisponde al riferimento 8747003700 del catalogo?
Quando si guasta questa valvola in una caldaia Junkers Cerastar?
Qual è la corrente massima supportata dalle elettrovalvole EV1 e EV2 di questo pezzo?
Qual è la pressione di ingresso ammessa da questa valvola della ZWN24-7MFA23?
