Bomba Grundfos UPS15-60 CACAO · 59936506 / 8707204036 · Euroline ZW23 AE / ZS23 AE Con FD ≥ 287
Mueve el agua de la caldera por el circuito. Se sospecha de ella si los radiadores no calientan aunque la caldera enciende, si hace ruido o vibra, o si pierde agua por el cuerpo. Un técnico debe comprobarlo.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- 59936506
- Garantía
- 1 año
Calderas Bosch/Junkers compatibles con la referencia 59936506
Bomba circuladora con referencia 59936506. Dos compatibilidades contrastadas: Bosch/Junkers Euroline ZW23AE, FD ≥ 287 y Bosch/Junkers Euroline ZS23AE, FD ≥ 287. Hay otros 4 modelos que todavía estamos comprobando.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Bosch/Junkers Euroline ZW23AE, FD ≥ 287 | Bosch/Junkers | Contrastada |
| Bosch/Junkers Euroline ZS23AE, FD ≥ 287 | Bosch/Junkers | Contrastada |
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Bosch/Junkers Junkers Euroline ZS23 KE23 | Bosch/Junkers | Sin confirmar |
|---|---|---|
| Bosch/Junkers Junkers Euroline ZW23 KE23 / KE31 y ZS23 KE31 | Bosch/Junkers | Sin confirmar |
| Bosch/Junkers Junkers Euroline ZW23 KE23 SO | Bosch/Junkers | Sin confirmar |
| Bosch/Junkers Junkers OW / OS (familia «ab FD287») y GLM/GVM23-2 | Bosch/Junkers | Sin confirmar |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 59936506 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

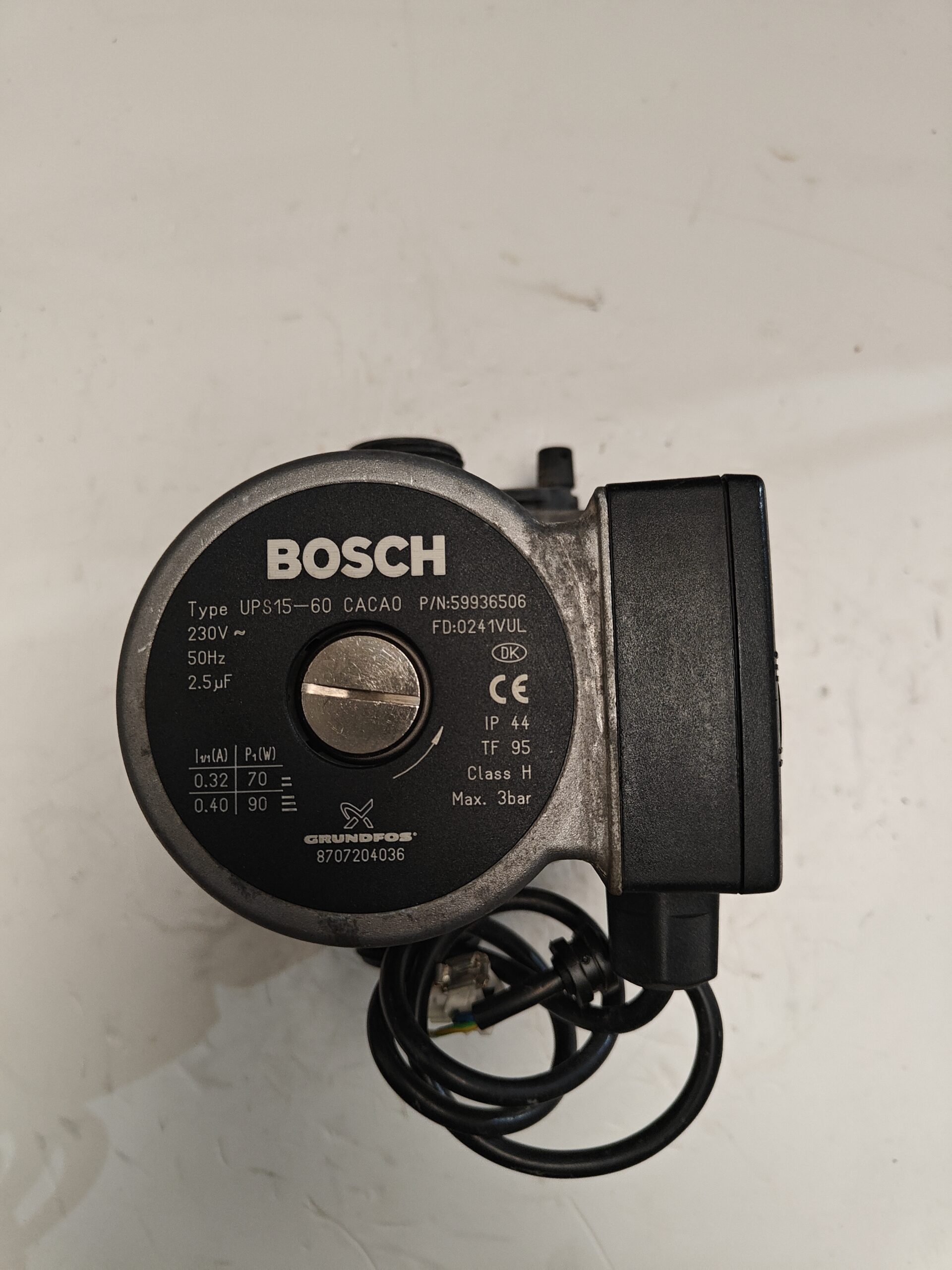

- Lee la etiqueta de la bomba: debe poner UPS15-60 CACAO, P/N 59936506 y el código 8707204036.
- Mira el FD de tu caldera: el despiece oficial da la 8707204036 a las ZW23 AE y ZS23 AE con FD ≥ 287; con FD ≤ 286 es otra bomba, la 8717204348.
- Compara la referencia Bosch/Junkers 8707204036. Algunas la escriben J8707204036 o 87072040360 (ETK de Bosch: 8 707 204 036 0).
- Por confirmar: No la confundas con otras UPS 15-60: el P/N 59936518 a una CACAO para Worcester, y las 23-1 KE llevan la 8707204042.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Síntomas que requieren diagnóstico en la bomba circuladora 59936506
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Radiadores fríos aunque la caldera enciende y quema el gas.
Causa: Por confirmar: para esta bomba. Que un técnico compruebe si el agua circula.
- 02
Ruido excesivo o vibración durante el funcionamiento.
Causa: Señal citada por la misma.
- 03
Rotor agarrotado tras una larga parada estival.
Causa: Se registra como avería típica de esta bomba.
- 04
Fugas de agua visibles en el cuerpo de la bomba.
Causa: Señal citada por.
- 05
La caldera se apaga poco tiempo después de encenderse, con la tecla de rearme y el LED 45 °C parpadeando.
Causa: Sobrecalentamiento: el limitador de temperatura ha actuado. Puede haber aire en la instalación o la bomba agarrotada.
Abrir las válvulas de ida y retorno, purgar la instalación y rearmar. Si se repite, que un técnico desbloquee el eje de la bomba.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Bosch/Junkers 59936506
- Referencia de catálogo
- 59936506
- SKU interno Uniclima
- BOM027
- Marca
- Bosch/Junkers
- Tipo de pieza
- Bombas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- FD
- 0241VUL
- Alimentación
- 230 V~
- Frecuencia
- 50 Hz
- Condensador
- 2,5 µF
- Protección
- IP44
- Clase térmica
- TF95
- Clase de aislamiento
- H
- Presión máxima marcada
- 3 bar
- Corriente / potencia (I1/1, P1)
- 0,32 A / 70 W; 0,40 A / 90 W
- Datos del fabricante — Peso
- 1,672 kg · ETK de Bosch
- Datos del fabricante — Código de barras (EAN)
- 4010009925187 · ETK de Bosch
- Aplicaciones pendientes de comprobar
- Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: ZS23 AE23 S2805 · ZS23 AE31 S2805 · ZS23 KE23 S2895 · ZS23 KE31 S2895 · ZW23 AE23 S2805 · ZW23 AE31 S2805 · ZW23 KE23 S2895 · ZW23 KE23 SO S2895 · ZW23 KE31 S2895
- Por confirmar: Estas señales salen del listado, no de un manual oficial. Un técnico debe confirmar que la causa es la bomba.
- Por confirmar: Junkers Euroline ZS23 KE23 — ETK de Bosch (ZS23KE23S5095); el catálogo 23-1 KE (2005) da la 8707204042: compara modelo y FD
- Por confirmar: Junkers Euroline ZW23 KE23 / KE31 y ZS23 KE31:
- Por confirmar: Junkers Euroline ZW23 KE23 SO
- Por confirmar: Junkers OW / OS (familia «ab FD287») y GLM/GVM23-2 — 1 origen: ETK de Bosch (Verwendungshinweis), por confirmar
- No compatible o excluido en origen: Junkers Euroline ZW23 AE / ZS23 AE con FD ≤ 286 — Llevan otra bomba: 8717204348 (despiece oficial, pos. 6)
- No confundir: 8707204042 — Bomba de las ZW/ZS 23-1 KE (catálogo oficial de 2005) — Es otra bomba, no la 8707204036 de esta etiqueta.
- No confundir: 59936518 — UPS 15-60 CACAO con otro P/N en en inglés, para Worcester — Difiere en dos cifras del 59936506 de esta etiqueta: compáralos.
- ZW23 AE y ZS23 AE (FD ≥ 287): despiece oficial de Bosch y por la 8707204036. P/N 59936506 de la etiqueta, confirmado; sin confirmación adicional externa leída lo recoge.
Dudas frecuentes sobre la bomba circuladora 59936506
¿Cómo identifico esta bomba Grundfos UPS15-60 CACAO?
¿Sirve para mi caldera Junkers Euroline ZW23 AE o ZS23 AE?
¿Qué diferencia hay entre 8707204036, 87072040360 y J8707204036?
¿En qué otras calderas se usa la 8707204036?
¿Es una bomba Grundfos o Bosch, y vale cualquier UPS 15-60?
¿Qué síntomas apuntan a esta bomba?
¿Quién debe montarla y qué se revisa al cambiarla?
