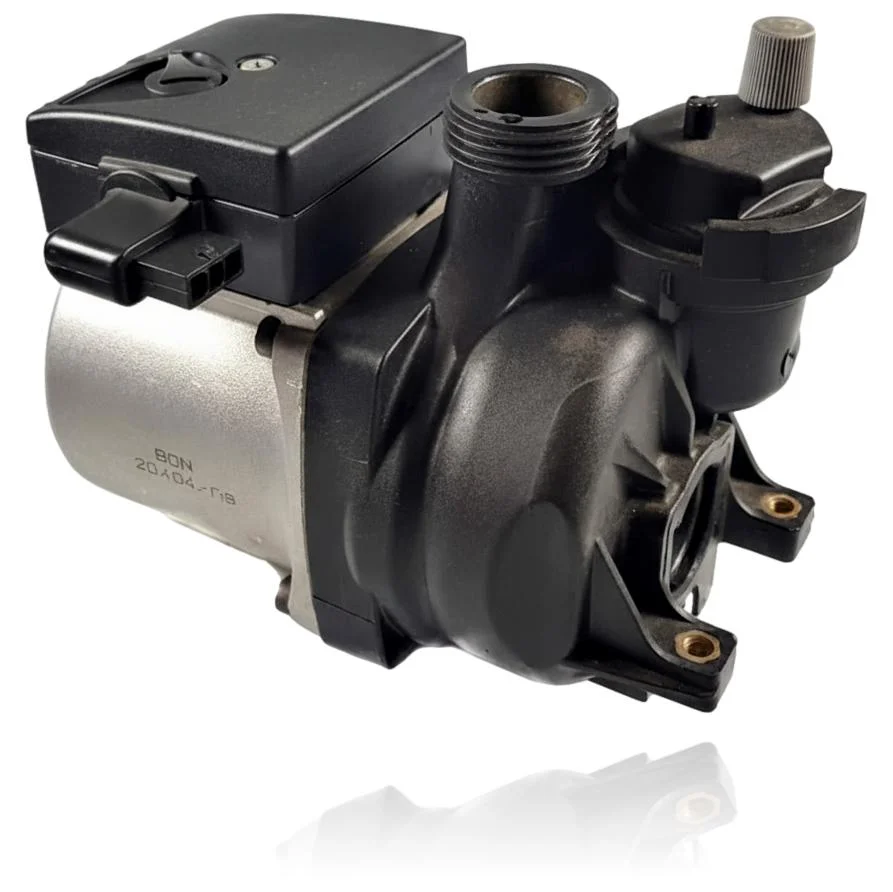

Bomba Circuladora Saunier Duval Thema NOx F 24 Ref. H150100109
La bomba circuladora Saunier Duval Thema NOX F 24, con referencia H150100109, es responsable de mover el agua por el circuito de calefacción de tu caldera. Si presenta fallos, notarás radiadores fríos, ruidos extraños, sobrecalentamientos o bloqueos por falta de circulación. Este modelo es compatible con la gama Thema, específicamente el NOx F24. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas o cuando aparezca el error F.75, que indica una falta de agua en la bomba.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- H150100109
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia H150100109
Bomba circuladora con referencia H150100109. Una compatibilidad contrastada: NOx F24.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval NOx F24 | Thema | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. H150100109 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo H150100109; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la bomba circuladora H150100109
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La bomba no arranca ni gira, aunque la caldera pide calefacción
Causa: El rotor está bloqueado y el motor no puede moverlo.
Intenta desbloquear el eje manualmente desde la ranura trasera antes de cambiar la bomba.
- 02
Ruido o vibración al ponerse en marcha
Causa: Hay aire dentro de la bomba o el rotor roza al girar.
Purga el aire usando el tornillo frontal y mira si el ruido desaparece.
- 03
La calefacción no calienta porque el agua no circula
Causa: Sin bombeo, el agua caliente se queda en la caldera y no llega a los radiadores.
Asegúrate de que las llaves de los radiadores y del circuito están abiertas antes de culpar a la bomba.
- 04
Gotea agua por el cuerpo de la bomba
Causa: El cierre del eje ha perdido estanqueidad con el uso.
Mira si la fuga viene del eje o de una junta cercana; a veces se soluciona reapretando sin tener que cambiar toda la bomba.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.23 | La caldera se apaga por seguridad: la temperatura cambia demasiado rápido. | La bomba circuladora puede estar bloqueada o no funcionar bien, lo que impide que el agua circule y causa diferencias de temperatura extrañas. Comprueba si la bomba arranca y consume energía, y mide la diferencia de temperatura entre la ida y el retorno después de purgar el sistema. |
| F.24 | La caldera se apaga por seguridad: la temperatura sube demasiado rápido. | Si la bomba no mueve el agua (porque está bloqueada o no tiene suficiente potencia), el sistema se calienta muy rápido. Comprueba si la bomba arranca y consume energía durante un test, y asegúrate de que no haya aire en el circuito. |
| F.75 | Error en la bomba: falta de agua. | Al empezar, no se detecta el aumento de presión que debería generar la bomba, posiblemente porque está defectuosa, bloqueada o funcionando en seco. Verifica si hay un aumento de presión al arrancar, prueba la bomba directamente y revisa el sensor de presión. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Saunier Duval H150100109
- Referencia de catálogo
- H150100109
- SKU interno Uniclima
- BCTNOXF24
- Marca
- Saunier Duval
- Tipo de pieza
- Bombas
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 80N
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Thema NOX (uso) (PDF) Instrucciones de uso oficiales de la gama Saunier Duval Thema NOX (edición F25), en español. Documento facilitado por Uniclima como referencia técnica.
Dudas frecuentes sobre la bomba circuladora H150100109
¿Cuándo hay que cambiar la bomba circuladora de la Thema NOx F24?
