Extractor De Humos FIME GR01230 Chaffoteaux Maya 24 FF - Ref. 61304720

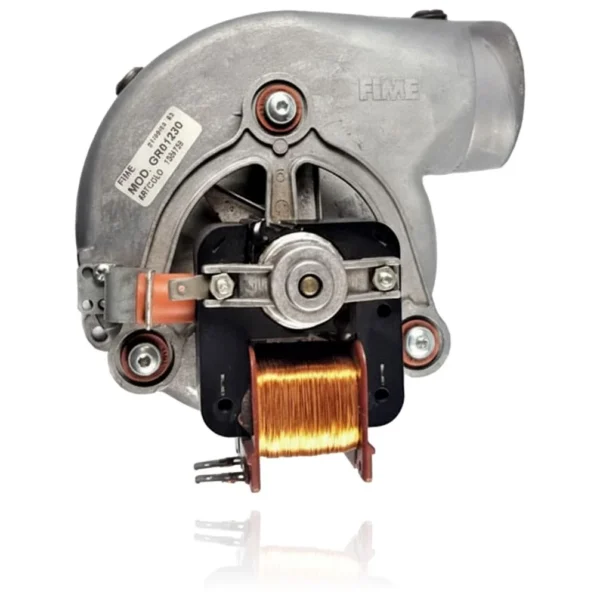

Extractor de humos de la marca FIME, código GR01230, para calderas Chaffoteaux Calydra Comfort, Centora 2.24 FF, Elexia Comfort y Maya 24 FF. El fabricante y el código constan en la etiqueta de la pieza. Se cambia cuando el extractor no arranca, hace ruido excesivo o la caldera bloquea por fallo de evacuación de humos.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 61304720
Extractor con referencia 61304720. 11 compatibilidades contrastadas: Calydra Delta 24 FF y Centora 1.24 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Calydra Delta 24 FF | CALYDRA | Contrastada |
| Chaffoteaux Centora 1.24 FF | CENTORA | Contrastada |
| Chaffoteaux Centora 2.24 FF | CENTORA | Contrastada |
| Chaffoteaux Centora 3.24 FF | CENTORA | Contrastada |
| Chaffoteaux Centora System 24 FF | CENTORA | Contrastada |
| Chaffoteaux Nexia 24 FF | NEXIA | Contrastada |
| Chaffoteaux Primaxia 24 FF | PRIMAXIA | Contrastada |
| Chaffoteaux Hyxia II 24 FF | HYXIA | Contrastada |
| Chaffoteaux Elexia Comfort 3.24 FF | ELEXIA | Contrastada |
| Chaffoteaux Nectra Comfort 2.24 FF | NECTRA | Contrastada |
| Chaffoteaux MC 2 24 FF | MC 2 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61304720 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 61304720; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor 61304720
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El extractor no arranca al pedir calor la caldera, aunque se oye el intento de encendido
Causa: El motor FIME está agarrotado o no recibe la fuerza de arranque necesaria para vencer la resistencia del rotor
Con la caldera desenchufada, intenta girar la turbina a mano: si no gira libre, confirma que el motor está gripado antes de comprar
- 02
Ruido o vibración notable en la zona del extractor, a veces con la caldera apagándose sola
Causa: El desequilibrio de la turbina por suciedad o el desgaste de los rodamientos provoca vibración y, en casos extremos, sobreesfuerzo del motor
Revisa si las palas de la turbina tienen suciedad o grasa acumulada: una limpieza puede eliminar el ruido sin cambiar la pieza
- 03
La caldera se enciende un instante, purga, y se bloquea con un fallo de evacuación de humos
Causa: El extractor no alcanza las revoluciones que la centralita necesita para validar la evacuación, así que corta el gas por seguridad
Comprueba antes que el conducto de humos no esté obstruido y que el terminal exterior no esté tapado por hielo, nido o suciedad
- 04
El extractor funciona pero de forma intermitente, se para y vuelve a arrancar solo
Causa: Puede deberse a un motor que se recalienta y se autoprotege, típico de rodamientos en mal estado o bobinado dañado
Anota cuánto tarda en pararse desde que arranca: si el patrón se repite siempre igual, apunta a un problema térmico del propio motor
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| E 23 | Velocidad baja del extractor. | El ventilador extractor (Fime MC 2 24 FF) gira por debajo de la consigna o no entrega la frecuencia/voltaje de tacómetro esperada; verificar 230 V al motor y la señal tacho del 3er hilo hacia la placa, así como rodetes/rodamientos y obstrucciones en el conducto. |
| E 24 | Defecto de control de funcionamiento del extractor. | La placa ordena extracción pero no recibe retorno del captor de velocidad del ventilador (tachómetro integrado/3 hilos); verificar alimentación al ventilador y continuidad/señal tacho. Si hay tensión y no hay retorno, el extractor está averiado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Chaffoteaux 61304720
- Referencia de catálogo
- 61304720
- Marca
- Chaffoteaux
- Tipo de pieza
- Extractores
- Unidades en stock
- 15 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante
- FIME
- Código de componente
- GR01230
Dudas frecuentes sobre el extractor 61304720
¿Qué marca fabrica el extractor de la Chaffoteaux Maya 24 FF?
¿Qué código FIME lleva marcado el extractor de la Elexia Comfort 24 FF?
¿Vale este extractor FIME GR01230 para mi Chaffoteaux Calydra Comfort 24 FF?
¿La referencia 61304720 es el código que aparece en la etiqueta del extractor de la Centora 2.24 FF?
¿Cuándo hay que sustituir el extractor de la Chaffoteaux Maya 24 FF?
