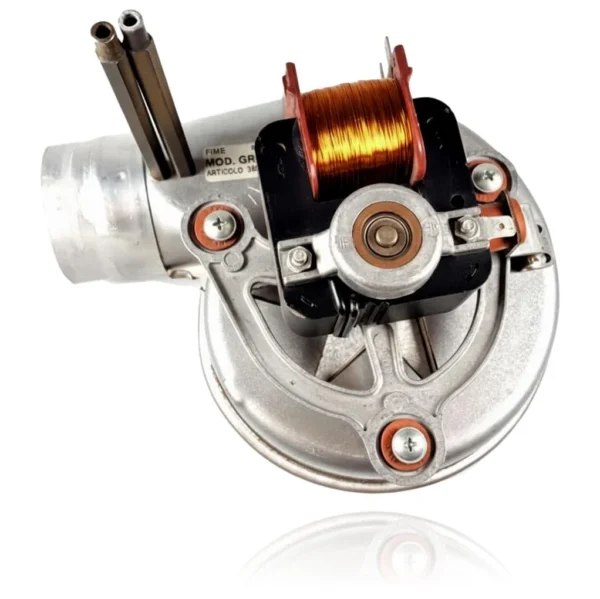

Extractor De Humos FIME Para Caldera Saunier Duval Renova Micra 24 SE - Ref. ECRM23SE
Si tu caldera no enciende o se bloquea por fallo de evacuación de humos, es posible que necesites el extractor de humos FIME, referencia 0020076139. Este ventilador se encarga de evacuar los gases de la combustión y crear el tiro necesario para el arranque de la caldera. Cuando falla, se puede presentar el código de error F.32: Fallo: ventilador. Es compatible con modelos de las gamas EURA, HABITAT, LASER, RENOVA y SUPERMICRA, entre otras. Se recomienda sustituirlo cuando notes problemas en el encendido o bloqueo por evacuación de humos.
IVA incluido
Consultar por WhatsAppCalderas Renova compatibles con la referencia 03500999
Extractor con referencia 03500999. Cinco compatibilidades contrastadas: 23 SE y 23 SE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Renova 23 SE | EURA | Contrastada |
| Renova 23 SE | HABITAT | Contrastada |
| Renova 221 SE | LASER | Contrastada |
| Renova MICRA 24 SE | RENOVA | Contrastada |
| Renova 24 SE | SUPERMICRA | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 03500999 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 03500999; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor 03500999
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, se para a los pocos segundos y no llega a dar llama.
Causa: El presostato no cierra el contacto porque el extractor no alcanza la depresión mínima de seguridad.
Mira que los tubitos de silicona del presostato no estén doblados, sueltos o taponados antes de cambiar el extractor.
- 02
El extractor hace un ruido metálico o un pitido agudo al arrancar.
Causa: El cojinete del motor está desgastado y el eje roza contra la carcasa al girar.
Gira el rodete a mano con la caldera apagada; si notas rozamiento o un punto duro, confirma el desgaste del cojinete.
- 03
La caldera se bloquea sola durante el funcionamiento con aviso de fallo de extracción o de humos.
Causa: El extractor pierde caudal en caliente porque el motor se recalienta o el rodete está sucio, y deja de sostener la depresión exigida.
Deja enfriar la caldera y repite un ciclo de encendido para ver si el fallo aparece siempre al mismo tiempo de funcionamiento; eso apunta a sobrecalentamiento del motor.
- 04
El extractor gira muy despacio o de forma intermitente, casi sin fuerza.
Causa: El motor está perdiendo bobinado o el rodete arrastra por suciedad acumulada, y no llega al régimen que necesita la caldera.
Escucha si el extractor arranca fuerte y luego decae, frente a un zumbido constante sin llegar a girar: son averías distintas.
Códigos de error Renova que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F.32 | Fallo: ventilador. | El extractor/ventilador de humos (Ref. 03500999) está bloqueado, no gira a las RPM esperadas o no envía la señal de tacómetro a la PCB; también puede haber conector/mazo interrumpido u obstrucción en aire/humos. Verificar alimentación al ventilador, señal tacométrica, giro libre y ausencia de obturaciones en toma/evacuación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Renova 03500999
- Referencia de catálogo
- 03500999
- Marca
- Renova
- Tipo de pieza
- Extractores
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante del componente
- FIME
- El fabricante que consta en la pieza es FIME, no Saunier Duval: es el fabricante real del componente, no de la caldera.
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Renova 23 SE (PDF)Documento © Renova, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 03500999
¿Este extractor FIME vale para una Saunier Duval Renova Micra 24 SE?
¿Quién fabrica el extractor de la Saunier Duval Eura 23 SE?
¿Qué avería indica que hay que cambiar el extractor de una Saunier Duval Habitat 23 SE?
