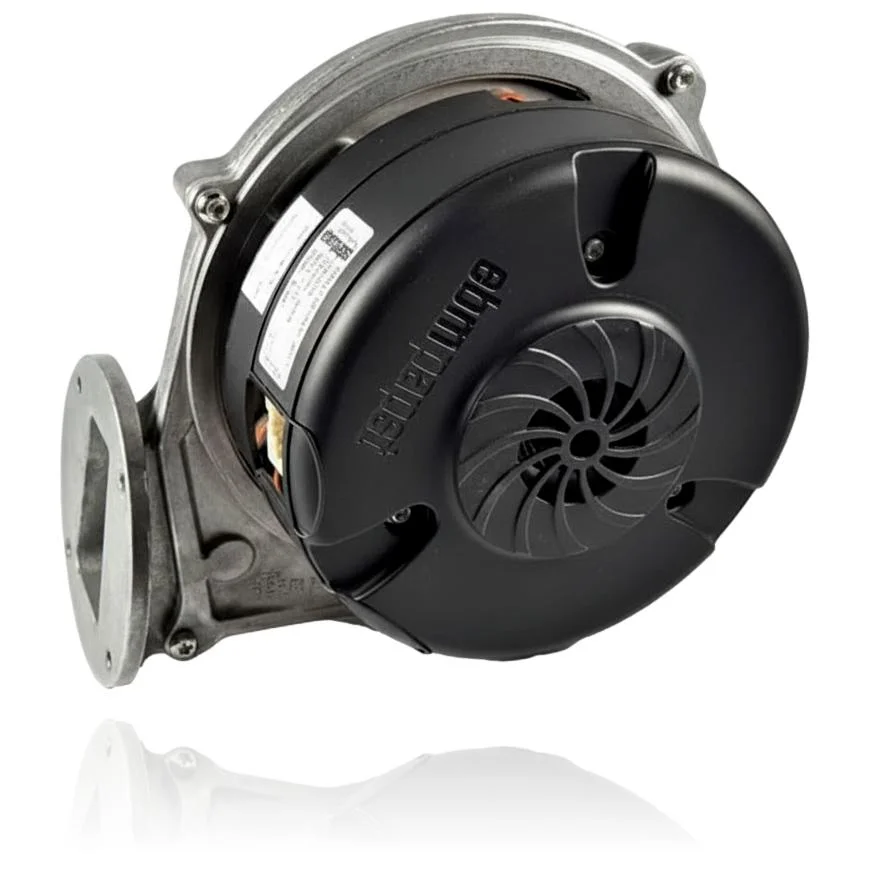

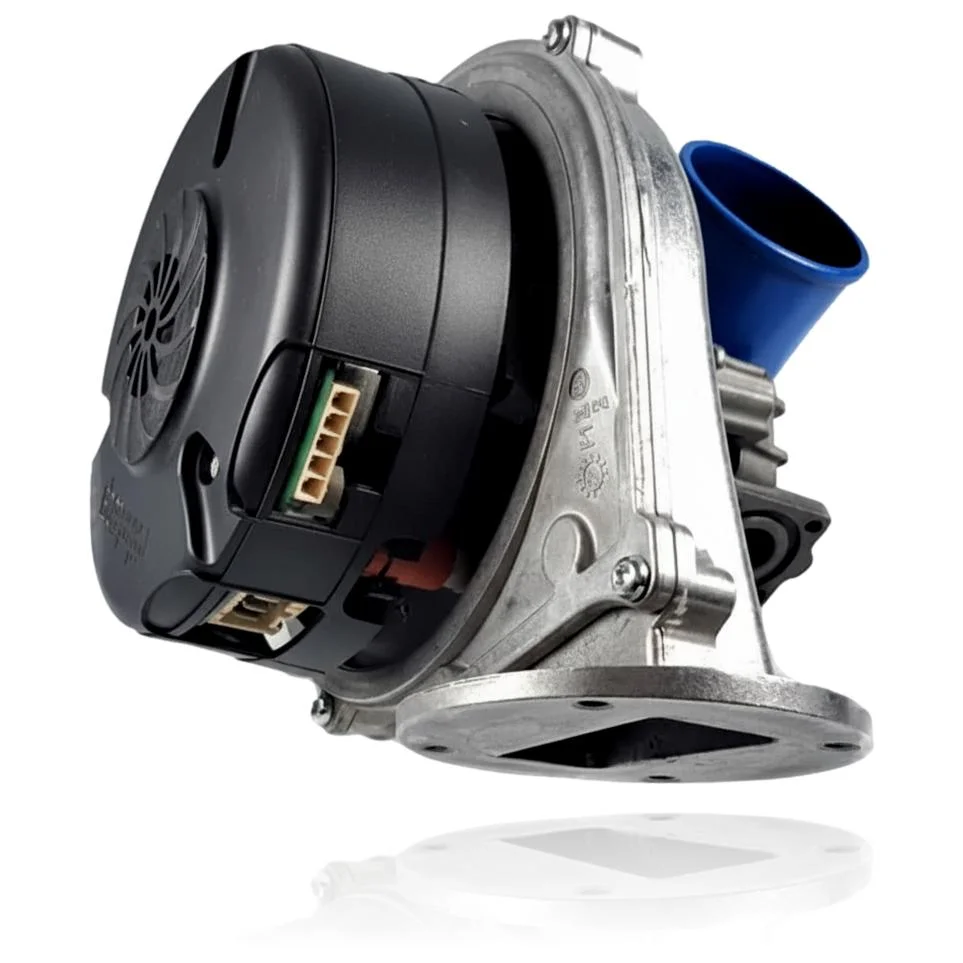

Ventilador Extractor Ebm-papst Para Caldera Biasi / Manaut Myto Condens 24
Si tu caldera no enciende o se bloquea por fallo en la evacuación de humos, es posible que necesites el ventilador extractor ebm-papst para caldera Biasi / Manaut Myto Condens 24. Esta pieza es responsable de evacuar los gases de la combustión y crear el tiro necesario para el arranque de la caldera. Cuando falla, puedes ver los códigos de error Er 05 o 05E en el control remoto. Es compatible con los modelos Myto Condens Plus 24 y Myto (Inox) Condens 24, entre otras. Se recomienda sustituirlo cuando presente fallos o no funcione correctamente.
IVA incluido
Consultar por WhatsAppCalderas Manaut compatibles con la referencia BI1503109
Extractor con referencia BI1503109. Dos compatibilidades contrastadas: Myto Condens Plus 24 y Myto (Inox) Condens 24.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Manaut Myto Condens Plus 24 | Myto Condens | Contrastada |
| Manaut Myto (Inox) Condens 24 | Myto Condens | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. BI1503109 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo BI1503109; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el extractor BI1503109
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y se bloquea con el extractor parado o sin girar.
Causa: Si el extractor no gira, el presostato de aire no cierra el contacto y la centralita no permite el paso del gas.
Desenchufa la caldera y verifica que la turbina gire libremente al empujarla con el dedo; si está agarrotada, confirma el fallo mecánico antes de comprar.
- 02
El ventilador hace ruido o vibra en marcha, un zumbido que se nota en toda la caldera.
Causa: El ruido en marcha suele indicar un rodamiento en mal estado, más que un fallo eléctrico repentino.
Observa si el ruido es constante o solo aparece al arrancar y parar: si solo se escucha al arrancar, puede ser suciedad en lugar de un rodamiento desgastado.
- 03
El extractor no gira o gira de forma intermitente, arrancando y parando sin motivo aparente.
Causa: Esto puede ser causado por un falso contacto en el conector, humedad en el bobinado o un rodamiento que se agarrota intermitentemente.
Revisa el conector y el cableado hasta el extractor en busca de humedad, oxidación o hilos sueltos, antes de cambiar la pieza completa.
- 04
La caldera se enciende pero se bloquea a los pocos minutos, coincidiendo con el extractor en marcha.
Causa: Si el extractor pierde revoluciones mientras está en marcha, el presostato deja de detectar la extracción correcta y la centralita corta el suministro por seguridad.
Asegúrate de que el conducto de evacuación de humos no tenga obstrucciones que obliguen al extractor a trabajar más de lo normal.
Códigos de error Manaut que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| Er 05 | Anomalía control: ventilador. | El extractor no arranca o no entrega la señal de tacómetro a la placa, que no detecta velocidad y bloquea con Er 05. Verificar en modo deshollinador: comprobar 230 V en el conector del ventilador y que en INFO (d9) aparezca velocidad; si no hay giro/señal, el ventilador BI1503109 está defectuoso. |
| 05E | Anomalía control ventilador (código en control remoto). | Misma avería que Er 05 pero mostrada por el remoto: el extractor no gira o no devuelve señal de rpm a la PCB. Comprobar alimentación al ventilador y la señal de tacómetro (pines OUT/5V/GND) o lectura de rpm en INFO; si falla, sustituir el extractor BI1503109. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Manaut BI1503109
- Referencia de catálogo
- BI1503109
- Marca
- Manaut
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante del componente
- ebm-papst
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Manaut Myto (Inox) Condens 24 (PDF)Documento © Manaut, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor BI1503109
¿Este ventilador extractor ebm-papst sirve para la caldera Myto Condens Plus 24?
¿Cuántos modelos de calderas son compatibles con este ventilador?
¿Qué códigos de error indican que hay que cambiar el ventilador extractor?
¿Qué síntomas indican que el extractor necesita ser reemplazado?
¿Dónde puedo encontrar más información sobre este ventilador?
