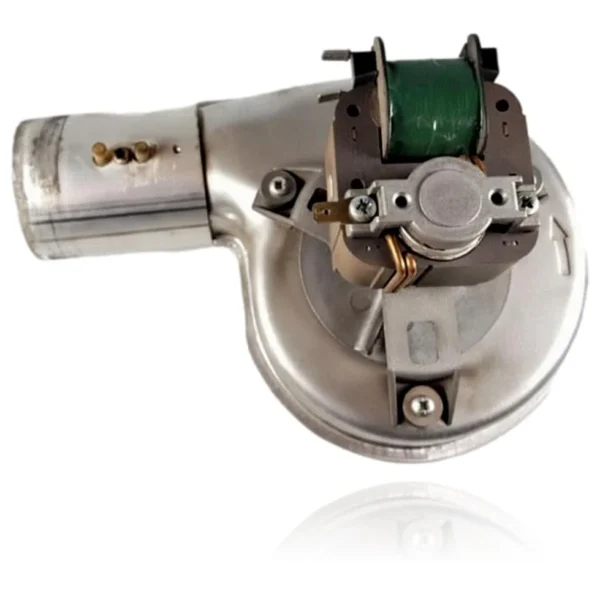

Extractor Roca RS 20 20 F Ref. 122022190
El Extractor Roca RS 20 20 F, con referencia 122022190, es un ventilador de humos que evacúa los gases de la combustión y genera el tiro necesario para el arranque de la caldera. Cuando falla, la caldera puede no encender o bloquearse debido a problemas en la evacuación de humos, lo que puede manifestarse con códigos de error como 60-80-90, 20 o 40-50-80-90. Este extractor es compatible con varios modelos de la gama Roca RS-20 y R-20/20, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo si se presentan estos síntomas o si la caldera no opera correctamente.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 122022190
- Garantía
- 1 año
Calderas Roca compatibles con la referencia 122022190
Extractor con referencia 122022190. 25 compatibilidades contrastadas: RS-20/20F GN y RS-20/20F GP.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Roca RS-20/20F GN | Roca RS-20 (mural estanca) | Contrastada |
| Roca RS-20/20F GP | Roca RS-20 (mural estanca) | Contrastada |
| Roca RS-20/20T GN | Roca RS-20 (mural estanca) | Contrastada |
| Roca RS-20/20T GP | Roca RS-20 (mural estanca) | Contrastada |
| Roca R-20/20FF GC | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20FF GN | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20FF GP | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20FP GC | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20FP GN | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20FP GP | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20/20T GN | Roca R-20/20 (estanca) | Contrastada |
| Roca R-20AF GC | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AF GN | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AF GP | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AFP GC | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AFP GN | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AFP GP | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AIF +ACUM GN | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20AIF +ACUM GP | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20F GC | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20F GN | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20F GP | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20FP GC | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20FP GN | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
| Roca R-20FP GP | Roca R-20 A/F (atmosferica-estanca) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 122022190 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 122022190; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 122022190
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Ruido de vibración o chirrido de la turbina justo al arrancar la caldera.
Causa: El rodamiento o el rodete del extractor están desgastados y generan fricción al girar.
Con la caldera desenchufada, gira la turbina con la mano: si notas agarrotamiento o ruido de roce, confirma el desgaste.
- 02
El extractor no arranca y la caldera se bloquea con avería de extracción de humos.
Causa: El motor no llega a la velocidad mínima para que el presostato de aire confirme el giro y autorice el encendido.
Antes de cambiar la pieza, revisa el terminal de salida de humos en el exterior por si está obstruido, algo frecuente en instalaciones antiguas.
- 03
La caldera se detiene durante el funcionamiento, no solo al intentar encender.
Causa: El extractor pierde revoluciones en marcha y deja de mantener la depresión mínima exigida por la seguridad de evacuación.
Fíjate si el corte coincide siempre con un momento parecido de funcionamiento; ayuda a diferenciar el extractor de un problema de tiro.
- 04
El extractor arranca con normalidad pero se para él solo a los pocos segundos.
Causa: El motor pierde continuidad eléctrica de forma intermitente por el desgaste interno del bobinado.
Anota si el fallo es constante o solo ocurre en frío o en caliente; un patrón intermitente orienta hacia el propio extractor y no hacia la placa.
Códigos de error Roca que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 60-80-90 | Presión insuficiente en el presostato o termostato de humos. | El extractor no gira, gira lento o no alcanza caudal, por lo que el presostato no cierra y la placa bloquea el encendido; verificar tensión al ventilador en arranque y que el presostato cierre midiendo ΔP/continuidad. |
| 20 | Espera de cierre del presostato. | En los modelos R-20/20FF equivale al 60-80-90: el extractor no genera la depresión mínima para conmutar el presostato; comprobar que el ventilador arranca, limpiar turbina/venturi y verificar cierre del presostato. |
| 40-50-80-90 | Presión superior a cero en el presostato o termostato de humos. | El sistema detecta presión de aire antes del arranque; puede deberse a turbina extractora en mal estado o venturi/tomas creando depresión permanente; verificar que el ventilador está parado en reposo y que el presostato está abierto, revisar tubos y venturi. |
| 19 | Espera de la apertura del presostato. | En R-20/20FF (equivalente a 40-50-80-90) el presostato aparece cerrado en reposo; una turbina/venturi con suciedad u otros defectos de extracción pueden mantener depresión residual; comprobar que el extractor no crea ΔP con la caldera parada y que el presostato abre. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Roca 122022190
- Referencia de catálogo
- 122022190
- SKU interno Uniclima
- ECRRS2020F
- Marca
- Roca
- Tipo de pieza
- Extractores
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Dudas frecuentes sobre el extractor 122022190
¿Vale este extractor para una caldera Roca R-20AF?
