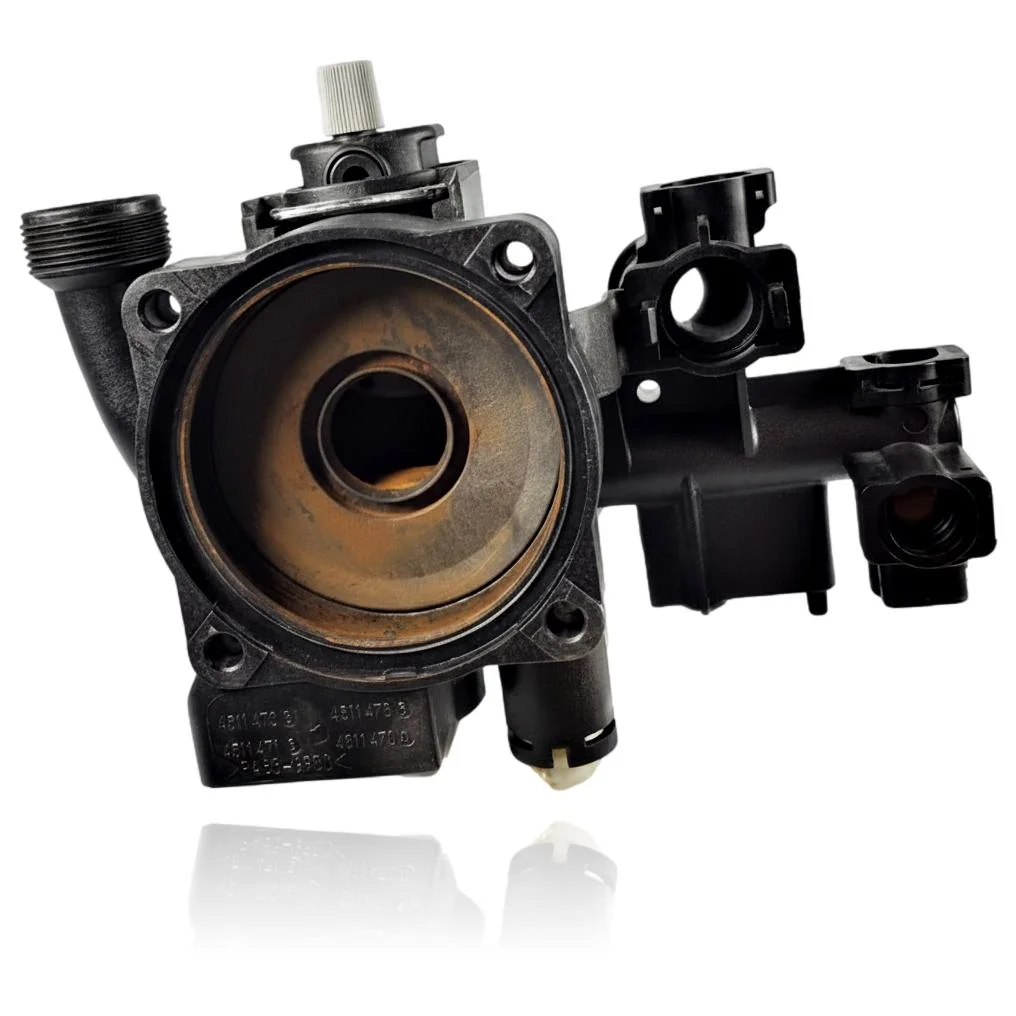

Bloque Saunier Duval Hidráulico Bomba Themafast F 25 E H MOD Ref. 0020037988
El bloque hidráulico de la bomba Themafast F 25 E H se encarga de conducir y repartir el agua entre los circuitos de la caldera. Si presenta fallos, el usuario puede notar fugas, pérdida de presión o problemas en la producción de agua caliente. Puede dar lugar a códigos de error como F.75, F.23, F.24 y F.20. Este componente es compatible con calderas de las gamas Isofast Condens, Isofast (no condens) y Themafast, incluyendo modelos como Isofast Condens F 35 E, Themafast F 30 E H-MOD, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando se detecten estos síntomas o errores.
- Tipo de pieza
- Hidráulicos
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020037988
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia 0020037988
Grupo hidráulico con referencia 0020037988. 12 compatibilidades contrastadas: Isofast Condens F 35 E y Isofast Condens F 30 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast Condens F 35 E | Isofast Condens | Contrastada |
| Saunier Duval Isofast Condens F 30 E | Isofast Condens | Contrastada |
| Saunier Duval Isofast 21 Condens F 35-B | Isofast Condens | Contrastada |
| Saunier Duval Isofast 21 Condens F 25 | Isofast Condens | Contrastada |
| Saunier Duval Isofast F 30 E H-MOD | Isofast (no condens) | Contrastada |
| Saunier Duval Isofast F 35 EA | Isofast (no condens) | Contrastada |
| Saunier Duval Isofast F35E H-MOD | Isofast (no condens) | Contrastada |
| Saunier Duval Themafast Condens F 24E | Themafast Condens | Contrastada |
| Saunier Duval Themafast Condens F 30E | Themafast Condens | Contrastada |
| Saunier Duval Themafast Condens F 30 H-MOD | Themafast Condens | Contrastada |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Contrastada |
| Saunier Duval Themafast F 25 E H-MOD | Themafast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020037988 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del grupo hidráulico que tienes montado y comprueba si coincide con la referencia de catálogo 0020037988; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el grupo hidráulico 0020037988
El grupo hidráulico integra la válvula, el by-pass y las conexiones de agua. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Los radiadores calientan poco o nada aunque la caldera enciende con normalidad
Causa: La bomba del bloque hidráulico no mueve el caudal necesario por desgaste o bloqueo del rodete
Mira si la bomba vibra o suena al arrancar; si no hay ninguna señal, puede estar bloqueada
- 02
La bomba no arranca tras un periodo largo sin usar la calefacción, como al final del verano
Causa: El eje se agarrota por sedimentos acumulados durante la inactividad
Con la caldera fría, prueba a liberar el eje con un destornillador plano por la ranura frontal
- 03
Ruido de vibración o zumbido en la zona del bloque con la instalación en marcha
Causa: Puede deberse a aire atrapado en el circuito o a un rodete dañado en el interior del bloque
Purga bien los radiadores y el circuito antes de concluir que el bloque está averiado
- 04
Hay goteo o humedad bajo la caldera, cerca del bloque hidráulico
Causa: Las juntas internas pierden estanqueidad con el uso y los cambios de temperatura
Seca la zona y revisa tras un ciclo de calefacción para localizar el punto exacto antes de sustituir la pieza
- 05
El agua caliente sanitaria funciona pero la calefacción no calienta bien, o al revés
Causa: El bloque hidráulico reparte el caudal entre ambos circuitos y un fallo puede afectar solo a uno
Anota si el problema aparece en los dos usos o solo en uno antes de decidir que la pieza completa falla
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.75 | El control no detecta aumento de presión al arrancar la bomba (falta de agua/presión o fallo de bomba/sensor). | Si el circulador (bloque 0020037988) está bloqueado, no arranca o no responde, el sensor de presión no ve la subida prevista y la caldera bloquea en F.75; verificar arranque eléctrico/PWM, consumo y que el rotor gire tras purga. |
| F.23 | Desconexión de seguridad por variación de temperatura entre ida y retorno excesiva. | Una bomba bloqueada o trabajando a mínima potencia impide la circulación, aumenta la ΔT y dispara F.23; comprobar que el circulador gira, su consumo y caudal, y purgar el primario. |
| F.24 | Desconexión de seguridad por subida de temperatura demasiado rápida. | Si el circulador del bloque 0020037988 está agarrotado o con potencia insuficiente, el agua no evacúa calor y la temperatura sube con rapidez; verificar giro/consumo de la bomba, señal PWM y purga del circuito. |
| F.20 | Desconexión de seguridad del limitador de temperatura (sobrecalentamiento). | La falta de circulación por bomba bloqueada en el bloque 0020037988 provoca sobrecalentamiento en el intercambiador; comprobar arranque y caudal del circulador, liberar eje si está agarrotado y purgar. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del grupo hidráulico Saunier Duval 0020037988
- Referencia de catálogo
- 0020037988
- SKU interno Uniclima
- HBTF25MOD
- Marca
- Saunier Duval
- Tipo de pieza
- Hidráulicos
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- material
- PA66-GF3
Dudas frecuentes sobre el grupo hidráulico 0020037988
¿Este bloque hidráulico Ref. 0020037988 es compatible con la Isofast Condens F 35 E?
¿Puedo utilizar el bloque hidráulico HBTF25MOD en la Themafast F 30 E?
¿El bloque hidráulico es adecuado para la Isofast 21 Condens F 25?
¿Qué códigos de error son comunes en este bloque hidráulico?
¿Cuántos modelos son compatibles con este bloque hidráulico?
¿Este bloque hidráulico sirve para la Themafast Condens F 30 E?
