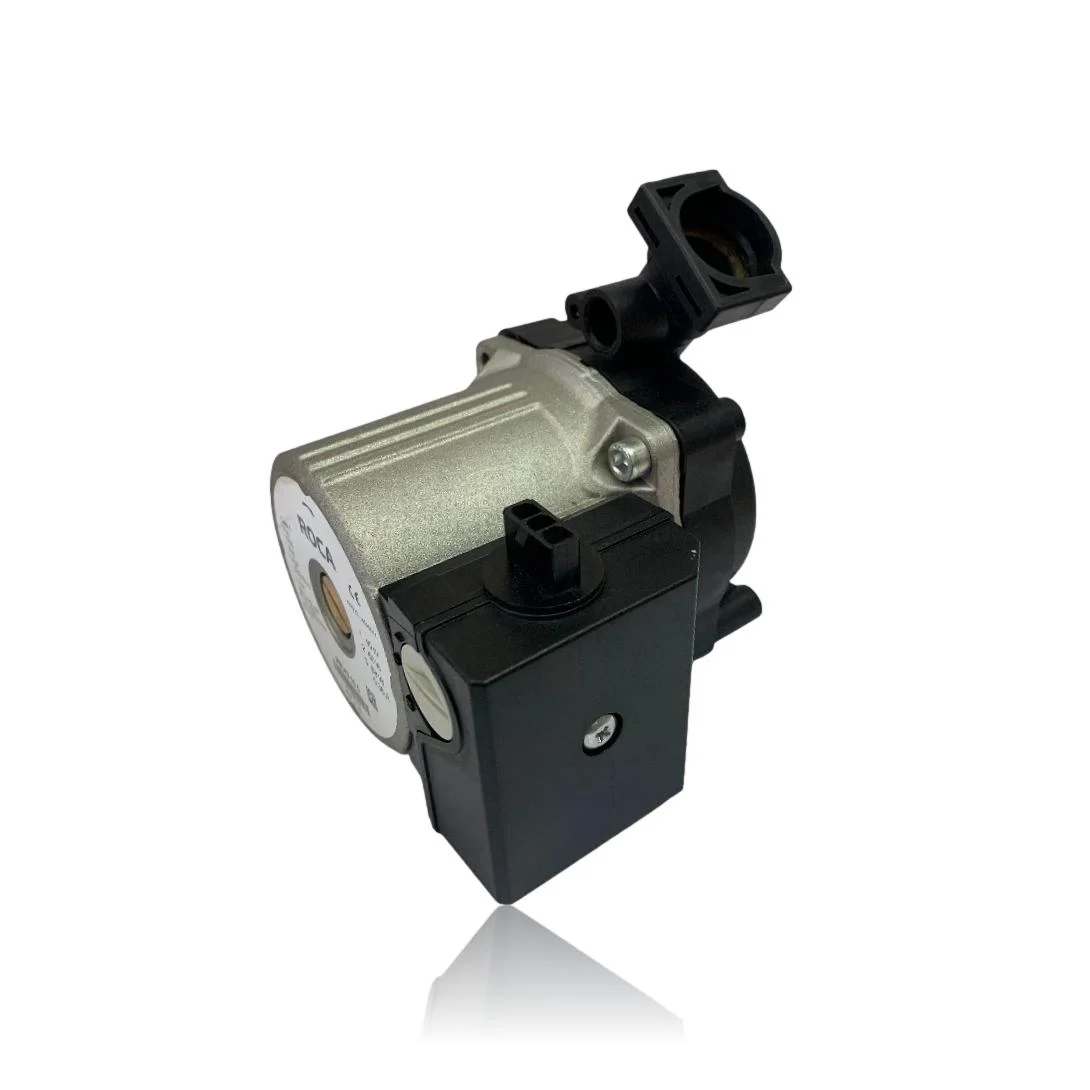

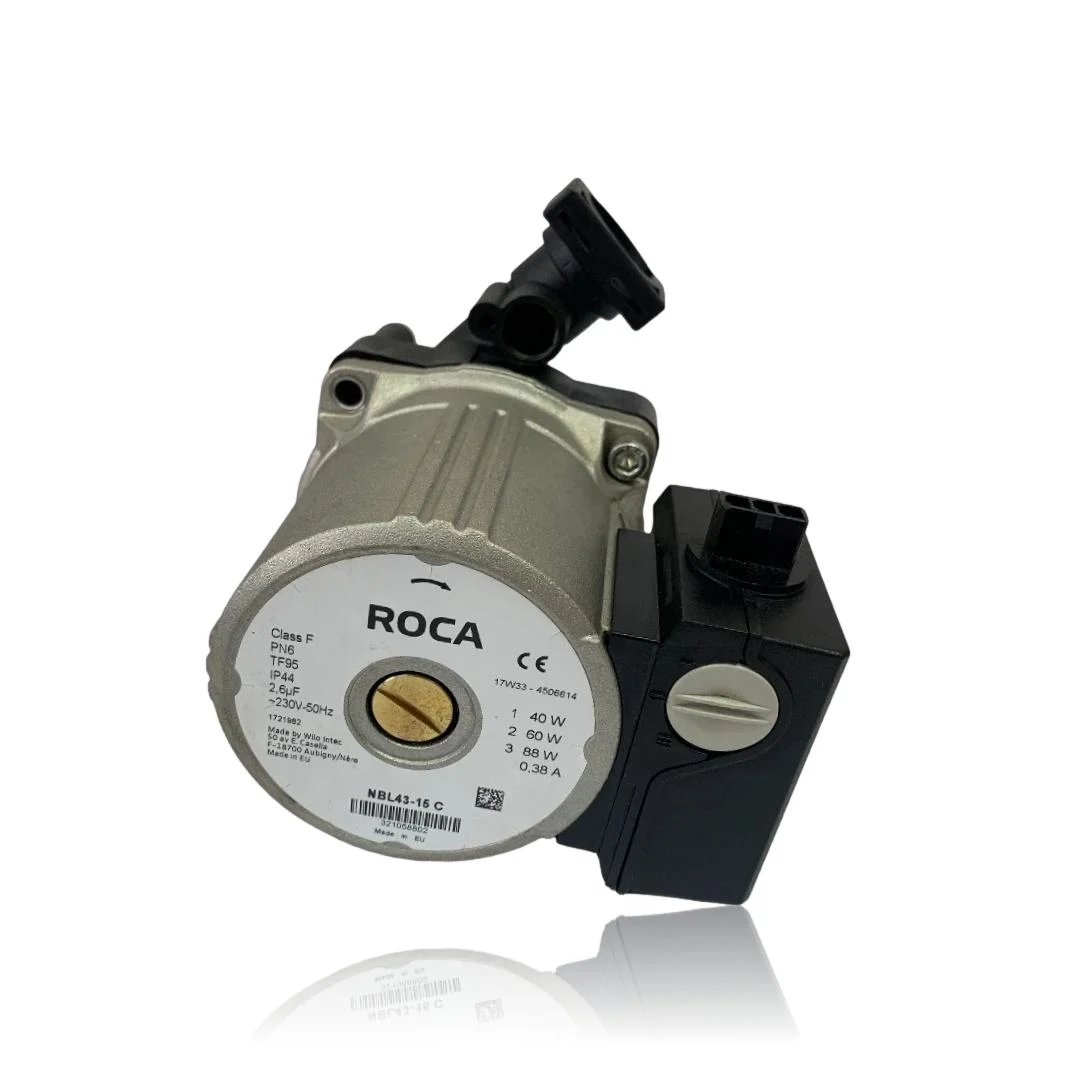

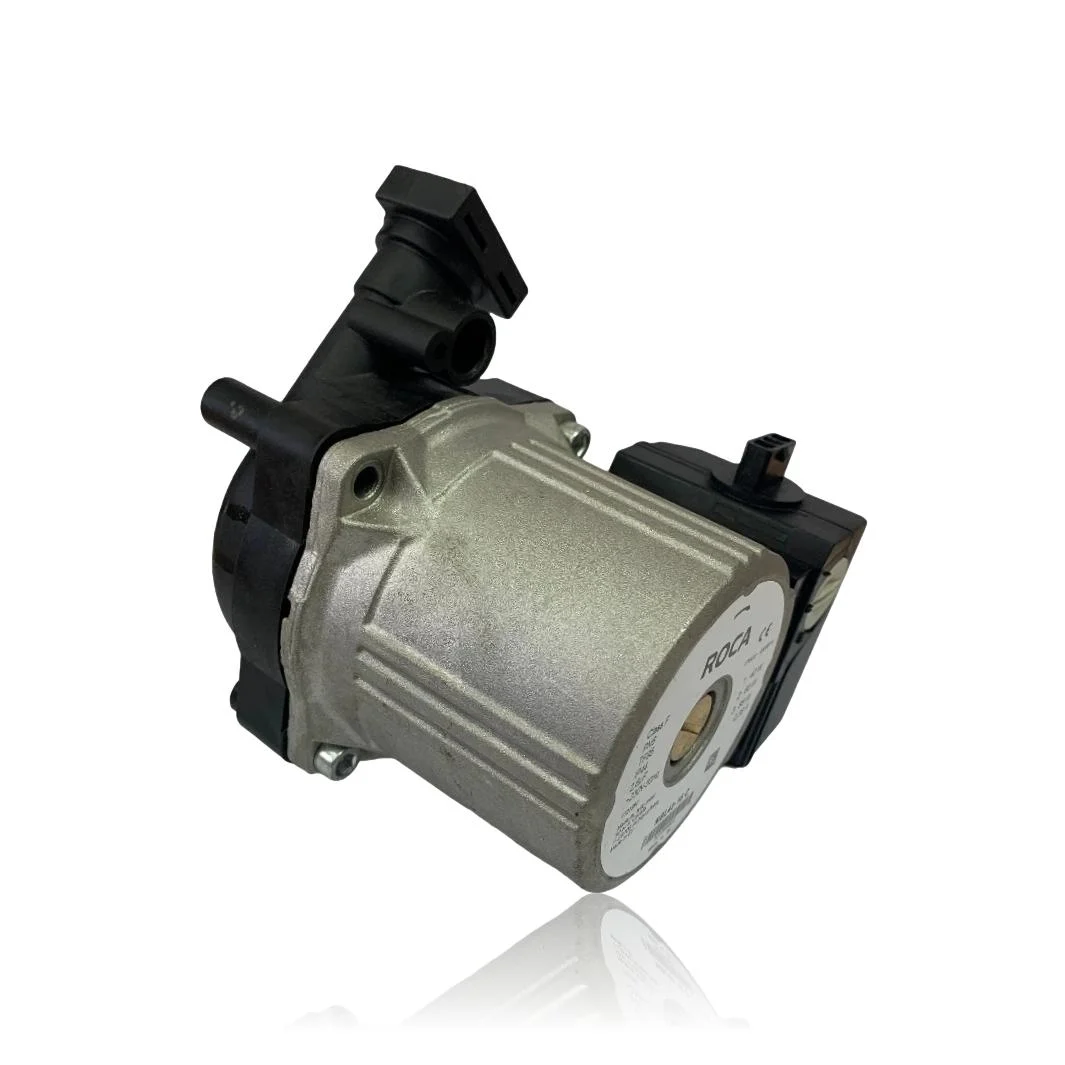

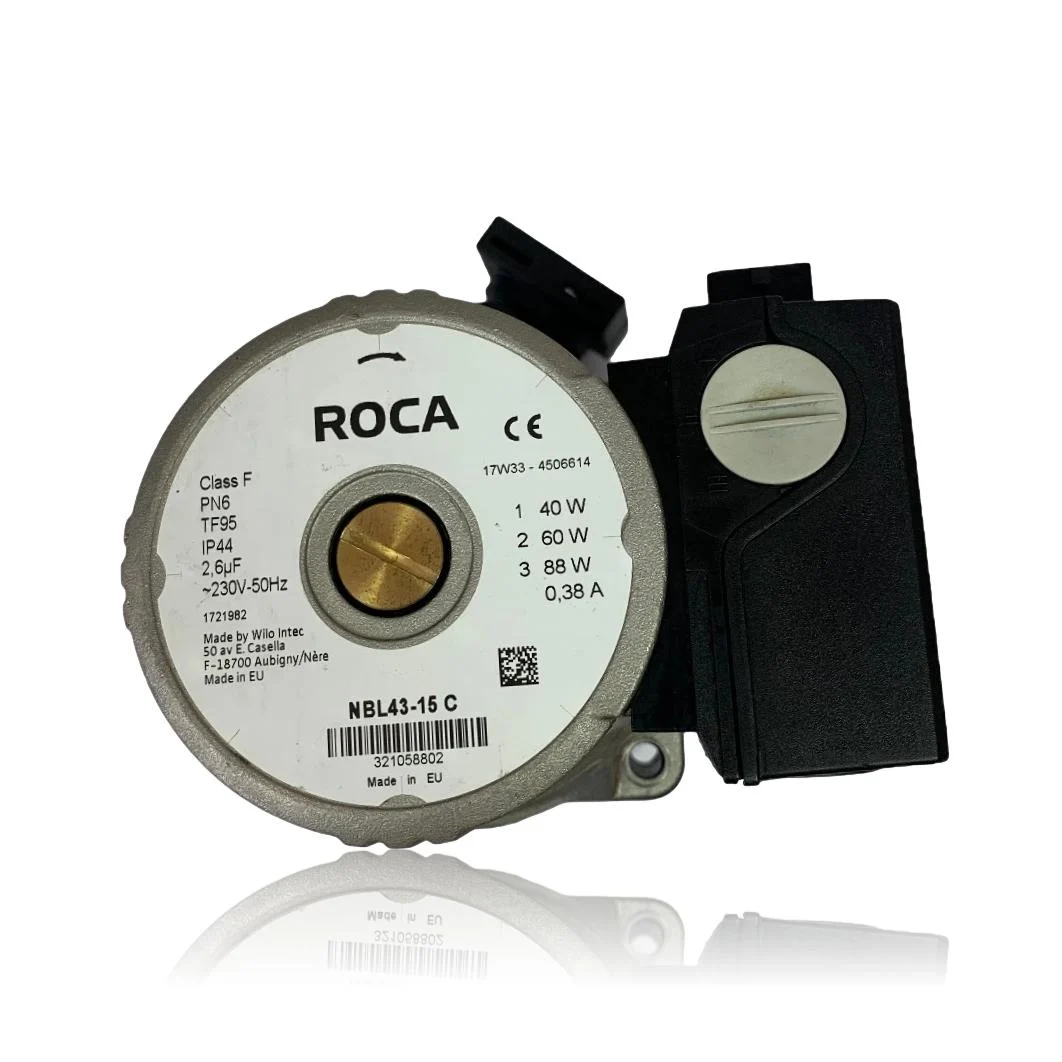

ReacondicionadoEn stockBomba Circuladora Bloque Hidráulico Roca Victoria 20 20 F Ref. 122070290
Bloque hidráulico de repuesto para caldera. Integra varios componentes del circuito de agua en un único conjunto, cuya composición exacta varía según el modelo. Consulta la referencia específica de tu caldera antes de realizar el pedido.
- 122070290
- Roca
- Grupo hidráulico
- Reacondicionado revisado
- Envío 24/48 h
Disponibilidad: 1 disponibles
¿Para qué sirve el grupo hidráulico de tu caldera Roca?
El grupo hidráulico es el bloque que gestiona la distribución y el control del agua dentro de la caldera. Dirige el flujo entre el circuito de calefacción y el de agua caliente sanitaria, mantiene la presión correcta del circuito y protege los componentes internos frente a variaciones de caudal. Su avería suele provocar fallos simultáneos en varias funciones de la caldera.
Datos clave
- Referencia
- 122070290
- Marca
- Roca
- Tipo de pieza
- Grupo hidráulico
- Función
- El grupo hidráulico centraliza los elementos de gestión del circuito de agua de la caldera. Integra en un único bloque componentes como la válvula de 3 vías, el by-pass automático, la llave de llenado, los sensores de presión y temperatura y, según el modelo, el presostato diferencial o el purgador. Su función es dirigir el agua entre el circuito de calefacción y el de agua caliente sanitaria, mantener la presión del circuito y proteger la bomba en condiciones de caudal bajo.
- Compatible con
- Roca Victoria
- Estado
- Reacondicionada
- Envío
- 24/48 h
Descargar PDF
Confirma si esta pieza es la correcta
- 1Revisa que la referencia de tu pieza sea 122070290
- 2Compara la forma de los racores y conexiones
- 3Comprueba el modelo exacto de la caldera
- 4Envíanos foto por WhatsApp si tienes dudas
Modelos de caldera Roca compatibles con esta hidráulico:
Referencia y nombres alternativos
Referencia del fabricante para este grupo hidráulico. Comprueba que coincide con el modelo exacto de tu caldera antes de efectuar el pedido, ya que la composición interna del bloque varía entre versiones.
| Referencia principal | 122070290 |
| Marca | Roca |
| Tipo de pieza | Grupo hidráulico |
| Función | El grupo hidráulico centraliza los elementos de gestión del circuito de agua de la caldera. Integra en un único bloque componentes como la válvula de 3 vías, el by-pass automático, la llave de llenado, los sensores de presión y temperatura y, según el modelo, el presostato diferencial o el purgador. Su función es dirigir el agua entre el circuito de calefacción y el de agua caliente sanitaria, mantener la presión del circuito y proteger la bomba en condiciones de caudal bajo. |
Qué incluye este repuesto
Suministro de la hidráulico Roca 122070290; a continuación se detalla lo que comprende y lo que no.
Incluye
- Válvula de 3 vías integrada (según modelo)
- By-pass automático de caudal mínimo (según modelo)
- Llave de llenado del circuito (según modelo)
- Conectores y racores de serie para el modelo correspondiente
No incluye
- Bomba circuladora (se suministra por separado)
- Vaso de expansión (componente independiente)
- Presostato diferencial individual (en algunos modelos va separado)
- Material de instalación: juntas, cinta de teflón ni herramientas
Síntomas de avería
Un grupo hidráulico defectuoso puede manifestarse de formas distintas según qué componente interno ha fallado. Los síntomas siguientes son los más frecuentes, aunque el diagnóstico definitivo requiere la revisión de un técnico.
- La caldera solo calienta agua sanitaria, no el circuito de calefacciónLa válvula de 3 vías integrada en el bloque queda bloqueada en posición ACS, impidiendo el desvío del agua hacia el circuito de calefacción.
- La caldera solo da calefacción y no produce agua caliente sanitariaLa válvula de 3 vías queda atascada en posición calefacción, sin conmutar hacia el secundario de ACS cuando se abre un grifo.
- Pérdida de presión continua del circuito o caída brusca al demandar ACSUn by-pass interno deteriorado o una llave de llenado con fuga interna permiten pérdidas de agua que no son visibles externamente pero reducen la presión del circuito.
- Ruido de agua al detener la caldera o golpeteo hidráulico en la puesta en marchaEl by-pass automático interno no regula correctamente el caudal mínimo, provocando cambios bruscos de presión en el circuito secundario.
- Código de error de presostato diferencial o caudal sin que la bomba esté averiadaEl presostato diferencial alojado en el bloque puede obstruirse con cal o perder su membrana, generando señales erróneas de falta de circulación aunque la bomba funcione correctamente.
La coincidencia de varios de estos síntomas apunta con mayor probabilidad a un fallo en el grupo hidráulico. No obstante, algunos síntomas son compartidos con la bomba circuladora o el intercambiador. Se recomienda diagnóstico técnico antes de sustituir el conjunto.
Cómo comprobar la compatibilidad
Antes de confirmar que el grupo hidráulico es la causa del fallo, un técnico debería verificar los puntos siguientes para descartar otras causas y evitar sustituir un conjunto complejo de forma innecesaria.
- Comprobar que la bomba circuladora funciona correctamente y no es el origen del fallo de circulación.
- Verificar el estado de la válvula de 3 vías mediante medición eléctrica del actuador y comprobación mecánica del eje, antes de asumir que falla el bloque completo.
- Inspeccionar visualmente el grupo hidráulico en busca de cal acumulada, fugas o fisuras en el cuerpo del bloque.
- Revisar el presostato diferencial por separado si el modelo lo permite, para descartar que sea el único componente que ha fallado.
No confundir con piezas parecidas
El grupo hidráulico integra varios elementos en un solo bloque, lo que puede llevar a confundirlo con piezas individuales que lo componen o con otros conjuntos del circuito hidráulico. Las diferencias relevantes son las siguientes.
| Pieza | Diferencia |
|---|---|
| 122070290 | Es la Grupo hidráulico correcta para los modelos indicados; confirma siempre el código grabado en tu pieza. |
| Bomba circuladora | La bomba es el componente que genera el movimiento del agua en el circuito. En muchos modelos se monta sobre el grupo hidráulico pero es un elemento independiente con referencia propia. |
| Válvula de 3 vías suelta | En algunas calderas la válvula de 3 vías se comercializa de forma independiente. El grupo hidráulico, en cambio, integra la válvula junto con otros componentes en un único bloque de mayor tamaño. |
| Presostato diferencial o de agua | El presostato puede estar alojado dentro del bloque hidráulico o montado externamente según el modelo. Antes de sustituir el grupo completo, conviene verificar si el presostato se comercializa por separado para ese modelo. |
| Vaso de expansión | El vaso de expansión absorbe las dilataciones del agua caliente y se conecta al circuito desde el exterior. No forma parte del grupo hidráulico y tiene referencia y sustitución independientes. |
Proceso de revisión
A continuación se describe el proceso general de sustitución de un grupo hidráulico. Este procedimiento implica intervenir en el circuito de agua a presión y en conexiones eléctricas internas. Se recomienda encarecidamente que lo realice un técnico autorizado. El procedimiento aquí descrito es orientativo y puede variar según el modelo de caldera.
- Desconectar la caldera de la corriente eléctrica y cerrar las llaves de corte de gas y agua del circuito primario.
- Vaciar el circuito de agua de la caldera abriendo el purgador manual o la llave de vaciado. Colocar un recipiente bajo la caldera para recoger el agua residual.
- Fotografiar o anotar la posición de cada conexión hidráulica y el cableado eléctrico conectado al bloque antes de desmontar nada.
- Desconectar las conexiones eléctricas del actuador de la válvula de 3 vías, del presostato y de cualquier sonda alojada en el bloque.
- Aflojar y retirar las conexiones hidráulicas (racores, abrazaderas o tuercas según el modelo) con cuidado de no dañar los tubos adyacentes.
- Instalar el grupo hidráulico nuevo en posición correcta, reconectar todas las conexiones hidráulicas y eléctricas, rellenar el circuito, purgar el aire y verificar la estanqueidad antes de volver a encender la caldera.
Este proceso requiere conocimientos de fontanería y electricidad aplicada a calefacción. No se garantiza que los pasos aquí indicados sean válidos para todos los modelos. La instalación incorrecta puede provocar fugas, daños en la caldera o riesgos para la seguridad. Se recomienda que la sustitución la realice un instalador autorizado.
Instalación y recomendaciones
Datos orientativos sobre la complejidad de instalación de este componente. La información siguiente es de carácter general y puede variar según el modelo de caldera y las condiciones de la instalación. No sustituye la valoración de un técnico.
| Dificultad | Alta — intervención en circuito hidráulico y conexiones eléctricas internas |
| Manipulación eléctrica | Sí — desconexión y reconexión de actuador de válvula, presostato y sondas |
| Requiere vaciar el circuito | Sí — vaciado previo del circuito de calefacción |
| Herramientas orientativas | Llaves fijas o de tubo, alicates, recipiente de vaciado, manómetro para verificar presión tras el llenado |
| Recomendación | Instalación por técnico autorizado |
Depende del modelo de caldera. En algunos modelos la válvula de 3 vías se comercializa como pieza independiente y puede sustituirse sin reemplazar el bloque completo. En otros, el fabricante integra la válvula en el grupo hidráulico y no ofrece la válvula por separado. Consulta la referencia específica de tu modelo antes de decidir qué pieza pedir.
Este síntoma apunta habitualmente a un fallo en la válvula de 3 vías integrada en el grupo hidráulico. La válvula queda bloqueada en una de sus posiciones y no conmuta cuando la caldera detecta una demanda diferente. El diagnóstico exacto requiere verificar el actuador eléctrico y el eje mecánico de la válvula.
En la mayoría de los casos basta con vaciar el circuito interno de la caldera cerrando las llaves de corte de entrada y salida. No suele ser necesario vaciar toda la instalación de radiadores, aunque conviene comprobarlo según la disposición de llaves de corte en cada instalación.
En general no requiere programación, pero sí es imprescindible purgar el aire del circuito correctamente y verificar que la presión de llenado queda dentro del rango indicado en la placa de la caldera. En calderas con módulos electrónicos integrados en el bloque, el técnico puede necesitar verificar parámetros en el menú de instalador.
Sí. Las zonas con agua dura favorecen la acumulación de cal en el interior del bloque, especialmente en el by-pass y en los asientos de la válvula de 3 vías. Esto puede provocar bloqueos mecánicos o pérdidas de estanqueidad. Un mantenimiento preventivo anual que incluya la revisión del circuito hidráulico ayuda a prolongar la vida útil del conjunto.
Un técnico puede diagnosticar qué elemento interno ha fallado midiendo el actuador de la válvula, verificando el presostato y comprobando la estanqueidad del cuerpo del bloque. Si el fallo es aislado en un componente que se vende por separado para ese modelo, puede ser más económico sustituir solo esa pieza. Si el bloque presenta fisuras, cal grave o varios componentes averiados, la sustitución del conjunto completo suele ser la opción más fiable.
