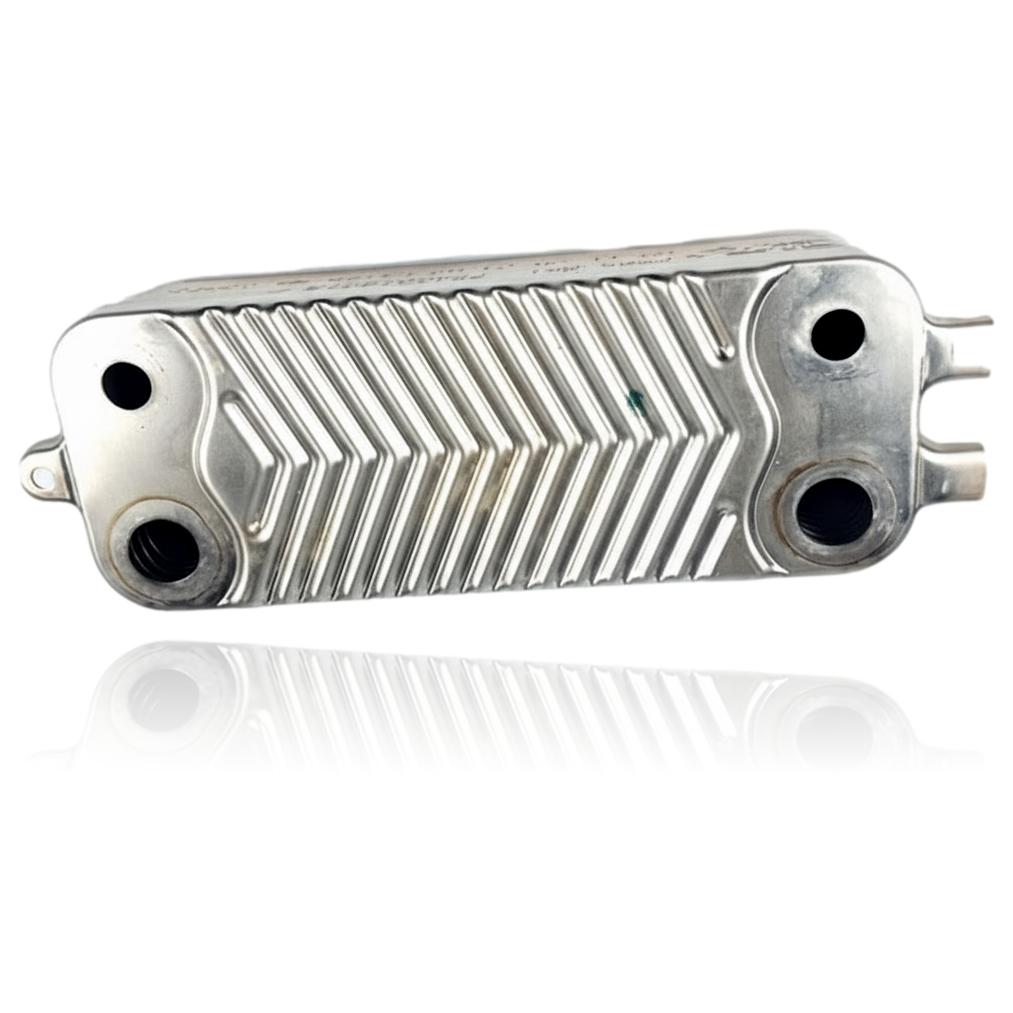

Intercambiador De Placas Junkers ZWC35/35-3MFA23 - Art. 774601461A
En las calderas Junkers de la gama Ceraclass Excellence se monta el Intercambiador de Placas Junkers ZWC35/35-3MFA23, referencia 774601461A. Esta pieza se encarga de transferir el calor del circuito primario al agua caliente sanitaria de manera instantánea. Si falla, notarás que el agua sale tibia o con temperatura oscilante, además de que el caudal de ACS se reduce. Es compatible con modelos como ZWC 35/35-3 MFA, ZWC 30/30-3 MFA y ZWB 28-3 C, entre otras. Se recomienda sustituirlo cuando se presente el error F6 o cuando los síntomas mencionados se hagan evidentes.
IVA incluido
Consultar por WhatsAppCalderas Junkers compatibles con la referencia 87167719870
Intercambiador de placas con referencia 87167719870. 12 compatibilidades contrastadas: ZWC 35/35-3 MFA y ZWC 30/30-3 MFA.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Junkers ZWC 35/35-3 MFA | Ceraclass Excellence (ZWC ... -3 MFA) | Contrastada |
| Junkers ZWC 30/30-3 MFA | Ceraclass Excellence (ZWC ... -3 MFA) | Contrastada |
| Junkers ZWC 24/28-3 MFA | Ceraclass Excellence (ZWC ... -3 MFA) | Contrastada |
| Junkers ZWC 24/28-3 MFK | Ceraclass Excellence (ZWC ... -3 MFA) | Contrastada |
| Junkers ZWC 28/28-3 MFK | Ceraclass Excellence (ZWC ... -3 MFA) | Contrastada |
| Junkers ZWC 28/32-1 MFA | Euromaxx / ZWC 1MFA (ZWC ... -1 MFA) | Contrastada |
| Junkers ZWC 24/28-1 MFA | Euromaxx / ZWC 1MFA (ZWC ... -1 MFA) | Contrastada |
| Junkers ZWC 28-1 MFA | Euromaxx / ZWC 1MFA (ZWC ... -1 MFA) | Contrastada |
| Junkers ZWC 24-1 MF2A | Euromaxx / ZWC 1MFA (ZWC ... -1 MFA) | Contrastada |
| Junkers ZWN 24-7 MFA | Cerastar (ZWN ... -7 MFA) | Contrastada |
| Junkers ZWB 28-3 C | Condens 3000 W / ZWB (ZWB ... -3 C/CE) | Contrastada |
| Junkers ZWB 28-3 CE | Condens 3000 W / ZWB (ZWB ... -3 C/CE) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 87167719870 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo del intercambiador de placas que tienes montado y comprueba si coincide con la referencia de catálogo 87167719870; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona el intercambiador de placas 87167719870
El intercambiador de placas transfiere el calor al agua caliente sanitaria. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El agua caliente sanitaria sale fría o a ratos.
Causa: Las placas del intercambiador se llenan de cal y dejan pasar menos agua, fallando el intercambio de calor.
Abre un grifo de ACS al máximo y compara el caudal con el de agua fría: si cae mucho, puede haber incrustaciones.
- 02
Hay agua goteando o encharcada en la zona del intercambiador.
Causa: Las placas o juntas de estanqueidad se degradan y el agua sale por microfisuras.
Seca la zona, pon la caldera en marcha y localiza el punto de la gota antes de asumir que es el intercambiador.
- 03
La presión del circuito de calefacción baja sin fugas visibles.
Causa: Una placa perforada puede dejar pasar agua del circuito de calefacción al de ACS, vaciando el circuito sin gotear.
Rellena el circuito hasta la presión de servicio y vigila si vuelve a bajar sin agua en el suelo: eso indica un posible problema en el intercambiador.
- 04
Se oye un ruido raro cuando la caldera calienta.
Causa: El agua pasa a presión por canales estrechos por la cal acumulada, generando turbulencia y ruido.
Comprueba la dureza del agua y si hay cal visible en el filtro de entrada antes de cambiar la pieza.
Códigos de error Junkers que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| F6 | Fallo en el intercambiador de calor | El intercambiador de calor puede estar obstruido o dañado, lo que afecta la transferencia de calor. Si notas que el agua no se calienta como debería o que la caldera se apaga, es posible que el intercambiador necesite ser inspeccionado y, en su caso, limpiado o reemplazado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del intercambiador de placas Junkers 87167719870
- Referencia de catálogo
- 87167719870
- Marca
- Junkers
- Tipo de pieza
- Intercambiador de placas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días

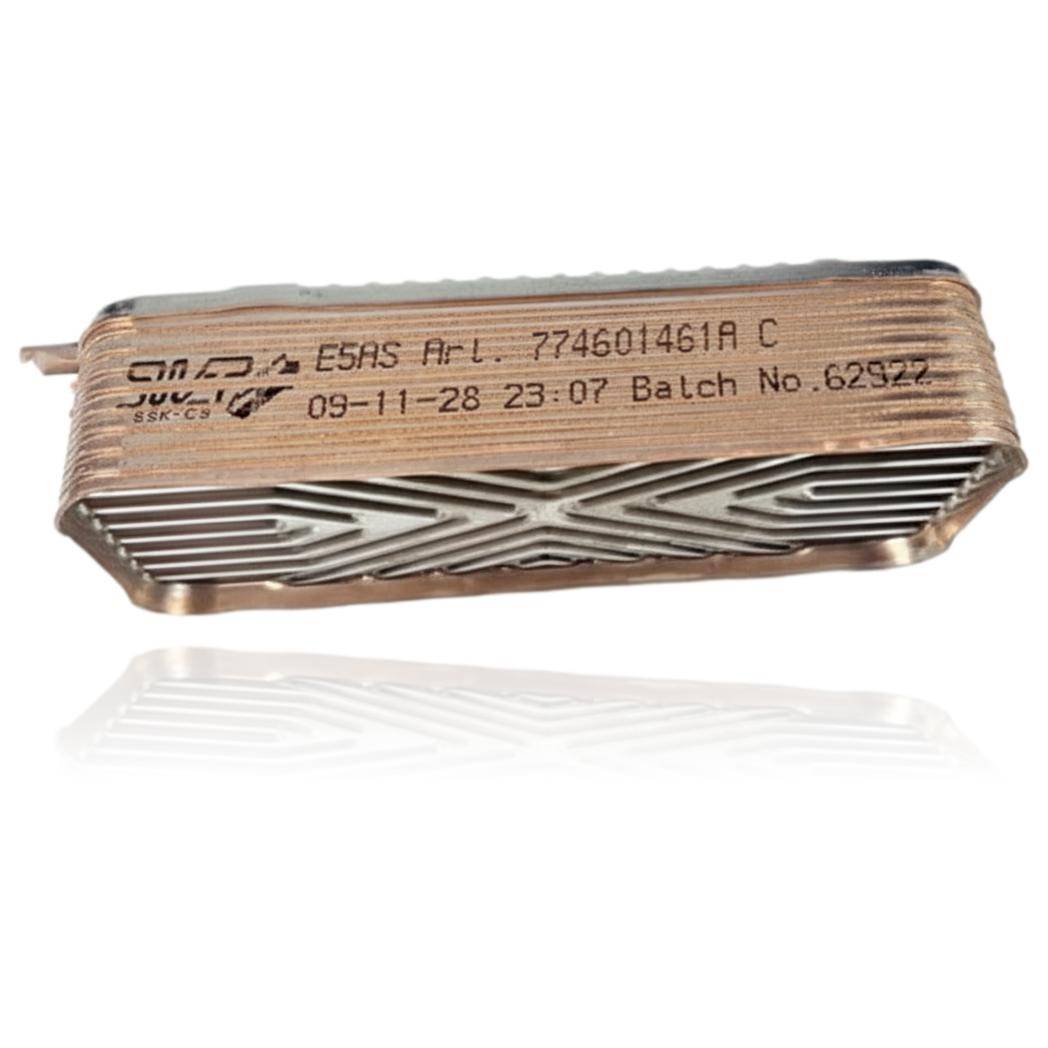

Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Codigo articulo grabado
- 774601461A
- Codigo placa
- E5AS
- Fecha y lote
- 09-11-28 23:07, Batch No.62922
- Marcaje secundario
- SSK-C3
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Junkers ZWC 35/35-3 MFA (PDF)Documento © Junkers, facilitado como referencia técnica.
Dudas frecuentes sobre el intercambiador de placas 87167719870
¿Qué código lleva grabado este intercambiador en el canto de cobre?
¿Para qué calderas Junkers ZW vale este intercambiador?
¿Cuándo hay que sustituir este intercambiador de la ZWC35/35?
Recambios relacionados con Junkers Ceraclass Excellence (ZWC ... -3 MFA)
