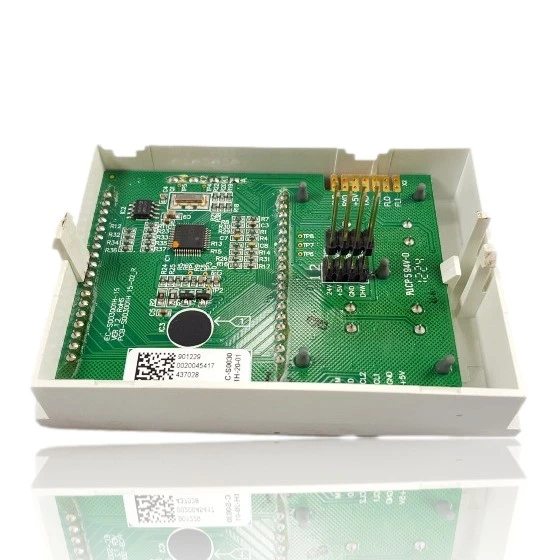

Pantalla Electrónica Vaillant VMW 21/245 Y Otros Modelos, Ref. 0020056562

Calderas Vaillant compatibles con la referencia 0020056562

Placa electrónica con referencia 0020056562. 25 compatibilidades contrastadas: VC 126/3-5 (R3,5) y VC 196/3-5 (R3,5).

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 0020056562 es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020056562; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas que requieren diagnóstico en la placa electrónica 0020056562

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La pantalla no enciende y no se ve nada en el frontal de la caldera.

  Causa: La pantalla electrónica no recibe corriente o su circuito interno ha fallado, aunque la caldera siga funcionando.

  Mira que la caldera tiene corriente y que el fusible general no está fundido antes de dar la pantalla por averiada.

• 02

  Los botones o el mando no responden aunque la caldera esté encendida.

  Causa: El teclado está integrado en el módulo de pantalla, así que si su circuito falla, las pulsaciones no llegan a la caldera.

  Apaga y vuelve a encender la caldera desde el interruptor general para descartar un cuelgue puntual antes de cambiar la pieza.

• 03

  No aparecen los códigos de error en el display cuando la caldera se bloquea.

  Causa: La pantalla traduce el código interno de la caldera en el número o letra que se ve; si falla, el aviso no se muestra aunque el fallo exista.

  Si hay algún LED parpadeando o una secuencia de pitidos, anota el patrón: puede orientar sobre el fallo real antes de sustituir la pantalla.

• 04

  La pantalla se ve, pero con símbolos incompletos, parpadeando o a medio encender.

  Causa: Un contacto flojo en el conector plano que une la pantalla con la placa base provoca fallos intermitentes de este tipo.

  Abre la caldera y revisa que el cable plano o el conector de la pantalla estén bien encajados antes de sustituir el módulo.

Códigos de error Vaillant que requieren diagnóstico

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Vaillant 0020056562

Referencia de catálogo

0020056562

SKU interno Uniclima

DECVTT21/245

Marca

Vaillant

Tipo de pieza

Placas Electrónicas

Unidades en stock

1 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Código en pegatina de la placa

0020045417

Modelo de caldera según fuentes externas (sin resolver)

Vaillant Ecotec Plus 824/831/837, kit 0020056561 — no coincide con la compatibilidad Turbotec Plus/VMW indicada

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Vaillant VCW 244/4-5 (PDF) Documento © Vaillant, facilitado como referencia técnica.
