Placa Electrónica Junkers 8708.300.269 V04 Para WTD 14 KME
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica con aplicación registrada para Junkers WTD 14 KME. Monta transformador HAHN con dos secundarios, relé SCHRACK de bobina de 24 V DC y conector FAN. En la familia WTD 11/14/17 KME, los fallos de detección de llama pueden requerir revisar el circuito impreso; queda pendiente identificar esta unidad por su referencia exacta.
- Tipo de pieza
- Junkers
- Estado
- Reacondicionado
- Referencia de catálogo
- 8708300269 V04
- Garantía
- 1 año
IVA incluido Stock · 1 Uds
Calderas Junkers compatibles con la referencia 8708300269 V04
Junkers con referencia 8708300269 V04. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Junkers WTD 14 KME | Junkers | Sin confirmar |
|---|
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 8708300269 V04 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

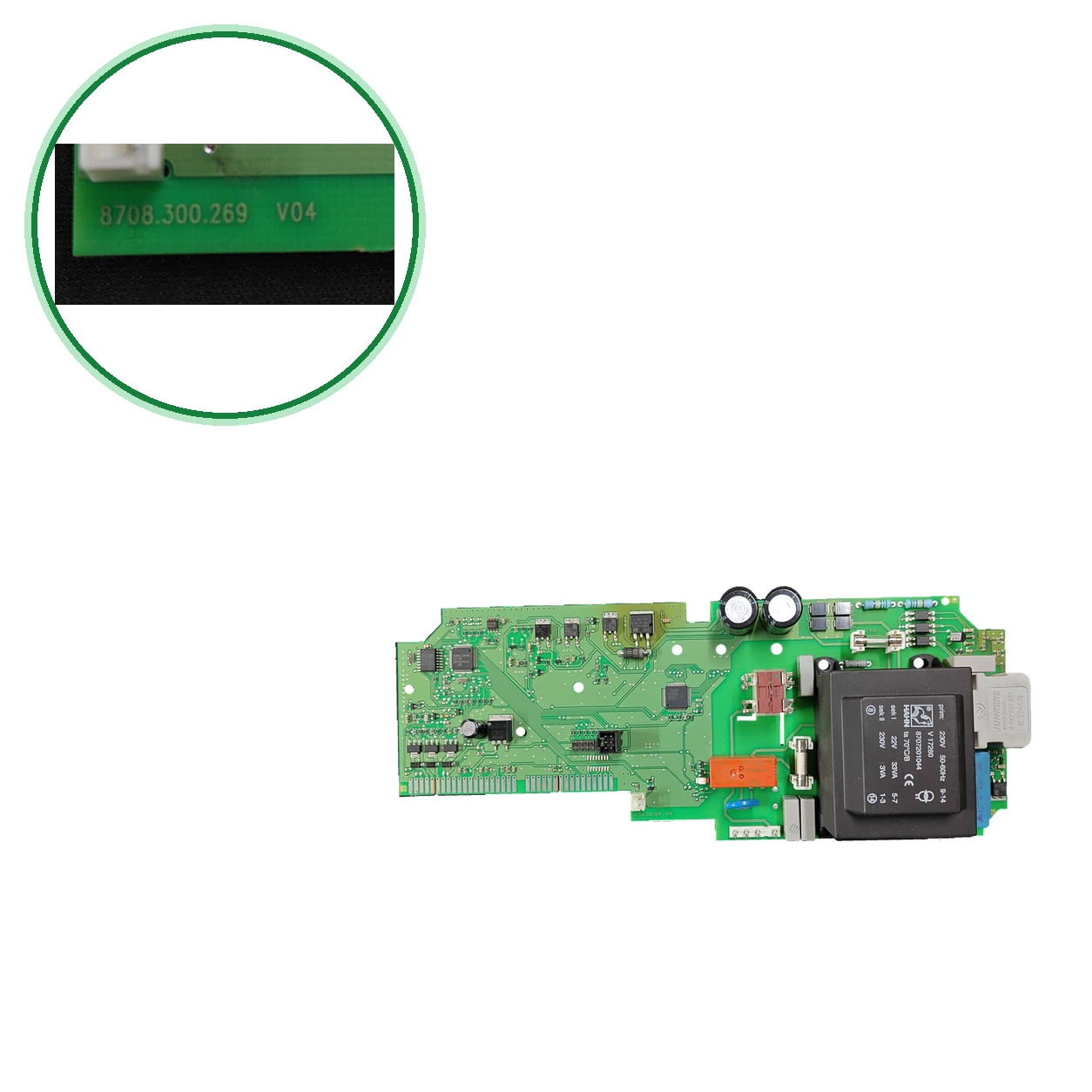

- Busca en la placa la serigrafía 8708.300.269 y la revisión V04. En la etiqueta aparece como 8708300269 V04.
- Comprueba el transformador HAHN: debe llevar V17280 y 8707201044, con primario de 230 V (bornes 9-14) y secundarios de 22 V · 33 VA (bornes 5-7) y 230 V · 3 VA (bornes 1-3).
- Mira el relé SCHRACK RT134024 (bobina 24 V DC) y los conectores marcados FAN y N/S.
- No la des por equivalente a la 87083001120, a la VL8738727277 ni a la 87072072950 (otros códigos): sin confirmación adicional abierta las une a este código.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en los junkers 8708300269 V04
Síntomas y averías frecuentes
- 01
La caldera no detecta la llama o falla de forma intermitente la ionización
Causa: Manual oficial Vulcano WTD 11/14/17 KME (2011), tabla 10: verificar el conducto de gases quemados y la placa de circuito impreso; da como causa una avería en la caja electrónica. No señala una referencia de placa.
- 02
Se detecta llama con el aparato apagado
Causa: Manual oficial 2019 de los Vulcano WTD 11/14-4 KME: verificar los electrodos y el cable, el conducto de gases quemados y la placa de circuito impreso.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los junkers Junkers 8708300269 V04
- Referencia de catálogo
- 8708300269 V04
- SKU interno Uniclima
- PLC201
- Marca
- Junkers
- Tipo de pieza
- Junkers
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Referencia serigrafiada en PCB
- 8708.300.269; revisión V04
- Referencia en etiqueta
- 8708300269; revisión V04
- Conectores marcados
- FAN; N/S
- Transformador montado — fabricante y tipo
- HAHN; V17280
- Transformador montado — primario
- 230 V; 50-60 Hz; bornes 9-14
- Transformador montado — secundario I
- 22 V; 33 VA; bornes 5-7
- Transformador montado — secundario II
- 230 V; 3 VA; bornes 1-3
- Transformador montado — marcados adicionales
- ta 70 °C/B; 8707201044
- Relé SCHRACK RT134024
- bobina 24 V DC; contacto marcado 12 A
- Clasificación de inflamabilidad PCB
- 94V-0
- Marcado PCB
- V04
- Relé SCHRACK RT134024 · ficha de TE Connectivity — Referencia TE
- 3-1393239-0 (descripción RT134024) · Ficha TE Connectivity
- Relé SCHRACK RT134024 · ficha de TE Connectivity — Tipo
- Relé de potencia para placa SCHRACK RT1, 1 contacto NA (SPST-NO) · Ficha TE Connectivity
- Relé SCHRACK RT134024 · ficha de TE Connectivity — Contacto · bobina
- 12 A · 24 V DC · Ficha TE Connectivity
- Caldera Vulcano WTD 14-4 KME (manual de la familia; puede no ser el mismo modelo que la WTD 14 KME) — Alimentación eléctrica
- 220-230 V · 50 Hz · 47 W · Manual oficial Vulcano 6721805414 (2019)
- Identificación — Referencia serigrafiada en PCB
- 8708.300.269; revisión V04
- Identificación — Referencia en etiqueta
- 8708300269; revisión V04
- Identificación — Transformador montado — fabricante y tipo
- HAHN; V17280
- Identificación — Referencia del transformador montado
- 8707201044
- Identificación — Relé montado
- SCHRACK RT134024
- Ficha técnica — Conectores marcados
- FAN; N/S
- Ficha técnica — Transformador montado — primario
- 230 V; 50-60 Hz; bornes 9-14
- Ficha técnica — Transformador montado — secundario I
- 22 V; 33 VA; bornes 5-7
- Ficha técnica — Transformador montado — secundario II
- 230 V; 3 VA; bornes 1-3
- Ficha técnica — Transformador montado — marcado térmico
- ta 70 °C/B
- Ficha técnica — Relé SCHRACK RT134024
- bobina 24 V DC; contacto marcado 12 A
- Ficha técnica — Clasificación de inflamabilidad PCB
- 94V-0
- Aplicaciones pendientes de comprobar
- WTD 14 KME — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- Son comprobaciones generales de los manuales de la caldera: ninguno de los manuales revisados cita la referencia 8708.300.269 V04, así que no bastan para diagnosticar esta placa.
- No confundir: 87083001120 — Placa del mando a distancia (Fernbedienung) que alemana da para las WTD 11 / 14 AM 1 E — Otro código, otra pieza y otro modelo (AM 1 E, no KME)
- No confundir: VL8738727277 — Módulo de la WTD14KME23 que lista portuguesa — Código distinto; la ficha no lo une a 8708.300.269 V04. Compara la serigrafía antes de darlo por equivalente
- No confundir: 87072072950 — Placa que para la WTD 14 KME; una de ellas cita también la 8738714938 — Otro código. Confirmación registrada: la 8708.300.269 V04 para esa caldera: compara la serigrafía de tu placa antes de pedir
- No confundir: 8708300212 — Módulo Vulcano-Junkers (también 87083002120) de la ZW23-1 S3705 portuguesa — Misma serie de numeración, pero otro código y otra caldera
- No confundir: 288.45.0018 — Módulo de encendido que para varias calderas WTD, entre ellas «WTD14» — Otra pieza (encendido); no es esta placa
- Casi todos son marcados leídos en la propia pieza; el 3-1393239-0 sale de la ficha del fabricante del relé. sin confirmación adicional externa abierta une estos códigos a un despiece Junkers: no los des por equivalentes a otras revisiones sin comparar.
- Compatibilidad con la WTD 14 KME registrada. sin confirmación adicional externa abierta une 8708.300.269 V04 con una caldera; otra placa para esa caldera.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers WTD 14 KME.
Dudas frecuentes sobre los junkers 8708300269 V04
¿Cómo identifico la placa 8708.300.269 V04?
Busca en la placa la serigrafía 8708.300.269 con la revisión V04; en la etiqueta se lee sin puntos, 8708300269 V04. Compara además el transformador HAHN V17280 (8707201044) y el relé SCHRACK RT134024. sin confirmación adicional abierta explica qué cambia entre revisiones, así que compara el código completo, con la V04.
¿Sirve para mi Junkers WTD 14 KME?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Junkers WTD 14 KME. sin confirmación adicional externa abierta la une todavía a ese modelo en un despiece. Ojo: para esa caldera otra placa, la 87072072950. Si la tuya lleva ese código y no el 8708.300.269, no es esta: compara la serigrafía antes de pedir.
¿Sirve para otra Junkers, como la WTD 14 AM1 E23?
La compatibilidad de esta variante está pendiente de confirmar. No lo sabemos: solo está registrada para la WTD 14 KME. En las partes del manual de instalación de la WTD 14 AM1 E21/E23/E31 que revisamos no aparece ningún código de esta placa. Envíanos desde Contacto una foto de la placa de características de tu caldera o llámanos al 911 17 77 77.
¿Es la misma placa que la 87083001120, la VL8738727277 o la 87072072950?
Por confirmar: no hay confirmación adicional que lo diga. alemana da la 87083001120 como placa del mando a distancia de las WTD 11 / 14 AM 1 E, una portuguesa lista un módulo VL8738727277 para la WTD14KME23 y la 87072072950 para la WTD 14 KME. Ninguna cita 8708.300.269: no las des por equivalentes sin comparar la serigrafía.
¿Qué transformador y qué relé lleva?
Por confirmar: Un transformador HAHN V17280 (8707201044): primario 230 V, 50-60 Hz (bornes 9-14) y secundarios de 22 V · 33 VA (bornes 5-7) y 230 V · 3 VA (bornes 1-3). El relé es un SCHRACK RT134024: según TE Connectivity, su fabricante, tiene 1 contacto normalmente abierto de 12 A y bobina de 24 V DC. portuguesa de componentes vende un transformador suelto compatible con el HAHN 8707201044, con esos mismos bornes.
¿Qué dice el manual del fabricante si mi WTD 14 KME no detecta la llama?
El manual oficial Vulcano de los WTD 11/14/17 KME (tabla 10) indica que la llama no se detecta y que hay fallo intermitente de ionización, y pide verificar el conducto de gases quemados y la placa de circuito impreso; da como causa una avería en la caja electrónica. No cita la referencia de esta placa: es una guía de comprobación, no un diagnóstico de la pieza.
¿Quién debe montar esta placa?
Como consejo general, mejor que lo monte un técnico cualificado. Es la placa de una caldera de gas y trabaja con tensión de red (230 V). El manual oficial de los Vulcano WTD 11/14-4 KME exige desconectar la tensión de red en todos los polos antes de trabajar en la parte eléctrica. Como consejo general, cierra también el gas antes de trabajar.
Placa Electrónica Junkers 8708.300.269 V04 Para WTD 14 KME
