Placa Electrónica Junkers 8638514568 · PCB 4568G04V00LA1 Para ZWBC 25 2C 23
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica de una caldera Junkers. La unidad que tenemos lleva dos relés Omron y conectores marcados PR / PO / NP / LP y Z1 / Z2, datos útiles para compararla con la tuya.
- Tipo de pieza
- Junkers
- Estado
- Reacondicionado
- SKU interno
- PLC270
- Garantía
- 1 año
IVA incluido Stock · 5 Uds
Calderas Junkers compatibles
Junkers. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Modelos pendientes de comprobar
Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.
| Junkers ZWBC 25 2C 23 | JUNKERS | Sin confirmar |
|---|
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

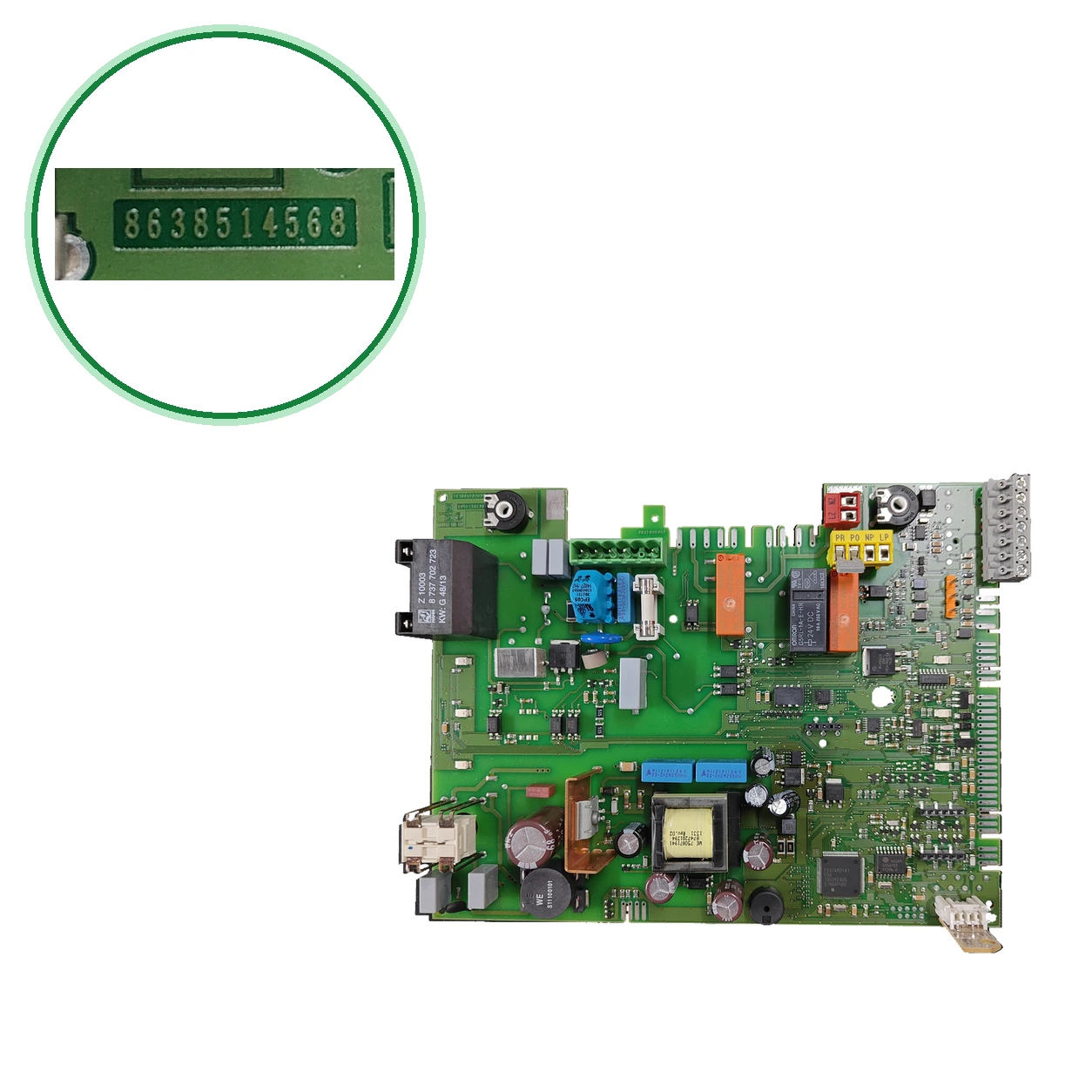

- Busca en la placa el código 8638514568 (también se escribe 8638 514 568 o 8638-514-568) y, en el circuito impreso, 4568G04V00LA1.
- Compara también KA / 5.1 (serigrafía y versión del circuito) y los conectores: el amarillo marcado PR, PO, NP, LP y el rojo Z2, Z1.
- Comprueba en la placa de características que tu caldera es una Junkers ZWBC 25 2C 23, la registrada para esta placa.
- Por confirmar: Si tu placa lleva otro código, como el 8748300923 que para esa misma caldera, no es esta: los códigos marcados no acreditan compatibilidad con otras variantes.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te confirmamos si la tenemos disponible.
Reparación de placas electrónicas · Reparación de calderas Junkers
Síntomas que requieren diagnóstico en los junkers
Síntomas y averías frecuentes
- 01
Avería de encendido o de contactos
Causa: Según la tabla de averías del mismo manual, comprueba los contactos eléctricos y los cables de encendido y cambia la placa electrónica solo en caso necesario.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de los junkers Junkers
- SKU interno Uniclima
- PLC270
- Marca
- Junkers
- Tipo de pieza
- Junkers
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcados de conectores
- PR / PO / NP / LP; Z1 / Z2
- Inventario — Tipo de componente
- placa electrónica PCB
- Inventario — Subcomponente relé Omron G5R-1A-E-HR
- bobina 24 V DC; contacto 16 A 250 VAC
- Inventario — Subcomponente relé Omron G5NB-1A-H
- bobina 24 V DC
- Inventario — Conector rojo
- Z2, Z1
- Inventario — Aplicación indicada en inventario
- JUNKERS ZWBC 25 2C 23
- Inventario — Marca indicada
- BOSCH
- Identificación — Código marcado
- 8638514568
- Identificación — Código marcado
- 4568G04V00LA1
- Identificación — Código marcado
- KA / 5.1
- Ficha técnica — Marcados de conectores
- PR / PO / NP / LP; Z1 / Z2
- Datos del inventario — Tipo de componente
- placa electrónica PCB
- Datos del inventario — Subcomponente relé Omron G5R-1A-E-HR
- bobina 24 V DC; contacto 16 A 250 VAC
- Datos del inventario — Subcomponente relé Omron G5NB-1A-H
- bobina 24 V DC
- Datos del inventario — Conector rojo
- Z2, Z1
- Datos del inventario — Aplicación indicada en inventario
- JUNKERS ZWBC 25 2C 23
- Datos del inventario — Marca indicada
- BOSCH
- Aplicaciones pendientes de comprobar
- JUNKERS ZWBC 25 2C 23 — compatibilidad anotada; pendiente de confirmar por variante.
Antes de comprar
- El manual de la ZWBC 25-2 C indica que, si falla un componente, el display muestra un mensaje. Anótalo antes de decidir si cambias la placa (consejo nuestro).
- No compatible o excluidos: Junkers ZWBC 28-2 C 23 — le da otra placa: 8748300923
- No compatible o excluidos: Junkers ZWBC 25-2 C 23S3700 — le dan otra placa: 8748300923 (y 8638515085)
- No confundir: 8748300923 — Placa electrónica Junkers que para la ZWBC 25-2 C 23, la ZWBC 28-2 C 23 y la ZWBC 25-2 C 23S3700 — Es otro código. Esta placa es la 8638514568 (circuito 4568G04V00LA1) y esa no la cita. Compara el código marcado en tu placa.
- No confundir: 8638515085 — Código de placa Junkers que otra da, junto con el 8748300923, para la ZWBC 25-2 C 23S3700 — Es otro código y otra variante de caldera. No es la 8638514568.
- Son los códigos marcados en la placa. Todavía no hay un despiece oficial leído que dé la referencia de recambio.
- Caldera y códigos registrados; sin confirmación adicional externa leída cita el 8638514568. la placa 8748300923: una para esta misma caldera, la ZWBC 28-2 C 23 y la 25-2 C 23S3700; otra, con la 8638515085, para la 25-2 C 23S3700. Dato registrado: también la marca Bosch.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWBC 25 2C 23.
Dudas frecuentes sobre los junkers
¿Cómo sé que esta placa es la 8638514568?
Busca impresos en la placa el código 8638514568 y el del circuito, 4568G04V00LA1; lleva también la serigrafía KA y la versión 5.1. Compara además los conectores: el amarillo marcado PR, PO, NP, LP y el rojo Z2, Z1.
¿Sirve para mi Junkers ZWBC 25 2C 23?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Junkers ZWBC 25 2C 23. sin confirmación adicional externa leída recoge todavía el código 8638514568, así que la confirmación es la. Compara el código de tu placa con el de esta ficha.
Por confirmar: ¿Por qué otra placa, la 8748300923, para la ZWBC 25-2 C 23?
como válida para la ZWBC 25-2 C 23, la ZWBC 28-2 C 23 y la ZWBC 25-2 C 23S3700, y otra da la 8638515085 y la 8748300923 para la 25-2 C 23S3700. Son códigos distintos del nuestro y ninguna cita la 8638514568. Confirmación registrada: la 8638514568 para la ZWBC 25 2C 23: compara el código de tu placa o envíanos una foto desde Contacto.
¿Sirve para otra caldera, como la ZWBC 30-2 C?
La compatibilidad de esta variante está pendiente de confirmar. No podemos asegurarlo. El manual del fabricante trata juntas la ZWBC 25-2 C y la ZWBC 30-2 C, pero Sin confirmar: que lleven la misma placa y la única caldera registrada para esta es la ZWBC 25 2C 23. Para otro modelo, envíanos desde Contacto una foto de la etiqueta de la placa y de la placa de características de tu caldera, o llama al 911 17 77 77.
¿Qué significan 8638514568, 4568G04V00LA1 y KA / 5.1?
8638514568 es la referencia de la pieza, 4568G04V00LA1 el código del circuito impreso (PCB), KA la serigrafía y 5.1 la versión del circuito. El primero se escribe también 8638 514 568 u 8638-514-568. Dato registrado: además 4568G04VOOLA1, con la letra O en lugar de ceros: la forma principal es la de ceros.
¿Qué componentes lleva esta placa que pueda comparar?

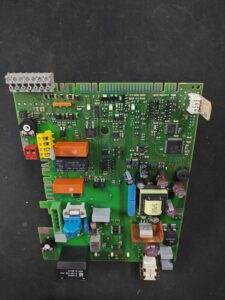

Dos relés Omron, el G5R-1A-E-HR (bobina 24 V DC, contacto 16 A 250 VAC) y el G5NB-1A-H (bobina 24 V DC), un conector amarillo PR, PO, NP, LP y un conector rojo Z2, Z1. Son datos del ejemplar fotografiado, no mediciones de funcionamiento.
¿Qué reviso antes de cambiarla y quién debe montarla?
El manual de la ZWBC 25-2 C pide, ante una avería de encendido o de contactos, comprobar antes los contactos eléctricos y los cables de encendido, y cambiar la placa solo en caso necesario. Debe montarla un técnico cualificado: es la electrónica de una caldera de gas.
