Placa Electrónica Saunier Duval ISOFAST/ISOMAX

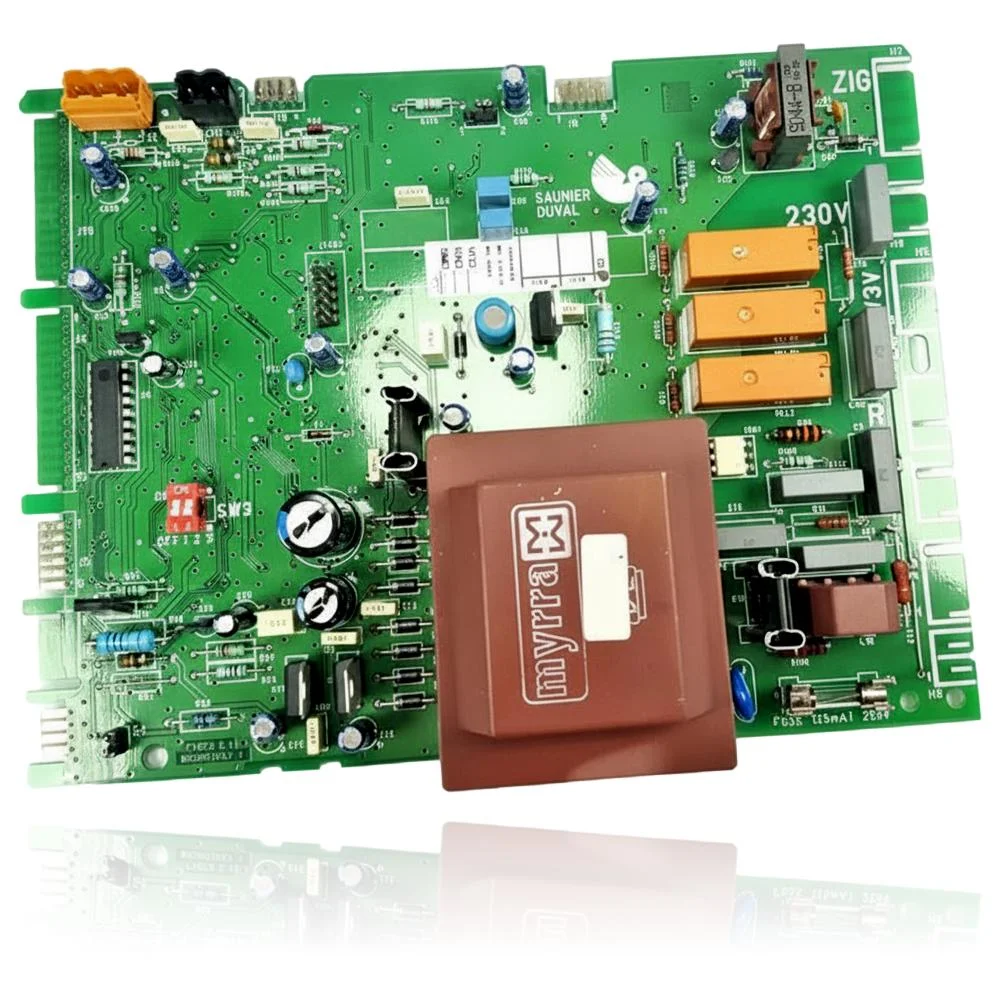

En las calderas Saunier Duval ISOFAST e ISOMAX se monta la Placa Electrónica Saunier Duval ISOFAST/ISOMAX, referencia S10400, fabricada por Myrra. Esta placa electrónica de control se encarga de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o presenta un funcionamiento errático, pudiendo mostrar errores como el 13 o el 20. Es compatible con modelos como el C 24 E V1, C 28 E1 y F 28 E2, entre otros. Se debe sustituir cuando presente estos síntomas o al detectar cualquier daño visible.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia S1019000
Placa electrónica con referencia S1019000. Ocho compatibilidades contrastadas: C 24 E V1 y C 28 E1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux C 24 E V1 | ISOFAST | Contrastada |
| Chaffoteaux C 28 E1 | ISOFAST | Contrastada |
| Chaffoteaux C 28 E1 NOx | ISOFAST | Contrastada |
| Chaffoteaux C 35 E1 | ISOFAST | Contrastada |
| Chaffoteaux F 28 E1 | ISOFAST | Contrastada |
| Chaffoteaux F 35 E1 | ISOFAST | Contrastada |
| Chaffoteaux C 28 E2 | ISOMAX | Contrastada |
| Chaffoteaux F 28 E2 | ISOMAX | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S1019000 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo S1019000; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica S1019000
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y el display está apagado.
Causa: El transformador o la etapa de alimentación de la placa no entrega corriente a los circuitos de control.
Mide con un multímetro la salida del transformador de la placa antes de cambiarla.
- 02
El display se enciende pero la caldera no enciende.
Causa: La placa arranca pero no procesa la demanda ni activa el ventilador o la válvula de gas.
Mira que haya una demanda real de calefacción o agua caliente (grifo abierto, termostato pidiendo) antes de descartar la placa.
- 03
Sale un código de fallo diferente cada vez que reinicias la caldera.
Causa: La placa tiene un fallo interno inestable que se manifiesta de forma aleatoria en cada arranque.
Anota los códigos que aparecen; si cambian sin relación con ninguna avería real detectable, apunta a la placa.
- 04
La caldera pierde la programación o los ajustes al apagarse por completo.
Causa: La memoria de la placa no retiene los datos cuando falta corriente, síntoma típico de un fallo en esa etapa.
Mira si la placa lleva pila de respaldo y si está agotada antes de cambiar la placa completa.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 13 | Fallo circuito impreso principal. | La placa principal (S1019000) no supera el autodiagnóstico interno; suele deberse a fallo de electrónica/EEPROM o a que la placa no genera sus tensiones internas. Verificar 230 V de entrada, fusible y tensiones de baja (5/15/24 V) en la PCB; si están correctas y el cableado es OK, sustituir la placa. |
| 20 | Defecto de comunicación entre la interfaz de usuario y la placa principal. | Fallo del canal de comunicación/ebus en la placa principal, incompatibilidad entre interfaz y PCB o conexión/mazo defectuoso. Comprobar alimentación de la interfaz desde la placa, conectores/mazo y probar con interfaz conocida; si persiste, la causa es la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux S1019000
- Referencia de catálogo
- S1019000
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fusible
- 125 mA T, 250V
- Fabricante del transformador
- Myrra
Dudas frecuentes sobre la placa electrónica S1019000
¿Esta placa Saunier Duval S1019000 vale para la ISOFAST C 28 E1 NOX?
¿Qué marca es el transformador de esta placa para la ISOFAST F 35 E1?
¿Qué fusible lleva la placa electrónica de la Saunier Duval ISOFAST?
