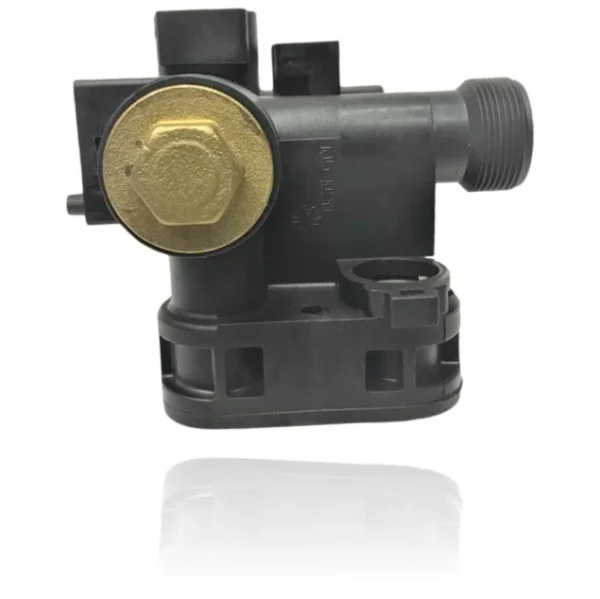

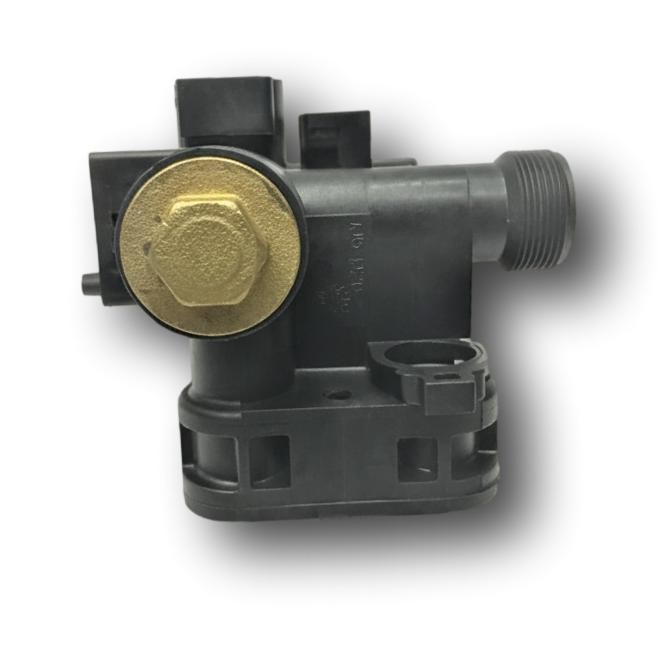

Válvula 3 Vías Saunier Duval 3 Isotwin F28 EA Ref. 05720800
La válvula 3 vías Saunier Duval 3 Isotwin F28 EA Ref. 05720800 controla el flujo de agua entre el circuito de calefacción y el de agua caliente sanitaria. Cuando falla, puedes notar que hay agua caliente pero no calefacción, o viceversa, e incluso puede ocurrir que ambos circuitos se mezclen. Es compatible con calderas de las gamas Isofast, Isomax e Isotwin, como los modelos Isofast F 28 E, Isomax F 28 E y Isotwin C 28 EA, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir la válvula cuando detectes los errores F.318 o F.326, que indican problemas en su funcionamiento.
Calderas Saunier Duval compatibles con la referencia 05720800
Válvula de 3 vías con referencia 05720800. 17 compatibilidades contrastadas: Isofast C 28 E y Isofast C 28 E1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval Isofast C 28 E | Isofast | Contrastada |
| Saunier Duval Isofast C 28 E1 | Isofast | Contrastada |
| Saunier Duval Isofast C 35 E | Isofast | Contrastada |
| Saunier Duval Isofast C 35 E1 | Isofast | Contrastada |
| Saunier Duval Isofast F 28 E | Isofast | Contrastada |
| Saunier Duval Isofast F 28 E1 | Isofast | Contrastada |
| Saunier Duval Isofast F 35 E | Isofast | Contrastada |
| Saunier Duval Isofast F 35 E1 | Isofast | Contrastada |
| Saunier Duval Isomax C 28 E | Isomax | Contrastada |
| Saunier Duval Isomax C 28 E2 | Isomax | Contrastada |
| Saunier Duval Isomax F 28 E | Isomax | Contrastada |
| Saunier Duval Isomax F 28 E2 | Isomax | Contrastada |
| Saunier Duval Isotwin C 24 EA | Isotwin | Contrastada |
| Saunier Duval Isotwin C 28 EA | Isotwin | Contrastada |
| Saunier Duval Isotwin F 24 E | Isotwin | Contrastada |
| Saunier Duval Isotwin F 24 EA | Isotwin | Contrastada |
| Saunier Duval Isotwin F 28 EA | Isotwin | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05720800 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la válvula de 3 vías que tienes montada y comprueba si coincide con la referencia de catálogo 05720800; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la válvula de 3 vías 05720800
La válvula de 3 vías desvía el agua entre calefacción y agua caliente sanitaria. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
No hay agua caliente sanitaria mientras la calefacción funciona con normalidad, o al revés.
Causa: El motor de la válvula no puede mover el obturador al circuito contrario, por lo que el agua sigue yendo siempre por el mismo lado.
Con la caldera pidiendo ACS, comprueba si el tubo hacia ese circuito se calienta; si no cambia de temperatura, la válvula no está conmutando.
- 02
La caldera calienta radiadores y grifo de agua caliente a la vez, sin distinguir circuitos.
Causa: El obturador se ha quedado a medio recorrido y permite el paso parcial a los dos circuitos en lugar de cerrar uno.
Comprueba que el actuador termina su recorrido con un tope claro al arrancar la caldera; si se para a medias, el problema es mecánico antes que eléctrico.
- 03
Agua tibia o con temperatura irregular al abrir un grifo de agua caliente.
Causa: La válvula no cierra del todo el paso hacia calefacción y parte del caudal se mezcla entre los dos circuitos.
Cierra las llaves de los radiadores un momento y mira si la temperatura del grifo se estabiliza; si mejora, el cierre de la válvula es sospechoso.
- 04
La válvula tarda varios segundos en conmutar y se oye un zumbido prolongado del motor.
Causa: El motorreductor interno pierde fuerza con el desgaste y le cuesta mover el obturador.
Cronometra cuánto tarda en cambiar de agua caliente a calefacción; más de 10-15 segundos con zumbido sostenido indica un motor fatigado.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.318 | La válvula motorizada de 3 vías no se mueve. | Bloqueo/avería del motor (cabezal) o conector suelto de la V3V; verificar desde diagnóstico el test del actuador, alimentar el motor y comprobar cableado y recorrido mecánico/obturador. |
| F.326 | La prueba hidráulica detecta que al menos dos componentes hidráulicos no funcionan. | V3V bloqueada/no estanca impide completar la prueba; comprobar conmutación ACS/calefacción (posición media), accionar la válvula desde servicio y revisar conector y mazo de cables. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la válvula de 3 vías Saunier Duval 05720800
- Referencia de catálogo
- 05720800
- SKU interno Uniclima
- VD3VIF28EA
- Marca
- Saunier Duval
- Tipo de pieza
- Válvulas de 3 vías
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Saunier Duval Isotwin C 28 EA (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
Dudas frecuentes sobre la válvula de 3 vías 05720800
¿Vale esta válvula de 3 vías para mi caldera Isotwin F28 EA?
¿Qué avería resuelve cambiar esta válvula de 3 vías en una Isotwin?
