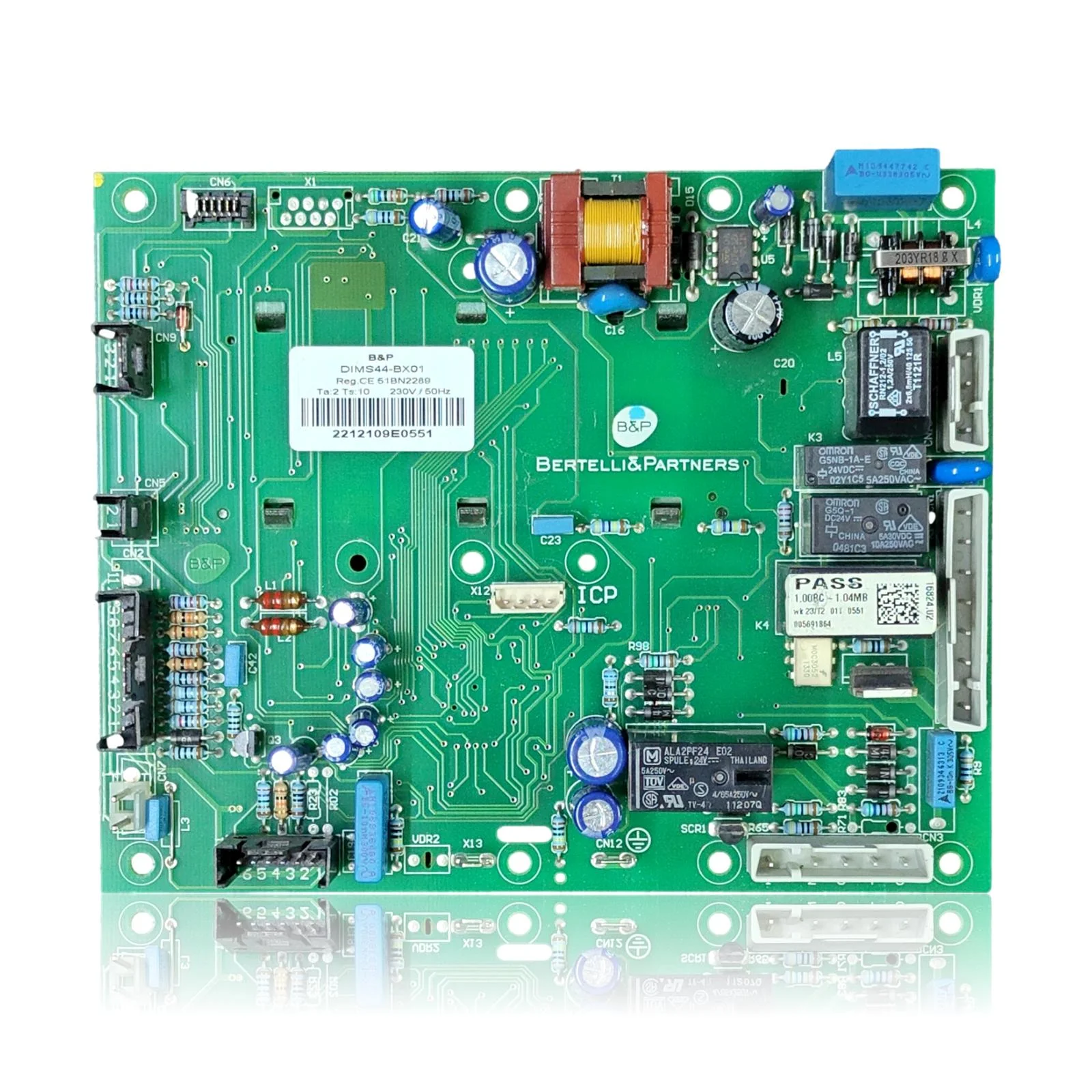

Placa Electrónica Baxi Roca Neonox 20/24F Ref. 125569583
La Placa Electrónica Baxi Roca Neonox 20/24F es el componente que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si presenta fallos, la caldera puede no arrancar, bloquearse o funcionar de manera errática. Los usuarios pueden notar problemas como los códigos de error E52, E97, E98 o E99. Esta placa es compatible con modelos de la gama Neonox, como el Neonox 20/24 F, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos síntomas o códigos de error.
Calderas Baxi Roca compatibles con la referencia 125569583
Placa electrónica con referencia 125569583. Tres compatibilidades contrastadas: Neonox 20/24 F y Novanox 24/24 F.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Baxi Roca Neonox 20/24 F | Neonox | Contrastada |
| Baxi Roca Novanox 24/24 F | Novanox | Contrastada |
| Baxi Roca Novanox 28/28 F | Novanox | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 125569583 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 125569583; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 125569583
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01

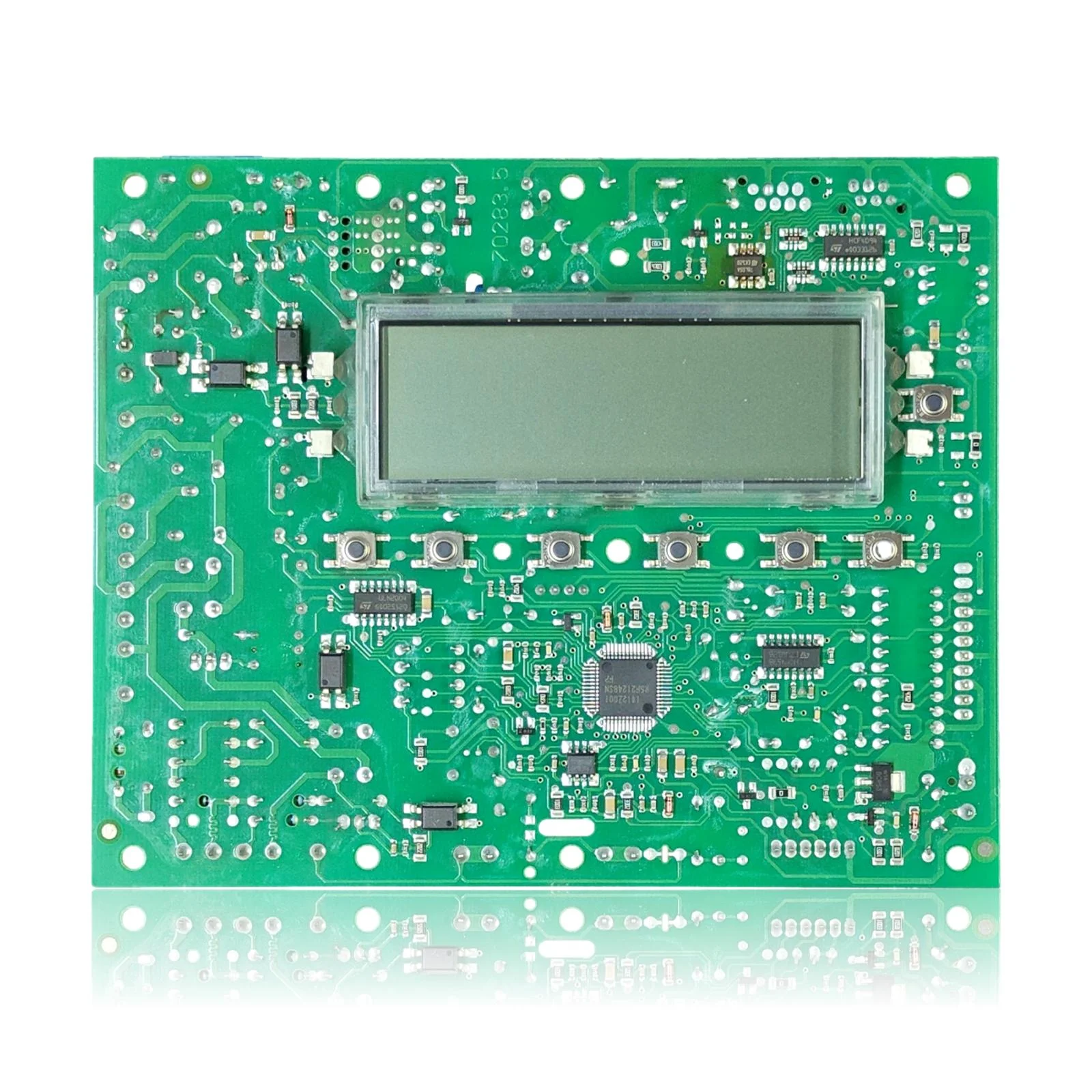

La pantalla está en negro o no muestra nada, pero la caldera sigue calentando
Causa: Esta placa es solo para la pantalla y los mandos; la placa de potencia, que es otra pieza, puede seguir funcionando sola
Comprueba si sale agua caliente o si los radiadores calientan aunque la pantalla esté apagada: si es así, el problema está en la pantalla, no en la potencia
- 02
Los botones no responden, no se puede cambiar la temperatura ni el modo
Causa: Los mandos físicos dependen del microcontrolador de esta placa; si se bloquea, deja de detectar las pulsaciones
Desconecta la corriente durante 30 segundos y vuelve a conectar: si los botones siguen sin responder, el problema está en la interfaz
- 03
La pantalla enciende pero se queda congelada con un icono fijo o parpadeando sin sentido
Causa: El microcontrolador de la placa de interfaz se bloquea y no refresca la pantalla correctamente
Anota qué icono queda fijo y cuándo aparece: esto ayuda a confirmar que es un bloqueo de la interfaz y no un error real de la caldera
- 04
La caldera funciona pero no se muestra ningún código de error aunque algo vaya mal
Causa: Si la interfaz falla, aunque la placa de potencia detecte un problema, no se puede mostrar en pantalla
Revisa el cable plano o el conector que conecta la placa de interfaz con la de potencia antes de descartar la interfaz
Códigos de error Baxi Roca que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E52 | Fallo interno en la placa electrónica | La placa electrónica tiene un problema interno que puede ser de hardware o de gestión de señales. Comprueba que le llegan bien los 230 V y los 5/12 V, revisa las conexiones y las masas. Si todo está correcto y sigue dando error tras reiniciarla, prueba a cambiar la placa por otra igual, ref. 125569583. |
| E97 | Frecuencia de alimentación incorrecta en la placa | La placa tiene mal configurada la frecuencia de 50/60 Hz, quizá después de un cambio de placa o al cargar parámetros incorrectos. Entra en el menú de servicio y asegúrate de que está ajustada a 50 Hz, que es la adecuada para España. Si no, reprograma o ajusta la placa correctamente para tu modelo. |
| E98 | Fallo interno en la placa electrónica | La placa tiene un problema interno, puede ser del microcontrolador o de comunicación interna. Revisa las tensiones y el cableado. Si todo lo demás está bien y el error vuelve tras reiniciar, prueba a cambiar temporalmente la placa o a reprogramarla. |
| E99 | Fallo crítico interno en la placa | La placa tiene un fallo interno grave, como un problema de comunicación entre los micros. Comprueba las alimentaciones y el bus interno. Si no encuentras problemas externos, prueba a cambiar la placa por otra, ref. 125569583, para confirmar. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Baxi Roca 125569583
- Referencia de catálogo
- 125569583
- SKU interno Uniclima
- PLBA137
- Marca
- Baxi Roca
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible

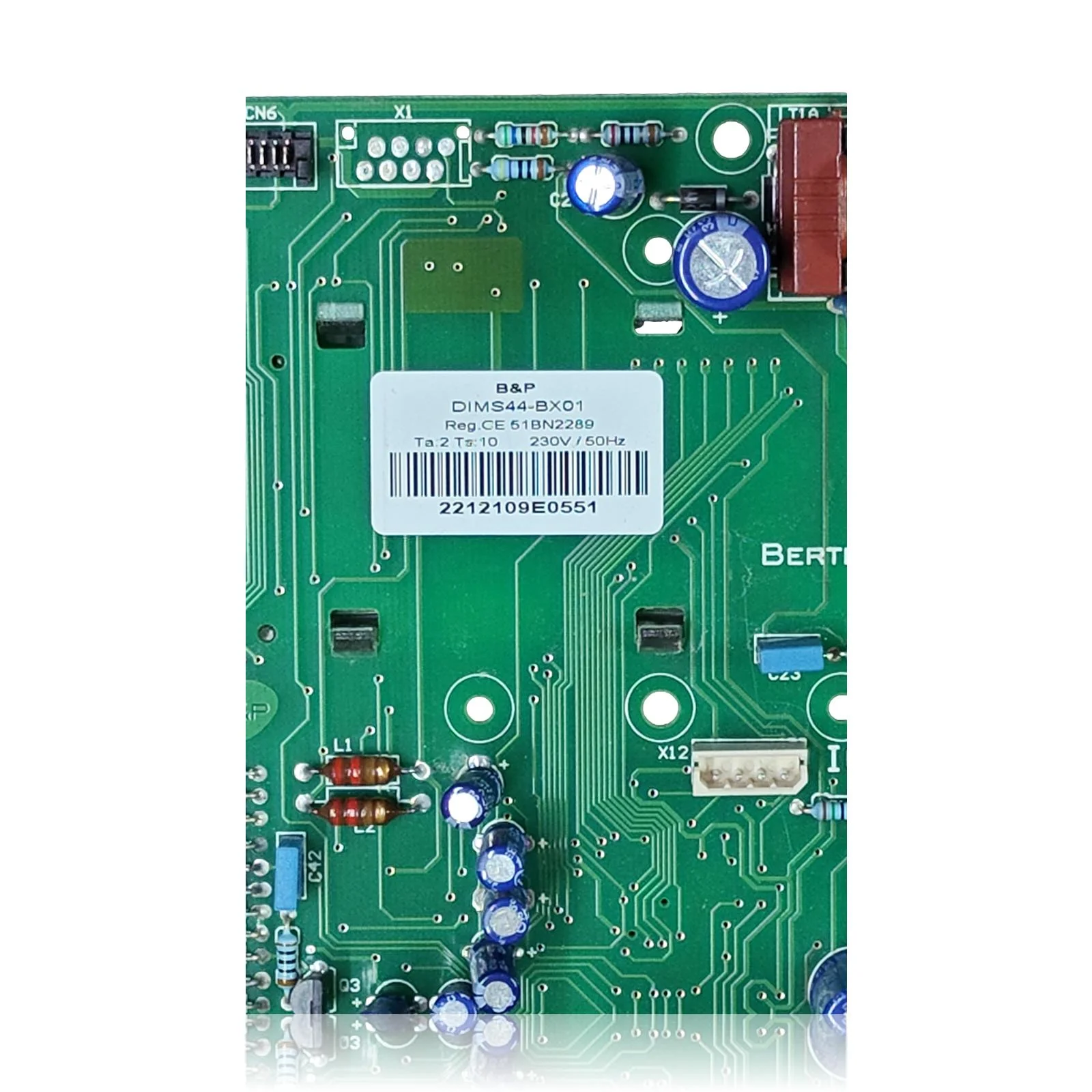

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión/frecuencia
- 230V / 50Hz
- código CE
- Reg.CE 51BN2289
- Ta/Ts
- Ta:2 Ts:10 (rango temperatura ambiente/almacenamiento probable)

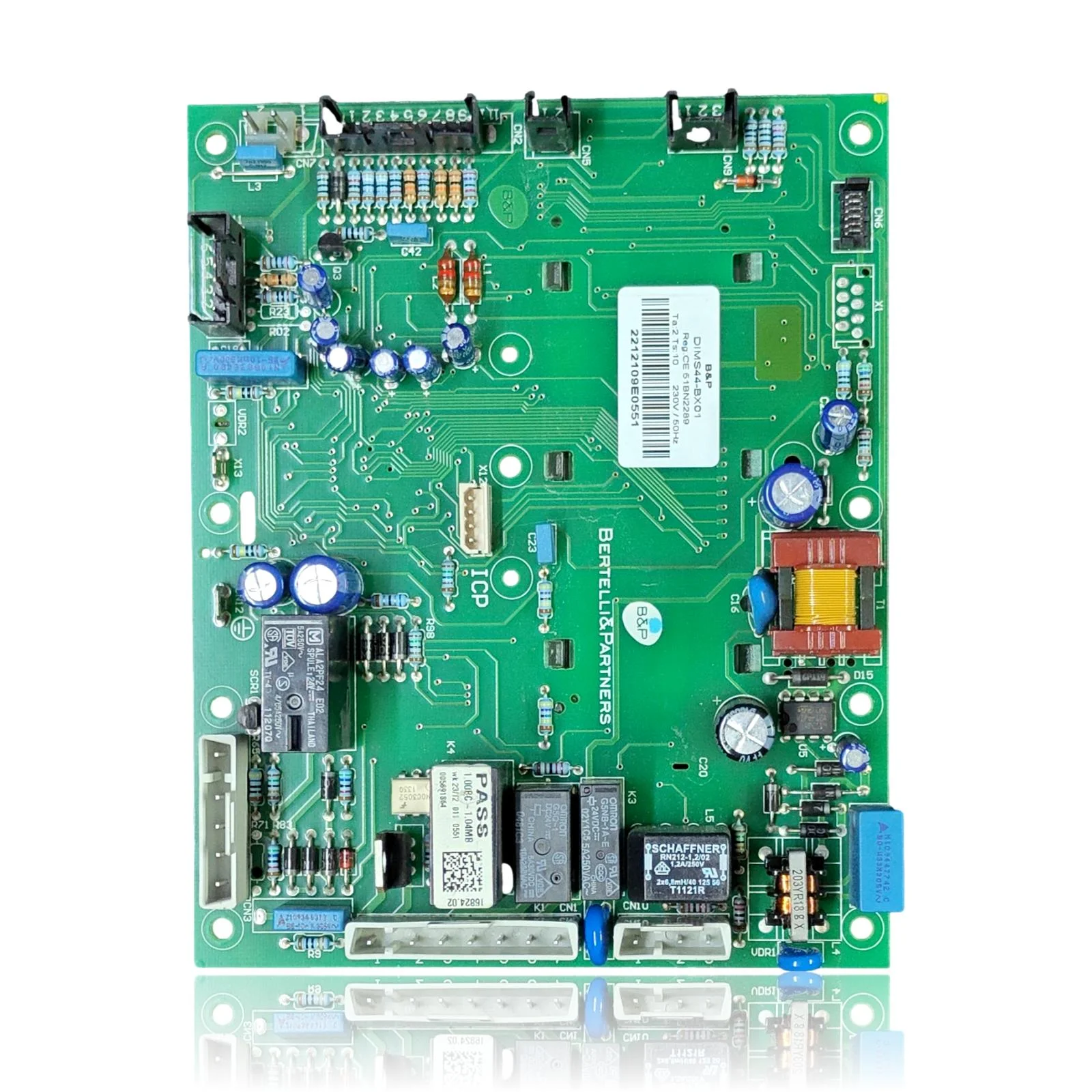

- relé K3
- OMRON G5NB-1A-E 24VDC, 5A 250VAC
- relé K4
- OMRON G5Q-1 DC24V, 5A 30VDC / 10A 250VAC
- relé principal
- M ALA2PF24 E02, bobina 24V, 4/6,5A 250V~ (TUV/VDE)
- filtro de red
- SCHAFFNER RN212-1,2/02, 1,2A/250V
- varistor VDR1
- 203YR18 8 X
Dudas frecuentes sobre la placa electrónica 125569583
¿Esta placa de la Baxi Roca Neonox 20/24F incluye también la placa de potencia?
¿Vale esta placa para la Baxi Roca Novanox 28/28F?
¿Qué componentes lleva la placa de interfaz de la Neonox para protegerse de la red eléctrica?
