Placa Electrónica Bertelli & Partners HAGC03-BX01 · Baxi Roca Neodens Plus 28/28 F
Placa de control de caldera Baxi: gobierna la válvula de gas y se comunica con la unidad de mando. Los mensajes iniciales E55 o E53 requieren calibración. Ante E09, hay que revisar el cable y el conector de la válvula de gas; ante E83 a E87, el cable entre la unidad de mando y la placa o el enlace RF. Con E15, se comprueba el cable y se sustituye la placa si el diagnóstico lo requiere.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- PLC159
- Garantía
- 1 año
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

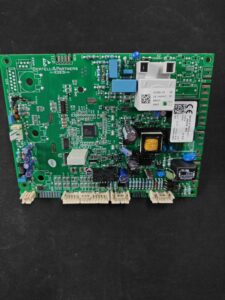

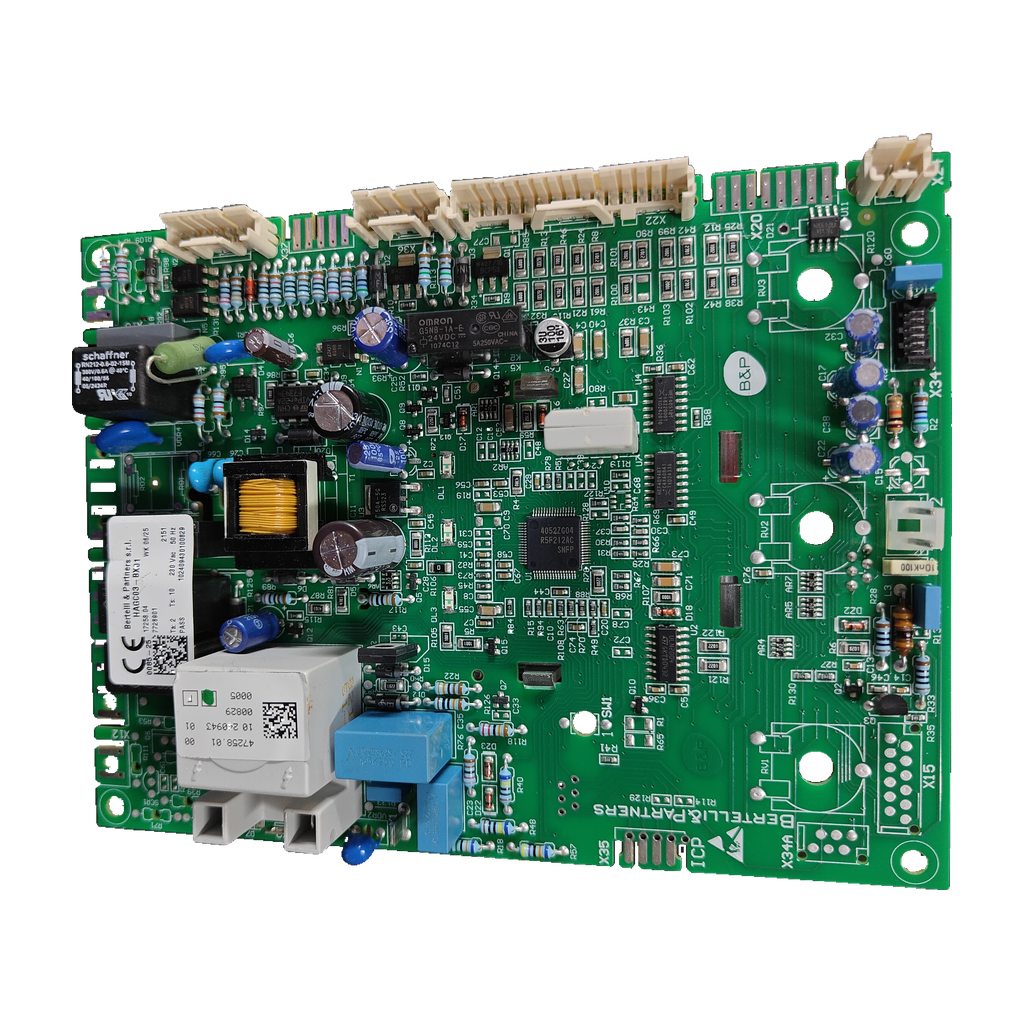

- Busca en la placa la serigrafía «HAGC03 - BX01» y el código de circuito 17258.04.
- Comprueba también el 7728901. Nuestra unidad lleva además 10240943100829 y «WK 06/25».
- Compara los códigos de la placa, no solo la caldera, y que el sufijo sea BX01.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Reparación de placas electrónicas · Reparación de calderas Baxi Roca
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
E09 o E15: fallo de la válvula de gas
Causa: Revisa el cable placa-válvula (con E09, también el conector); con E15 el manual admite cambiar la placa.
- 02
E83 a E87: sin comunicación
Causa: Revisa el cable entre la unidad de mando y la placa, o el enlace RF.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Bertelli & Partners
- SKU interno Uniclima
- PLC159
- Marca
- Bertelli & Partners
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 0 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Alimentacion en etiqueta
- 230 Vac 50 Hz
- Inventario — Ts
- 10
- Inventario — Subcomponente relé Omron G5NB-1A-E
- bobina 24 VDC; contacto 5 A 250 VAC
- Inventario — Material PCB
- 94V-0
- Inventario — Aplicación indicada en inventario
- ROCA NEODENS PLUS 28/28 F
- Inventario — Código marcado
- 7728901; WK 06/25; 10240943100829
- Datos del manual de servicio Baxi (un origen) — Acceso a parámetros
- Pulsar a la vez los dos botones unos 6 s: sale P01 con su valor (01) · Manual de servicio Baxi
- Datos del manual de servicio Baxi (un origen) — Calibración
- Si el primer mensaje es E55 o E53, calibrar la placa antes que la caldera · Manual de servicio Baxi
- Identificación — Designación marcada
- HAGC03 - BX01
- Identificación — Código marcado
- 17258.04
- Identificación — Código marcado
- 7728901
- Identificación — Código marcado
- WK 06/25
- Ficha técnica — Alimentacion en etiqueta
- 230 Vac 50 Hz
- Datos del inventario — Ts
- 10
- Datos del inventario — Subcomponente relé Omron G5NB-1A-E
- bobina 24 VDC; contacto 5 A 250 VAC
- Datos del inventario — Material PCB
- 94V-0
- Datos del inventario — Aplicación indicada en inventario
- ROCA NEODENS PLUS 28/28 F
- Datos del inventario — Código marcado
- 7728901; WK 06/25; 10240943100829
- Aplicaciones pendientes de comprobar
- ROCA NEODENS PLUS 28/28 F — compatibilidad citada; pendiente de confirmar por variante. Cita comercial para la versión ofertada (no confirma aplicación a esta unidad): Neodens Plus 24/24 F Eco; Neodens Plus 28/28 F Eco; Neodens Plus; Platinum Compact 28/28; Platinum Compact 24/24; Neodens Plus 24/24 F GN; Neodens Plus 28/28 F GN; Platinum Compact 24/24 F GN X.
