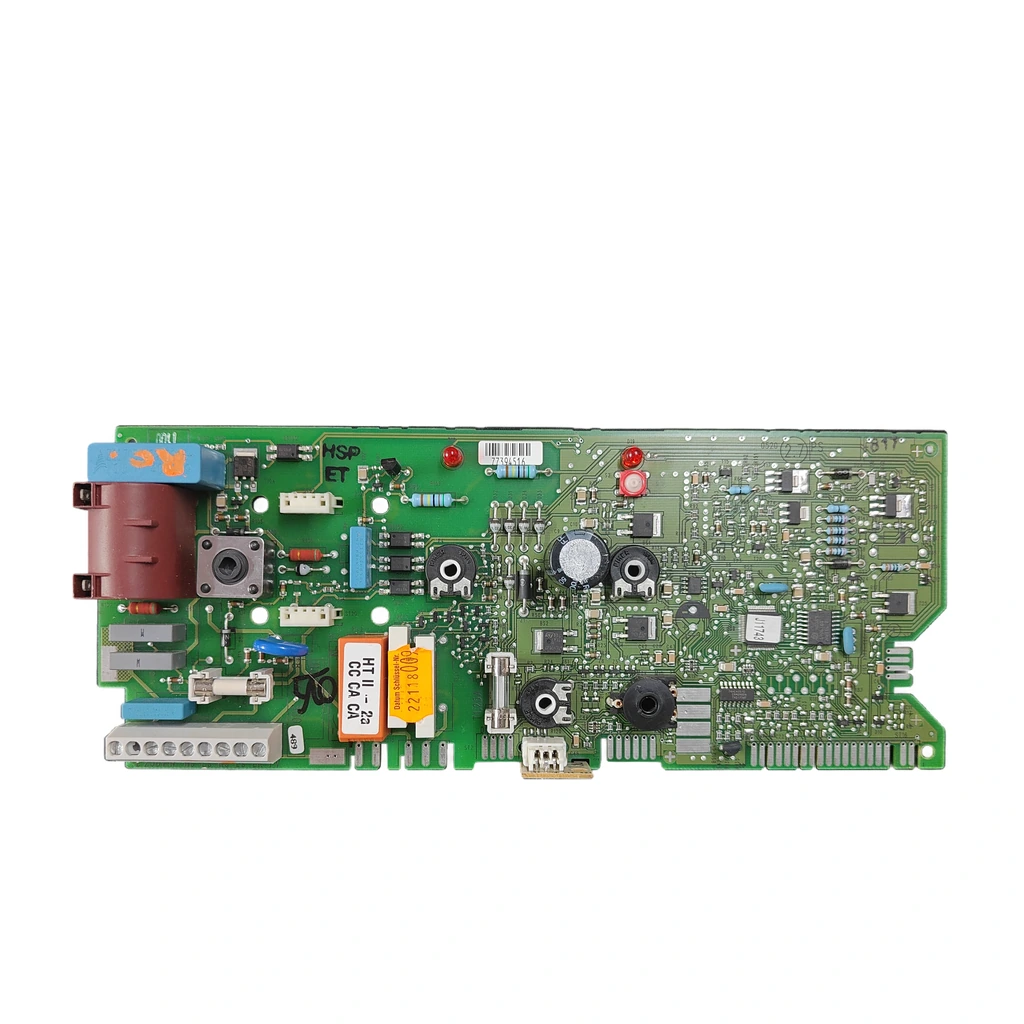

Placa Electrónica Bosch 8 748 301 340 Para Junkers ZWA 24-1 K 31 Eurosmart

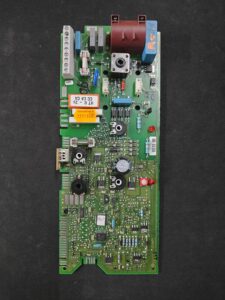

Aplicación a la variante exacta pendiente de confirmar. Placa de control de la caldera. Esta unidad lleva el código de circuito 8 748 301 340, el circuito integrado J11743 y un fusible de placa T 1,25 A.

Tipo de pieza: Placas Electrónicas
Estado: Reacondicionado
SKU interno: PLC226
Garantía: 1 año

IVA incluido Stock · 2 Uds

Compatibilidad

Calderas Junkers (Bosch) compatibles

Placa electrónica. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Modelos pendientes de comprobar

Estos modelos aparecen asociados a esta referencia, pero todavía no hemos terminado de comprobarlos, así que no los damos por compatibles. Si tu caldera es una de ellas, mándanos una foto de la pieza que vas a sustituir y lo verificamos antes de que compres.

Junkers (Bosch) LeBlanc GVM 24-1/3 HNEI	Junkers (Bosch)	Sin confirmar
Junkers (Bosch) Junkers ZWA 24-1 K 31 Eurosmart	Junkers (Bosch)	Sin confirmar

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Guía

Cómo comprobar si es la pieza de tu caldera

La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.

Busca el código impreso en la cara de soldaduras de la placa: 8 748 301 340 (8748301340).
Comprueba también J11743 en el circuito integrado, el fusible T 1,25 A y la etiqueta HT II - 2a / CC CA CA del relé.
Por confirmar: No la confundas con la 8 748 300 431 (lista oficial de la ZWA 24-1 K) ni con la 8748300417 que dan: son otros códigos.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Reparación de placas electrónicas · Reparación de calderas Junkers

Diagnóstico y códigos de error

Síntomas que requieren diagnóstico en la placa electrónica

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

01
La tecla de rearme parpadea una vez por segundo.
Causa: Avería de encendido, sobrecalentamiento, avería interna o fugas en la válvula de seguridad. Entre las causas más frecuentes figura el circuito impreso.
Que lo revise un técnico. No insistas con rearmes repetidos.
02
La tecla de rearme parpadea cuatro veces por segundo.
Causa: Conector codificador suelto o defectuoso, o NTC de calefacción o agua caliente mal montada o defectuosa. También pueden fallar el presostato, el ventilador o el conducto de humos.
Que lo revise un técnico, que comprobará las sondas y el conector antes de cambiar la placa.
03
La calefacción no funciona, pero sale agua caliente.
Causa: Fallo en la señal del termostato ambiente o en su conexión. También puede ser un termostato deficiente o el circuito impreso.
Comprueba el termostato ambiente y su cable. Si sigue igual, que lo revise un técnico.
04
La caldera no funciona y los pilotos no se encienden.
Causa: No llega tensión: fusible F1 o F2 defectuoso, transformador o conexión defectuosos, o circuito impreso.
Que lo revise un técnico.
05
No sale agua caliente, pero la calefacción funciona.
Causa: Detector de caudal de agua (turbina) o NTC de agua caliente defectuoso. También puede ser el circuito impreso.
Que lo revise un técnico.

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Datos técnicos

Ficha de la placa electrónica Junkers (Bosch)

SKU interno Uniclima: PLC226
Marca: Junkers (Bosch)
Tipo de pieza: Placas Electrónicas
Unidades en stock: 2 uds
Estado: Reacondicionado
Garantía: 1 año
Envío: 1–2 días laborables (España peninsular)
Devolución: 14 días

Datos de la pieza y documentación disponible

Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

Fusible de placa: T1.25 A
Etiqueta de relé montado: HT II - 2a / CC CA CA
Circuito integrado marcado: J11743
Marcaje manuscrito local sobre PCB: 489
Etiqueta adhesiva local sobre PCB: 489
Marcaje PCB en cara de soldaduras: 8 748 301 340
Datos del fabricante de la caldera — Fusible de placa: T 1,25 A · Manual ZWA 24-1 K 31
Datos del fabricante de la caldera — Referencia del fusible: 1 904 522 338 · T 1,25 A · Lista oficial ZWA 24-1 K
Datos del fabricante de la caldera — Alimentación de la caldera: 230 V · 50 Hz · Manual ZWA 24-1 K 31
Identificación — Circuito integrado marcado: J11743
Identificación — Marcaje manuscrito local sobre PCB: 489
Identificación — Etiqueta adhesiva local sobre PCB: 489
Identificación — Marcaje PCB en cara de soldaduras: 8 748 301 340
Ficha técnica — Fusible de placa: T1.25 A
Ficha técnica — Etiqueta de relé montado: HT II - 2a / CC CA CA
Aplicaciones pendientes de comprobar: Junkers ZWA 24-1 K 31 Eurosmart — compatibilidad anotada; pendiente de confirmar por variante.

Antes de comprar

Por confirmar: LeBlanc GVM 24-1/3 HNEI — italiana da la placa 87483005610 para GVM HNBI/HNEI; un hilo de foro (1 origen) cita 8748301340 con esta caldera; sin
No compatible o excluido en origen: Junkers ZWA 24-1 A — Lleva otra placa: 8 748 300 496 (lista oficial)
No compatible o excluido en origen: Junkers ZWA 24-1 KM — Lleva otra placa: 8 748 300 561 0 (despiece de terceros)
No confundir: 8 748 300 431 — Placa («Printed circuit») de la familia ZWA 24-1 K en la lista oficial — Es otro código: no aparece en esta unidad, que lleva 8 748 301 340. No las des por iguales sin comparar
No confundir: 8748300417 — Placa que dan para la ZWA 24-1 K (ex 8748300496 en una); una 3.ª la escribe 88748300417 — Es otro código: no aparece en esta unidad. Compara antes de pedir
La lista oficial de la ZWA 24-1 K da 8 748 300 431 para la placa, en el texto leído, no aparece la 8 748 301 340; la 8748300417 y una tercera la escribe 88748300417. Compara el código impreso en tu placa.
Por confirmar: La caldera la confirma; el código y la placa los respaldan . La lista oficial y otros códigos de placa para la ZWA 24-1 K.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24-1 K 31 Eurosmart.

Preguntas frecuentes

Dudas frecuentes sobre la placa electrónica

¿Dónde está el código de esta placa y qué más debo comparar?

El 8 748 301 340 va impreso en la cara de soldaduras del circuito (lo escriben 8748301340). Compara además J11743 en el circuito integrado, el fusible T 1,25 A y la etiqueta HT II - 2a / CC CA CA del relé.

¿Sirve para mi Junkers ZWA 24-1 K 31 Eurosmart?

La compatibilidad de esta variante está pendiente de confirmar. registrada: para esa caldera. La lista oficial de recambios (ed. 02.08) recoge el ZWA 24-1 K 31 (ZWA24-1K31S2892 para España), pero da otra placa, la 8 748 300 431, y en el texto leído no aparece la 8 748 301 340. para la ZWA 24-1 K otra placa más, la 8748300417; una tercera la escribe 88748300417. Compara el código impreso en tu placa.

¿Qué diferencia hay entre la 8 748 301 340 y otros códigos de placa Eurosmart?

La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: La 8 748 300 431 es la placa («Printed circuit», pos. 4) de la lista oficial de la ZWA 24-1 K. La lista oficial de la ZWA 24-1 A da la 8 748 300 496 y un despiece de terceros da la 8 748 300 561 0 para la KM. La 8 748 301 340 no aparece en el texto leído de esas tres listas, aunque registrada: para el K 31. No podemos decir que sustituya a otra. cita además la 8748300485 junto a la 8748301340 (1 origen).

¿Qué significan J11743, 489, 8748300489 y HT II - 2a / CC CA CA?

Por confirmar: J11743 es el marcado del circuito integrado, 489 es un marcaje manuscrito y una etiqueta adhesiva sobre la placa, y HT II - 2a / CC CA CA es la etiqueta del relé montado. 8748300489 es la referencia de inventario; ese código a la PCB reacondicionada de una Worcester 24Si II / 28Si II. No equivalen necesariamente a una referencia de recambio.

¿Qué fusible lleva y qué debo revisar al montarla?

Lleva un fusible T 1,25 A. El manual de la ZWA 24-1 K 31 y la lista oficial (1 904 522 338) dan el mismo valor. El manual coloca el potenciómetro de mantenimiento (modo bomba o potencia máxima de calefacción) detrás del conector de codificación.

¿Vale para otras calderas?

La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Solo está registrada para la ZWA 24-1 K 31. La lista oficial de la ZWA 24-1 A da otra placa (8 748 300 496) y un despiece de terceros da otra para la KM (8 748 300 561 0). Un hilo de foro cita 8748301340 en una LeBlanc GVM24-1/3 HNEI, pero italiana le da la 87483005610. Para otra caldera, envíanos desde Contacto una foto de tu placa y de la caldera.

¿Quién debe montarla?

Un técnico cualificado. La caldera se alimenta a 230 V · 50 Hz, según el manual, y funciona con gas. Antes de cambiar la placa, conviene revisar el fusible T 1,25 A.
