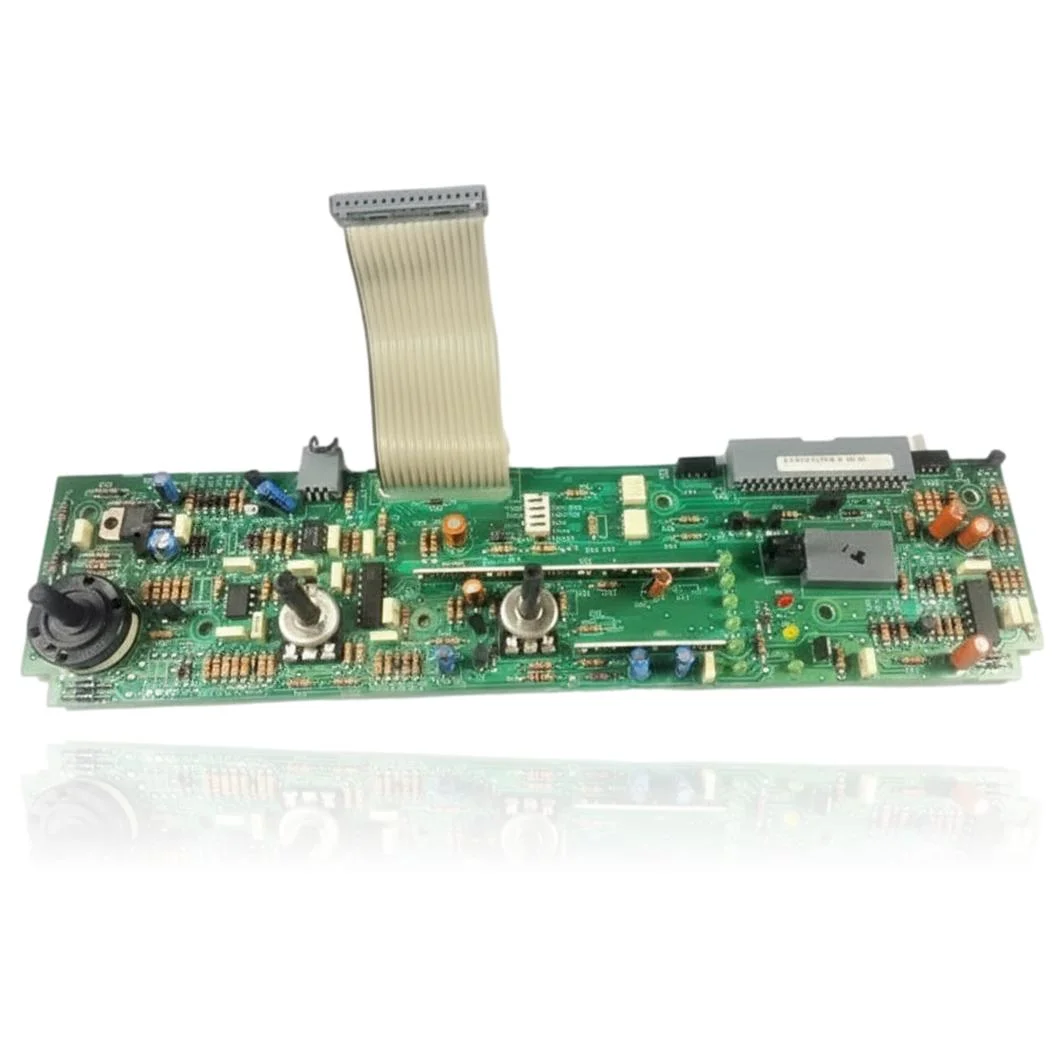

Placa Electrónica Chaffoteaux Mando Calydra 28 FF Ref. 61012756
Al abrir el grifo de agua caliente, la Placa Electrónica Chaffoteaux Mando Calydra 28 FF Ref. 61012756 se activa para controlar el encendido y la modulación del quemador, así como la bomba y las seguridades de la caldera. Si esta pieza falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática, mostrando el código de error 32: Communication problem with the main PCB. Es compatible con varios modelos de las gamas Chaffoteaux Calydra, como el Calydra 23 CF y el Calydra 28 FF, entre otros. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se presenten fallos en el funcionamiento o los síntomas mencionados.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 61012756
- Garantía
- 1 año
Calderas Chaffoteaux compatibles con la referencia 61012756
Placa electrónica con referencia 61012756. Diez compatibilidades contrastadas: Calydra 23 CF y Calydra 23 FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux Calydra 23 CF | Chaffoteaux Calydra | Contrastada |
| Chaffoteaux Calydra 23 FF | Chaffoteaux Calydra | Contrastada |
| Chaffoteaux Calydra 23 VMC | Chaffoteaux Calydra | Contrastada |
| Chaffoteaux Calydra 28 CF | Chaffoteaux Calydra | Contrastada |
| Chaffoteaux Calydra 28 FF | Chaffoteaux Calydra | Contrastada |
| Chaffoteaux Hyxia 23 CF | Chaffoteaux Hyxia | Contrastada |
| Chaffoteaux Hyxia 23 FF | Chaffoteaux Hyxia | Contrastada |
| Chaffoteaux Hyxia 23 VMC | Chaffoteaux Hyxia | Contrastada |
| Chaffoteaux Hyxia 28 CF | Chaffoteaux Hyxia | Contrastada |
| Chaffoteaux Hyxia 28 FF | Chaffoteaux Hyxia | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61012756 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 61012756; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 61012756
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende: no hay luces ni display activo.
Causa: La placa distribuye la alimentación a todos los componentes; sin ella, no funciona nada.
Mide si llega corriente a la entrada de la placa y verifica que el fusible no está fundido, antes de cambiarla.
- 02
El display parpadea o muestra segmentos faltantes, pero la caldera sigue funcionando.
Causa: Un fallo en la placa o en la conexión con el display provoca lecturas incompletas o intermitentes.
Revisa el conector entre la placa y el display: una mala conexión puede causar el mismo problema que una placa dañada.
- 03
Aparece un código de error diferente cada vez que intentas encenderla.
Causa: La electrónica de control interpreta las señales de los sensores y, si falla, genera avisos poco fiables.
Anota los códigos y compáralos con el manual de Calydra/Hyxia antes de cambiar la placa: pueden indicar un problema en el sensor de llama o en el presostato.
- 04
La bomba no arranca aunque se necesita calefacción o agua caliente.
Causa: La placa envía la orden eléctrica a la bomba; si esa salida falla, la bomba no recibe corriente.
Mide con un polímetro si llega corriente al conector de la bomba durante la demanda, antes de sustituir la placa.
Códigos de error Chaffoteaux que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 32 | Communication problem with the main PCB | La pérdida de comunicación entre la placa principal de regulación 61012756 y la placa de display dispara este código; suele deberse a fallo de la propia PCB (alimentaciones 5/12 V, micro/EEPROM, pista/comunicación). Verificar midiendo tensiones en la placa, continuidad del cableado hacia el display y, si todo es correcto, sustituir la PCB 61012756. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 61012756
- Referencia de catálogo
- 61012756
- SKU interno Uniclima
- PEMC28FF
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- tensión
- 12V
Dudas frecuentes sobre la placa electrónica 61012756
¿Vale esta placa para una Hyxia 28?
¿Sirve esta placa Ref. 61012756 para una Hyxia 23?
