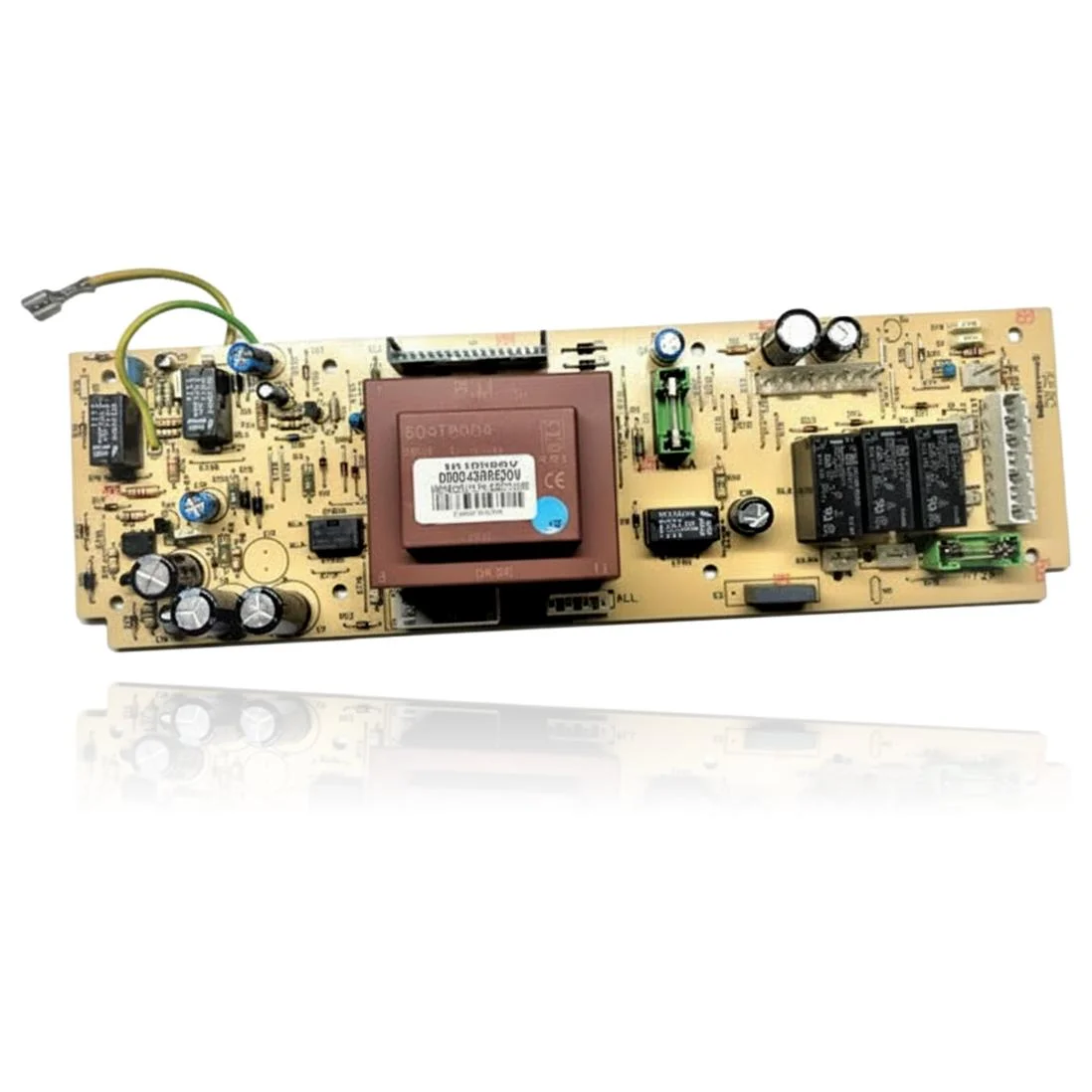

Placa Electrónica Chaffoteaux MC FF Ref. 61010952
Cuando abres el grifo de agua caliente o pones en marcha la calefacción, la Placa Electrónica Chaffoteaux MC FF se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si esta placa falla, notarás que la caldera no arranca, se bloquea o actúa de manera errática, y podrías ver el código de error 30, que indica un defecto de comunicación con la placa principal. Esta pieza es compatible con la caldera Chaffoteaux MC FF, entre otras. Es recomendable sustituirla cuando presente estos síntomas.
IVA incluido
Consultar por WhatsAppCalderas Chaffoteaux compatibles con la referencia 61010952
Placa electrónica con referencia 61010952. Una compatibilidad contrastada: MC FF.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Chaffoteaux MC FF | MC FF | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 61010952 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 61010952; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica 61010952
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende el quemador, se queda intentándolo y termina en bloqueo.
Causa: La placa no genera o no gestiona correctamente la chispa de encendido y el ciclo se aborta por seguridad.
Mira que el electrodo de encendido esté limpio, bien posicionado y con el cable en buen estado antes de sustituir la placa.
- 02
Se oye el intento de chispa pero no llega a prender la llama.
Causa: Un fallo en la etapa de encendido de la placa hace que la chispa sea débil o no sincronice con la apertura de gas.
Revisa la distancia del electrodo a la masa y el estado de la válvula de gas antes de dar la placa por responsable.
- 03
La caldera se bloquea de forma repetida por fallo de encendido, aunque hay gas y presión correctos.
Causa: Si se descartan gas, presostatos y electrodo, un fallo en la placa que gobierna la secuencia de encendido explica los bloqueos repetidos.
Resetea el bloqueo y observa si el fallo aparece siempre en el mismo punto del ciclo de encendido, lo que ayuda a localizar si es la placa.
- 04
La caldera no da ninguna señal en el cuadro de mandos al conectarla.
Causa: Sin alimentación en la placa no se activa ni el display ni la secuencia de encendido.
Verifica que llega corriente de red a la entrada de la placa antes de sustituirla.
Códigos de error Chaffoteaux que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 30 | Defecto de comunicación con la placa principal. | Fallo de la PCB principal que interrumpe el bus con el display/placa secundaria; verificar tensiones de alimentación (230 V AC y 5/12 V DC), continuidad del arnés de comunicación y, si procede, confirmar sustituyendo temporalmente por una PCB ref. 61010952 en buen estado. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Chaffoteaux 61010952
- Referencia de catálogo
- 61010952
- Marca
- Chaffoteaux
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 4 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Referencia comercial 61010952 = placa/circuito para Chaffoteaux MC FF
- 61010952
- Código del transformador de encendido (parcialmente legible)
- DD0043ARE30V
- Marcado CE en el transformador
- Presente
Dudas frecuentes sobre la placa electrónica 61010952
¿Qué avería de la Chaffoteaux MC FF resuelve esta placa?
¿Qué transformador de encendido lleva la placa de la MC FF?
¿Vale esta placa para otro modelo Chaffoteaux además de la MC FF?
